Износостойкие гибкие силовые шахтные кабели

Область применения:
Кабели силовые гибкие экранированные теплостойкие ELKAMINE на напряжение 1140 В, предназначены для стационарной и подвижной прокладки, для присоединения передвижных машин и механизмов при открытых и подземных горных работах, в том числе опасных по газу и пыли. Кабели рассчитаны для работы при повышенных токовых нагрузках и разрешены к применению на поднадзорных Госгортехнадзору России производству и объектах.

Кабели стойки к растягивающему усилию не более 19,6 Н на 1 мм² суммарного сечения жил.

Внешняя оболочка кабеля с низким коэффициентом трения, не распространяющая горение, предельно устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, бензину, гидролизу и микробам, плеснивым грибам. Не распространяют горение при одиночной прокладке.

Технические характеристики:

• Длительно допустимая температура на токопроводящих жилах не более +90 °С;
• Температура эксплуатации от -30 до +55 °С;
• Электрическое сопротивление экранов при 20 0С не более 1,5 кОм;
• Кабели стойкие к изгибу и выдерживают не менее 4000 циклов изгибов;
• Срок службы кабелей при условии соблюдения правил эксплуатации – не менее 1,5 лет.

Преимущества:

1. Стойкость кабеля при работе в перегруженном состоянии;
2. Повышение токовых нагрузок до 20% не приводит к ухудшению свойств изоляции и работоспособности кабеля в течении всего срока службы;
3. В установившемся тепловом режиме изоляция из этилен-пропиленового эластомера повышает допустимый ток нагрузки кабеля, а следовательно – пропускную мощность, срок службы, надежность и долговечность в эксплуатации;
4. Износостойкая, масло- и бензостойкая, не распространяющая горение оболочка из термоэластопласта марки ТЭПмбм;
5. Внешняя оболочка кабеля с низким коэффициентом трения, не распространяющая горение, предельно устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, бензину, гидролизу и микробам, плеснивым грибам. Не распространяют горение при одиночной прокладке;
6. Снижен вес кабеля за счет меньшей плотности применяемых материалов изоляции и оболочки.

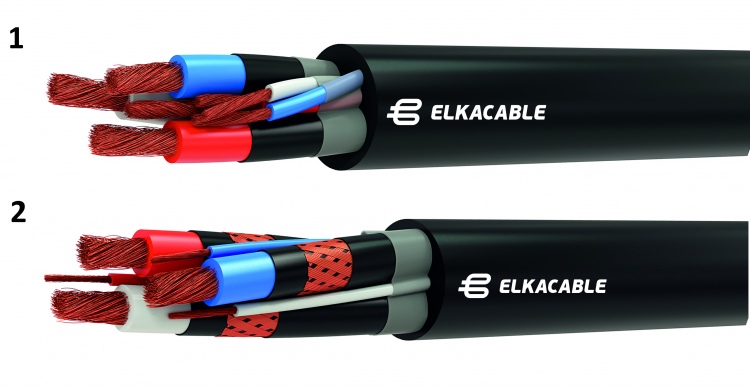

7. 1. Конструкция:

   1. Токопроводящая жила соответствует 5 классу гибкости по ГОСТ 22483-2012;
   2. Изоляция из этиленпропиленового эластомера. Электрическое сопротивление изоляции на 1 км при температуре 20 0С не менее 100 МОм;
   3. Экран из электропроводящего эластомера сопротивлением не более 1500 Ом;
   4. Группа вспомогательных жил;
   5. Жила заземления медная многопроволочная соответствует 5 классу гибкости по ГОСТ 22483-2012;
   6. Разделительный слой;
   7. Внешняя оболочка с низким коэффициентом трения, не распространяющая горение, предельно устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, бензину, гидролизу и микробам.

   В зависимости от конструкции в марку кабеля вводятся следующие буквенные обозначения:
   Оп – упрочняющая оплетка из полиэфирных нитей между внутренней и наружной оболочкой;
   Ос – упрочняющая оплетка из стальных проволок между внутренней и наружной оболочкой;
   Об – упрочняющее покрытие, выполненное в виде обмотки лентой с перекрытием между внутренней и наружной оболочкой.

   2. Конструкция:

   Расщепленная жила заземления по изоляции жил обеспечивают мгновенное отключение системы электроснабжения при повреждении кабеля, что дает гарантию не возникновения аварийной ситуации шахтах.

   1. Токопроводящая жила соответствует 5 классу гибкости по ГОСТ 22483-2012;
   2. Изоляция из этиленпропиленового эластомера. Электрическое сопротивление изоляции на 1 км при температуре 20 0С не менее 100 МОм;
   3. Электропроводящая водоблокирующая лента;
   4. Расщепленная жила заземления, наложенная методом обмотки или оплетки на основную жилу;
   5. Обмотка из электропроводящих лент;
   6. Вспомогательная токопроводящая медная жила, расположенная в межфазном пространстве;
   7. Разделительный слой;
   8. Внешняя оболочка с низким коэффициентом трения, не распространяющая горение, предельно устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, бензину, гидролизу и микробам.

   Возможны другие варианты изготовления кабеля.

   В зависимости от расположения конструктивных элементов в кабеле вводятся следующие обозначения, которые добавляются к сечению соответствующего элемента:
   /3 – жила заземления равномерно расщеплена и расположена в межфазном пространстве;
   /3о – жила заземления равномерно расщеплена и расположена поверх экрана основных жил;
   /3в – жила заземления равномерно расщеплена и расположена поверх изоляции вспомогательных жил;
   КОН – жила заземления концентрично расположена к оси кабеля между внутренней и наружной оболочкой.



8. Расчетная масса, диаметр кабеля ELKAMINE КГТЭШ

   Число жил и номинальное сечение, мм	Расчетная масса кабеля кг/км	Диаметр, мм	Число жил и номинальное сечение, мм	Расчетная масса кабеля кг/км	Диаметр, мм
   3х4+1х2,5	647,2	26,1	3х70+1х25	3811,3	51,8
   3х6+1х4	800,8	28,6	3х70+1х35	3872,2	51,8
   3х10+1х6	1032,3	31,6	3х95+1х10	4611,2	57,0
   3х16+1х10	1451,2	36,5	3х120+1х10	5589,7	62,0
   3х25+1х10	1756,8	38,5	3х120+1х25	5693,7	62,0
   3х35+1х10	2179,7	42,2	3х120+1х35	5754,5	62,0
   3х50+1х10	2857,5	46,8	3х120+1х50	5867,4	62,0
   3х70+1х10	3707,4	51,8	3х120+1х70	6227,3	63,8
   			3х150+1х10	6792,8	68,8
   3х4+1х2,5+3х1,5	733,8	25,6	3х10+1х6+3х1,5	1248,1	32,2
   3х6+1х4+3х1,5	912,2	28,1	3х16+1х10+3х1,5	1657,0	36,1
   3х6+1х4+3х2,5	921,5	28,1	3х50+1х10+3х2,5	3075,9	44,9
   3х10+1х6+3х2,5	1257,4	32,2	3х70+1х10+3х2,5	3915,6	49,1
   3х16+1х10+3х2,5	1666,3	36,1	3х95+1х10+3х2,5	4802,4	53,6
   3х25+1х10+3х2,5	1973,1	37,8	3х120+1х10+3х2,5	5758,8	57,8
   3х35+1х10+3х2,5	2395,9	41,0	3х150+1х10+3х2,5	6931,5	63,6
   3х16+1х10+3х4	1672,1	36,1	3х70+1х10+3х4	3921,4	49,1
   3х25+1х10+3х4	1978,9	37,8	3х95+1х10+3х4	4808,2	53,6
   3х35+1х10+3х4	2401,6	41,0	3х120+1х10+3х4	5764,6	57,8
   3х50+1х10+3х4	3081,7	44,9	3х150+1х10+3х4	6937,3	63,6
   3х16+1х10+3х6	1695,0	36,1	3х70+1х10+3х6	3944,3	49,1
   3х25+1х10+3х6	2001,8	37,8	3х95+1х10+3х6	4831,1	53,6
   3х35+1х10+3х6	2424,6	41,0	3х120+1х10+3х6	5787,5	57,8
   3х50+1х10+3х6	3104,6	44,9	3х150+1х10+3х6	6960,2	63,6

Длительно допустимая токовая нагрузка кабеля ELKAMINE КГТЭШ в сравнении с традиционным кабелем КГЭШ, А
