ELKAOIL АКПвПпБК-145
Оценка (средняя 0)
Кабели с тремя основными токопроводящими жилами из термокоррозионностойкого алюминиевого сплава, с двухслойной полимерной изоляцией, для установок погружных электронасосов, предназначены для подачи электрической энергии к электродвигателям...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKAOIL АКПвПпБК-145

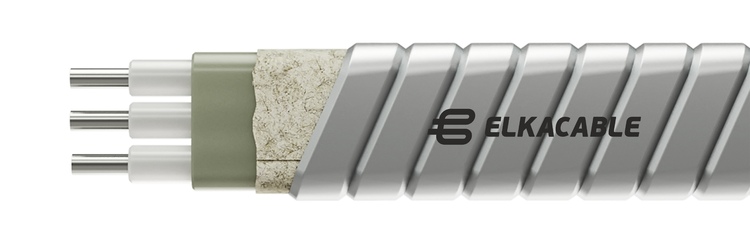

Кабели с тремя основными токопроводящими жилами из термокоррозионностойкого алюминиевого сплава, с двухслойной полимерной изоляцией, для установок погружных электронасосов, предназначены для подачи электрической энергии к электродвигателям установок добычи нефти на номинальное напряжение 3,3 кВ и 4,0 кВ с дипазоном рабочих
частот до 35-200 Гц. Длительно допустимая температура нагрева жил кабеля 145 °С.



          Условные обозначения в марках кабеля:

А – токопроводящая жила из термокоррозионностойкого алюминиевого сплава;
К – кабель;
Пв – изоляция из радиационно-модифицированного полиэтилена высокой плотности;
Пп – изоляция из блоксополимера пропилена с этиленом;
Б – лента стальная оцинкованная;
Бк – лента из коррозионностойкой (нержавеющей) стали;
К – круглый;
П – плоский;
145 – длительно-допустимая температура нагрева жил, °С.



 Основные характеристики:

  • Температурный диапазон эксплуатации кабелей, [°С] ....................................от -60 до +145
  • Монтаж при температуре, [°С] .................................................не ниже -40
  • Средний срок службы кабелей, [год].................................................5,5
  • Гарантийный срок хранения, [мес.] .................................................12 со дня получения и до дня ввода кабеля в эксплуатацию
  • Гарантийный срок эксплуатации кабелей, [мес.]................................................. 24
  • Раздавливающая нагрузка ................................................. не менее 158 кН (16 000 кгс)
  • Испытательное напряжение:
    Кабель на 3,3 кВ .................................................не более 18 кВ
    Кабель на 4 кВ .................................................не более 22 кВ
  • Ток утечки при испытательном напряжении, [А] .................................................не более 0,5*10–5
  • Испытательное напряжение постоянного тока при проверках кабелей, эксплуатировавшихся в скважинах, [кВ] .................................................не более 12





          Кабели предназначены для эксплуатации в скважинной жидкости, содержащей
нефть, а также воду и газ, со следующими показателями:

  • Содержание воды – до 100%.
  • Водородный показатель попутной воды – рН 5,0–8,5.
  • Допускается краткосрочное (до 6 часов) снижение рН – до 0.
  • Концентрация сероводорода, % (г/л), не более:
    - 0,001 (0,01) – для кабелей с броней из стальной оцинкованной ленты;

- 0,125 (1,25) – для кабелей с броней из стальной нержавеющей коррозионностойкой ленты.

  • Гидростатическое давление – не более 40 МПа.
  • Газовый фактор в среде - без ограничений.



          Требования в монтажу кабеля:

          Подъем кабеля из скважины и спуск должны производиться плавно, без рывков со скоростью не более 0,25 м/с. При прохождении участков колонны труб скважины  кривизной более 1,5° на 10 м и мест перехода на меньший диаметр, скорость подъема и спуска не должна быть более 0,1 м/с. При креплении к НКТ и свинчивании труб не допускается закручивание кабеля вокруг них, а также перекручивание плоского кабеля относительно собственной оси. Для уменьшения усадки торцов изоляции, с целью повышения качества сростки, рекомендуется проводить термообработку концов.
