ELKAOIL АКПвПпБкП-120
Оценка (средняя 0)

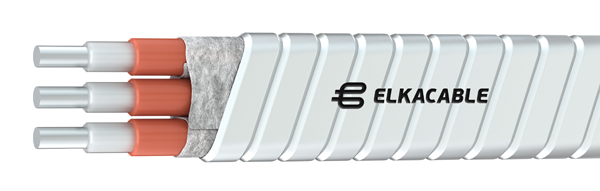

Кабели с тремя основными жилами из термокоррозионностойкого алюминиевого сплава (ТАС) с двуслойной изоляцией из полимерных материалов для установок погружных электронасосов, предназначены для подачи электрической энергии к электродвигателям...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKAOIL АКПвПпБкП-120

Кабели с тремя основными жилами из термокоррозионностойкого алюминиевого сплава (ТАС) с двуслойной изоляцией из полимерных материалов для установок погружных электронасосов, предназначены для подачи электрической энергии к электродвигателям установки добычи нефти на номинальное напряжение 3,3 и 4,0 кВ с диапазоном рабочих частот 35- 200 Гц.
          Длительно допустимая температура нагрева жил кабеля – 120 °С.



          Условные обозначения в марках:

А – токопроводящая жила из термокоррозионностойкого алюминиевого сплава ТАС;
К – кабель;
Пп – изоляция из блоксополимера пропилена с этиленом;
Пв – изоляция из радиационно-модифицированного полиэтилена высокой плотности;
О – защитная общая оболочка;
Б – лента стальная оцинкованная;
Бк – лента стальная нержавеющая коррозионностойкая;
Г- не бронированный;
К – круглый;
П – плоский;
120 – длительно допустимая температура нагрева жил, °С.

  Основные характеристики:

  • Температурный диапазон эксплуатации кабелей, [°С] ...................................-60 до +120
  • Монтаж при температуре, [°С] .................................................не ниже -40
  • Средний срок службы кабелей, [год]  .................................................5,5
  • Гарантийный срок хранения, [мес.] 12 со дня получения и до дня ввода кабеля в эксплуатацию
  • Гарантийный срок эксплуатации кабелей, [мес.] .................................................24
  • Раздавливающая нагрузка .................................................не менее 158 кН (16 000 кгс)
  • Испытательное напряжение постоянного тока, кВ
    - для кабеля 3,3 кВ  .................................................18
    - для кабеля 4,0 кВ  .................................................22
  • Ток утечки при испытательном напряжении, не более, [А] .................................................0,5*10–5
  • Испытательное напряжение постоянного тока при проверках кабелей, эксплуатировавшихся в скважинах, [кВ] .................................................не более 12



          Кабели предназначены для эксплуатации в скважинной жидкости, содержащей
нефть, а также воду и газ, со следующими показателями:

  • Содержание воды – до 100%.
  • Водородный показатель попутной воды – рН 5,0–8,5.
    Допускается краткосрочное (до 6 часов) снижение рН – до 0.
  • Концентрация сероводорода, % (г/л), не более:
    - 0,001 (0,01) – для кабелей с броней из стальной оцинкованной ленты;
    - 0,125 (1,25) – для кабелей с броней из стальной нержавеющей коррозионностойкой ленты.
  • Гидростатическое давление – не более 40 МПа.
  • Газовый фактор в среде - без ограничений.



          Требования по монтажу кабеля:

          Подъем кабеля из скважины и спуск должны производиться плавно, без рывков со скоростью не более 0,25 м/с. При прохождении участков колонны труб скважины кривизной более 1,5° на 10 м и мест перехода на меньший диаметр, скорость подъема и спуска не должна быть более 0,1 м/с. При креплении к НКТ и свинчивании труб не допускается закручивание кабеля вокруг них, а также перекручивание плоского кабеля относительно собственной оси. Для уменьшения усадки торцов изоляции, с целью повышения качества сростки, рекомендуется проводить термообработку концов изолированных жил.

Габаритные размеры кабеля

Марка

кабеля

Сечение жил, мм2

Номинальная

толщина изоляции, мм

Габаритные размеры

кабеля, мм,

не более

1 слоя

 2 слоя

общая



АКПпБП-120

АКПпБкП-120

10

1,3

1,3

2,6

13,2х31,4

13,3

1,3

1,3

2,6

13,9х32,9

16

1,3

1,3

2,6

14,3х34,1

21,15

1,3

1,3

2,6

15,0х36,2

25

1,3

1,3

2,6

15,5х37,7

35

1,3

1,3

2,6

16,4х40,4

АКПпБК-120

АКПпБкК-120

10

1,3

1,3

2,6

23,1

13,3

1,3

1,3

2,6

24,1

16

1,3

1,3

2,6

24,9

21,15

1,3

1,3

2,6

26,3

25

1,3

1,3

2,6

27,3

35

1,3

1,3

2,6

29,1

 Масса кабеля

Марка

кабеля

Сечение ТПЖ, мм2

Масса кабеля,

кг/км

АКПпБП-120

АКПпБкП-120

10

644

13,3

700

16

748

21,15

833

25

898

35

1026



АКПпБК-120

АКПпБкК-120

10

579

13,3

630

16

677

21,15

758

25

821

35

944

 Масса кабеля с барабаном не должна превышать 5 тонн.

Допустимые токи нагрузки кабелей
при температуре скважинной жидкости от 20 °С до 120 °С.

Марка кабеля

Сечение ТПЖ,

мм2

Длительно допустимый ток нагрузки кабеля, А,

при температуре окружающей среды оС

20

30

40

50

60

70

80

90

100

110

120

АКПпБП-120

АКПпБкП-120

10

83

78

74

69

64

58

52

45

37

26

0

13,3

97

92

87

81

75

69

61

53

43

31

0

16

109

103

98

91

84

77

69

60

49

34

0

21,15

130

123

116

109

101

92

82

71

58

41

0

25

144

137

129

121

112

102

91

79

65

46

0

35

177

168

158

148

137

125

112

97

79

56

0

АКПпБК-120

АКПпБкК-120

10

78

74

69

65

60

55

49

43

35

25

0

13,3

91

86

81

76

71

64

58

50

41

29

0

16

102

97

92

86

79

72

65

56

46

32

0

21,15

122

116

109

102

94

86

77

67

54

39

0

25

135

128

121

113

105

96

86

74

61

43

0

35

166

157

148

139

128

117

105

91

74

52

0

*  При эксплуатации кабеля в газовоздушной среде скважины величину длительно допустимого тока нагрузки кабеля необходимо снизить на 20%.

 Электрическое сопротивление токопроводящих жил постоянному току

Номинальное

сечение жилы, мм2

Электрическое сопротивление

токопроводящей жилы на длине 1 км

при 20 оС, Ом, не более

10

3,006

13,3

2,295

16

1,884

21,15

1,417

25

1,194

35

0,860

Купить ELKAOIL АКПвПпБкП-120 в регионе Ярославль.
