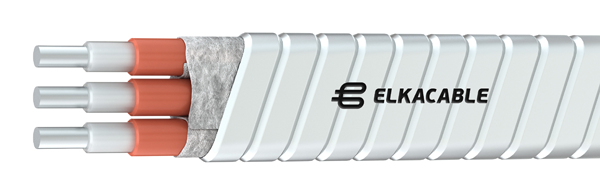

Кабели для установки погружных электронасосов на температурный индекс 120 °С

 Кабели с тремя основными жилами из термокоррозионностойкого алюминиевого сплава (ТАС) с двуслойной изоляцией из полимерных материалов для установок погружных электронасосов, предназначены для подачи электрической энергии к электродвигателям установки добычи нефти на номинальное напряжение 3,3 и 4,0 кВ с диапазоном рабочих частот 35- 200 Гц.
          Длительно допустимая температура нагрева жил кабеля – 120 °С.

          Условные обозначения в марках:

А – токопроводящая жила из термокоррозионностойкого алюминиевого сплава ТАС;
К – кабель;
Пп – изоляция из блоксополимера пропилена с этиленом;
Пв – изоляция из радиационно-модифицированного полиэтилена высокой плотности;
О – защитная общая оболочка;
Б – лента стальная оцинкованная;
Бк – лента стальная нержавеющая коррозионностойкая;
Г- не бронированный;
К – круглый;
П – плоский;
120 – длительно допустимая температура нагрева жил, °С.

  Основные характеристики:

• Температурный диапазон эксплуатации кабелей, [°С] ...................................-60 до +120
• Монтаж при температуре, [°С] .................................................не ниже -40
• Средний срок службы кабелей, [год]  .................................................5,5
• Гарантийный срок хранения, [мес.] 12 со дня получения и до дня ввода кабеля в эксплуатацию
• Гарантийный срок эксплуатации кабелей, [мес.] .................................................24
• Раздавливающая нагрузка .................................................не менее 158 кН (16 000 кгс)
• Испытательное напряжение постоянного тока, кВ
  - для кабеля 3,3 кВ  .................................................18
  - для кабеля 4,0 кВ  .................................................22
• Ток утечки при испытательном напряжении, не более, [А] .................................................0,5*10–5
• Испытательное напряжение постоянного тока при проверках кабелей, эксплуатировавшихся в скважинах, [кВ] .................................................не более 12

          Кабели предназначены для эксплуатации в скважинной жидкости, содержащей
нефть, а также воду и газ, со следующими показателями:

• Содержание воды – до 100%.
• Водородный показатель попутной воды – рН 5,0–8,5.
  Допускается краткосрочное (до 6 часов) снижение рН – до 0.
• Концентрация сероводорода, % (г/л), не более:
  - 0,001 (0,01) – для кабелей с броней из стальной оцинкованной ленты;
  - 0,125 (1,25) – для кабелей с броней из стальной нержавеющей коррозионностойкой ленты.
• Гидростатическое давление – не более 40 МПа.
• Газовый фактор в среде - без ограничений.

          Требования по монтажу кабеля:

          Подъем кабеля из скважины и спуск должны производиться плавно, без рывков со скоростью не более 0,25 м/с. При прохождении участков колонны труб скважины кривизной более 1,5° на 10 м и мест перехода на меньший диаметр, скорость подъема и спуска не должна быть более 0,1 м/с. При креплении к НКТ и свинчивании труб не допускается закручивание кабеля вокруг них, а также перекручивание плоского кабеля относительно собственной оси. Для уменьшения усадки торцов изоляции, с целью повышения качества сростки, рекомендуется проводить термообработку концов изолированных жил.

Габаритные размеры кабеля

 Масса кабеля

 Масса кабеля с барабаном не должна превышать 5 тонн.

Допустимые токи нагрузки кабелей
при температуре скважинной жидкости от 20 °С до 120 °С.

*  При эксплуатации кабеля в газовоздушной среде скважины величину длительно допустимого тока нагрузки кабеля необходимо снизить на 20%.

 Электрическое сопротивление токопроводящих жил постоянному току
