ELKAPOWER АсКГВВ
Оценка (средняя 0)
  Область применения :           Предназначены для передачи и распределения электрической энергии в стационарных установках, в том числе для внутренних сетей при строительстве жилых зданий и сооружений, на номинальное переменное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKAPOWER АсКГВВ

  Область применения:

          Предназначены для передачи и распределения электрической энергии в стационарных установках, в том числе для внутренних сетей при строительстве жилых зданий и сооружений, на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой до 50 Гц.

Марка

Описание конструктивных элементов

АсКГВВ

Кабель силовой гибкий с многопроволочными жилами из алюминиевого сплава (Ас), с изоляцией  и наружной оболочкой из поливинилхлоридного  пластиката (ВВ)

АсКГВЭВ

То же, в общем металлическом экране под оболочкой

АсКГВВнг(А,В)

Кабель силовой гибкий с многопроволочными жилами из алюминиевого сплава (Ас), с изоляцией  из поливинилхлоридного пластиката (В), нару-  жной оболочкой из поливинилхлоридного  пластиката пониженной горючести (Внг)

АсКГВЭВнг(А,В)

То же, в общем металлическом экране под оболочкой

АсКГВВнг(А,В)-LS

Кабель силовой гибкий с многопроволочными жилами из алюминиевого сплава (Ас), с изоляцией  и наружной оболочкой из поливинилхлоридного  пластиката пониженной пожароопасности с  низким дымо- и газовыделением (нг-LS)

АсКГВЭВнг(А,В)

-LS

То же, в общем металлическом экране под оболочкой

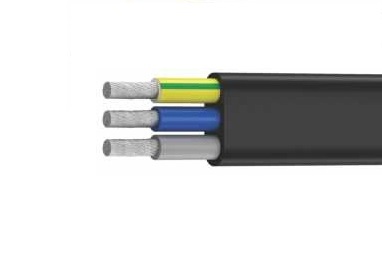

АсКГВВ-П

Кабель силовой гибкий с многопроволочными жилами из алюминиевого сплава (Ас), с изоляцией  и наружной оболочками из поливинилхлоридного  пластиката (ВВ), плоского исполнения (П)

АсКГВВ-Пнг(А)

Кабель силовой гибкий с многопроволочными жилами из алюминиевого сплава (Ас), с изоляцией  из поливинилхлоридного пластиката (В), нару-  жной оболочкой из поливинилхлоридного пла-  стиката пониженной горючести (Внг), плоского  исполнения (П)

АсКГВВ-Пнг(А)-LS

Кабель силовой гибкий с многопроволочными жилами из алюминиевого сплава (Ас), с изоляцией  и наружной оболочкой из поливинилхлоридного  пластиката пониженной пожароопасности с  низким дымо- и газовыделением (нг-LS), плоского  исполнения

          Примечание:

          В марки кабелей могут быть добавлены индексы:

  • «г» - при использовании в конструкции кабеля герметизирующих  элементов, например: АсКГВВг;
  • «ов» - при наличии в конструкции оптоволоконных датчиков,  например: АсКГВВ(ов);
  • «л» - экранирование кабеля оплеткой из медных луженых проволок,  например: АсКГВЭВл;
  • ХЛ - кабели холодостойкого исполнения;
  • LS - кабели с низким дымо- и газовыделением (Low Smoke);
  • П - кабели в плоском исполнении.

          В зависимости от конструктивного исполнения токопроводящих жил  вводятся следующие обозначения, которые добавляются к сечению или  обозначению жилы:

  • м - многопроволочные;
  • к - круглые;

          В зависимости от конструктивного исполнения металлического экрана в  маркоразмер кабеля вводится следующее обозначение:

  • /25 - экран из медных проволок сечением 25 мм2;
  • без обозначения - экран из медных лент (сечение не нормируется).
  • Характеристики:

Влажность воздуха при 35°C (%).............................................................................................. 90

Гарантийный срок эксплуатации (месяц).............................................................................. 60

Максимальная рабочая температура жилы (°C)................................................................ 70

Температура токопроводящих жил при коротком замыкании (°C)............................. 160

Радиус изгиба многожильных кабелей, не менее (наружных диаметров)................ 5

Радиус изгиба одножильных кабелей, не менее (наружных диаметров)................. 10

Температура окружающей среды, верхний предел (°C)............................................. +50

Температура окружающей среды, нижний предел (°C) .............................................  -50

Монтаж при температуре, не ниже (°C).............................................................................. -15

Срок службы (лет) ...................................................................................................................... 30

Вес и диаметры:

ЕLKAPOWER МАРКИ АсКГВВнг(А)-LS на напряжение 0,66 кВ по ТУ 27.32.13.124-022-40914170-2017

Маркоразмер Расчетный наружный диаметр кабеля, мм Расчетная масса кабеля, кг/км
АсКГВВнг(А)-LS 1х1,5-0,66 5,5 43
АсКГВВнг(А)-LS 1х2,5-0,66 6,1 52
АсКГВВнг(А)-LS 1х4-0,66 6,8 65
АсКГВВнг(А)-LS 1х6-0,66 7,4 77
АсКГВВнг(А)-LS 1х10-0,66 9,6 121
АсКГВВнг(А)-LS 1х16-0,66 10,6 154
АсКГВВнг(А)-LS 1х25-0,66 12,3 211
АсКГВВнг(А)-LS 1х35-0,66 13,5 253
АсКГВВнг(А)-LS 1х50-0,66 15,4 333

АсКГВВнг(А)-LS 2х0,75-0,66 8,4 97
АсКГВВнг(А)-LS 2х1,0-0,66 8,6 102
АсКГВВнг(А)-LS 2х1,5-0,66 9,0 113
АсКГВВнг(А)-LS 2х2,5-0,66 10,2 143
АсКГВВнг(А)-LS 2х4-0,66 11,6 187
АсКГВВнг(А)-LS 2х6-0,66 12,8 227
АсКГВВнг(А)-LS 2х10-0,66 16,8 375
АсКГВВнг(А)-LS 2х16-0,66 18,8 483
АсКГВВнг(А)-LS 2х25-0,66 22,4 878
АсКГВВнг(А)-LS 2х35-0,66 26,8 1052
АсКГВВнг(А)-LS 2х50-0,66 30,6 1381

АсКГВВнг(А)-LS 3х0,75-0,66 8,8 105
АсКГВВнг(А)-LS 3х1,0-0,66 9,0 111
АсКГВВнг(А)-LS 3х1,5-0,66 9,4 123
АсКГВВнг(А)-LS 3х2,5-0,66 10,7 157
АсКГВВнг(А)-LS 3х4-0,66 12,2 208
АсКГВВнг(А)-LS 3х6-0,66 13,5 253
АсКГВВнг(А)-LS 3х10-0,66 17,8 414
АсКГВВнг(А)-LS 3х16-0,66 19,9 540
АсКГВВнг(А)-LS 3х25-0,66 25,8 958
АсКГВВнг(А)-LS 3х35-0,66 28,4 1158
АсКГВВнг(А)-LS 3х50-0,66 32,9 1566

АсКГВВнг(А)-LS 4х0,75-0,66 9,4 120
АсКГВВнг(А)-LS 4х1,0-0,66 9,6 128
АсКГВВнг(А)-LS 4х1,5-0,66 10,1 143
АсКГВВнг(А)-LS 4х2,5-0,66 11,6 183
АсКГВВнг(А)-LS 4х4-0,66 13,2 244
АсКГВВнг(А)-LS 4х6-0,66 14,7 300
АсКГВВнг(А)-LS 4х10-0,66 19,5 494
АсКГВВнг(А)-LS 4х16-0,66 21,9 651
АсКГВВнг(А)-LS 4х25-0,66 28,2 1135
АсКГВВнг(А)-LS 4х35-0,66 31,5 1416
АсКГВВнг(А)-LS 4х50-0,66 36,5 1906

АсКГВВнг(А)-LS 5х0,75-0,66 10,1 138
АсКГВВнг(А)-LS 5х1,0-0,66 10,4 147
АсКГВВнг(А)-LS 5х1,5-0,66 10,9 166
АсКГВВнг(А)-LS 5х2,5-0,66 12,5 215
АсКГВВнг(А)-LS 5х4-0,66 14,4 289
АсКГВВнг(А)-LS 5х6-0,66 16,0 356
АсКГВВнг(А)-LS 5х10-0,66 21,4 592
АсКГВВнг(А)-LS 5х16-0,66 24,3 789
АсКГВВнг(А)-LS 5х25-0,66 31,3 1392
АсКГВВнг(А)-LS 5х35-0,66 35,0 1726
АсКГВВнг(А)-LS 5х50-0,66 40,1 2280

Купить ELKAPOWER АсКГВВ в регионе Ярославль.
