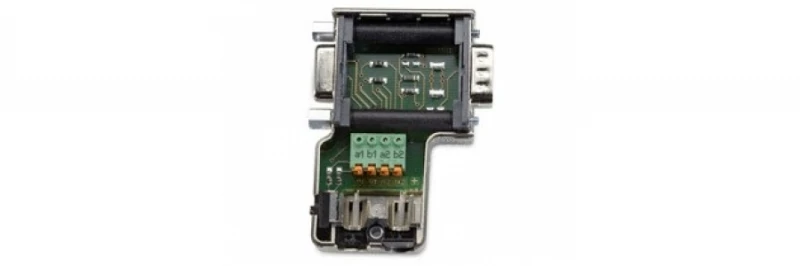

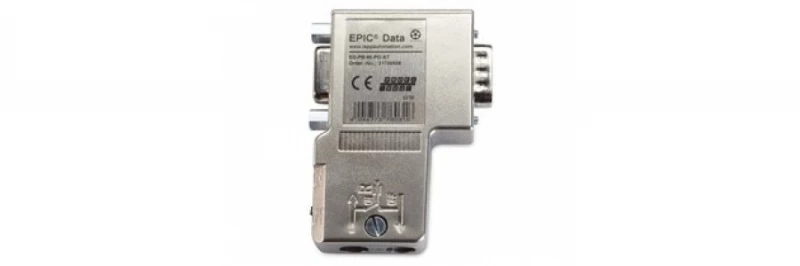

EPIC Data PROFIBUS штекерный соед. 90°, пружин. соединение
Производитель — Lappkabel
Оценка (средняя 5)
Штекерный соед. 90°, пружин. соединение Технические характеристики Размеры 65 мм x 48 мм x 16 мм (ДxШxВ ) Выходное сопротивление Интегрированный резистор, подключаемый переключателем Вид соединения Spring type terminal (ST ) Жилы с удалённой...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — EPIC Data PROFIBUS штекерный соед. 90°, пружин. соединение
Штекерный соед. 90°, пружин. соединение

Технические характеристики

Размеры
65 мм x 48 мм x 16 мм (ДxШxВ)
Выходное сопротивление
Интегрированный резистор, подключаемый переключателем
Вид соединения
Spring type terminal (ST)
Жилы с удалённой изоляцией контактируют с пружинной клеммой. Для демонтажа соединения необходимо нажать оранжевую кнопку
Вес
прим. 40 гр.
Выход кабеля
90°
Interfaces
PROFIBUS-пользователь:   SUB-D гнездо, 9-конт. PROFIBUS-кабель:  4 пружинные клеммы для жил  сеч. до 0,5 мм²
  (однопроволочная жила)
Класс защиты
IP20
Потребляемый ток
max. 12,5 мА
Скорости передачи информации
max. 12 Mбит/сек
Напряжение
4,75…5,25 В DC (запитан от конечного прибора)
Допустимые условия окружающей среды
рабочая температура:  0°C..+60°C темпер. транспортир./хранения:  -25°C…+80°C относит. влажность: max. 75% при +25°C

Конструкция

  • Sub-D штекер, 9-ти конт.
  • Металлизированные корпуса
  • Выход кабеля 90°
  • Для наружного диаметра кабеля: 5,0 — 8,0 мм
  • Дополнительно также программирование/диагностика interface (-PG): Sub-D гнездо, 9-ти конт.

Нормативы

  • Заполнение контактов штекера Sub-D в соответствии с требованиями PROFIBUS

Особенности

  • Пружинное соединение
  • Интегрировано подключаемое выходное сопротивление
  • Выключатель во включенном состоянии хорошо распознаётся и управляется
  • При использовании в соединителе 2-х кабелей (два соединителя в одном) перeключатель должен находится в положении «OFF», при использовании соединителя с терминальным резистором (один кабель) переключатель должен находиться в положении  «ON»
  • Стоит выключатель в позиции «ON» — BUS-кабели разъединены
Артикул Наименование Выход кабеля Тип кабеля PG
21700509 ED-PB-90-ST 90° с однопроволочной жилой нет
21700508 ED-PB-90-PG-ST 90° с однопроволочной жилой да

Купить EPIC Data PROFIBUS штекерный соед. 90°, пружин. соединение в регионе Ярославль.
