EPIC Data PROFIBUS штекерный соединитель 35°, винтовое соед.
Производитель — Lappkabel
Оценка (средняя 3)
Штекерный соединитель 35°, винтовое соед. Технические характеристики Размеры 54 мм x 40 мм x 17 мм (ДxШxВ ) Выходное сопротивление Интегрированный резистор, подключаемый переключателем Вид соединения винтовое Вес прим. 40 гр. Выход...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — EPIC Data PROFIBUS штекерный соединитель 35°, винтовое соед.
Штекерный соединитель 35°, винтовое соед.

Технические характеристики

Размеры
54 мм x 40 мм x 17 мм (ДxШxВ)
Выходное сопротивление
Интегрированный резистор, подключаемый переключателем
Вид соединения
винтовое
Вес
прим. 40 гр.
Выход кабеля
35° угловые
Interfaces
PROFIBUS-пользователь:   SUB-D гнездо, 9-конт. PROFIBUS-кабель:  4 присоединит. зажима для жил  сеч. до 1,0 мм²
Класс защиты
IP20
Потребляемый ток
max. 12,5 мА
Скорости передачи информации
max. 12 Mбит/сек
Степень загрязнения
2
Напряжение
4,75…5,25 В DC (запитан от конечного прибора)
Допустимые условия окружающей среды
рабочая температура:  0°C..+60°C темпер. транспортир./хранения:  -25°C…+80°C относит. влажность: max. 75% при +25°C

Конструкция

  • Sub-D штекер, 9-ти конт.
  • Металлизированные корпуса
  • Выход кабеля 35°
  • Для наружного диаметра кабеля: 5,0 — 8,0 мм
  • Дополнительно также программирование/диагностика interface (-PG): Sub-D гнездо, 9-ти конт.

Нормативы

  • Заполнение контактов штекера Sub-D в соответствии с требованиями PROFIBUS

Особенности

  • винтовое соединение
  • Интегрировано подключаемое выходное сопротивление
  • Выключатель во включенном состоянии хорошо распознаётся и управляется
  • При использовании в соединителе 2-х кабелей (два соединителя в одном) перeключатель должен находится в положении «OFF», при использовании соединителя с терминальным резистором (один кабель) переключатель должен находиться в положении  «ON»
  • Стоит выключатель в позиции «ON» — BUS-кабели разъединены
Артикул Наименование Выход кабеля PG Упаковка, шт.

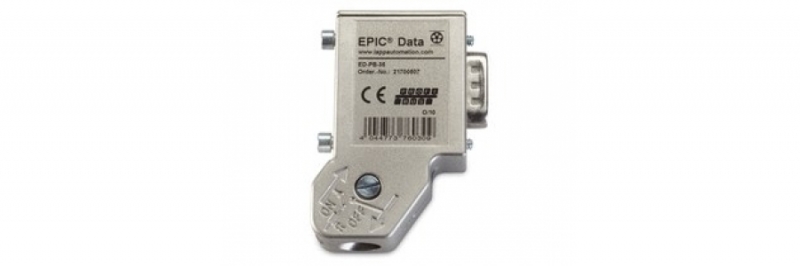

21700507 ED-PB-35 35° нет 1

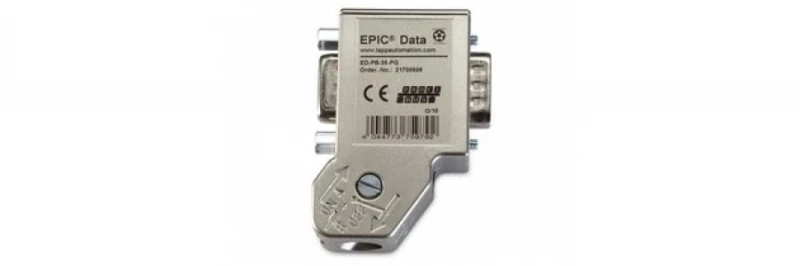

21700506 ED-PB-35-PG 35° да 1

Купить EPIC Data PROFIBUS штекерный соединитель 35°, винтовое соед. в регионе Ярославль.
