КАБЕЛЬ ШАХТНЫЙ ЭВТ-6000
Производитель —
Оценка (средняя 5)
Кабель ЭВТ-6000 элементы конструкции:
Токопроводящая жила скрученная из медных проволок (класс не ниже 2);
Жила змземления скрученная из медных луженых проволок (класс не ниже 2);
Изоляция основных и вспомогательных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КАБЕЛЬ ШАХТНЫЙ ЭВТ-6000

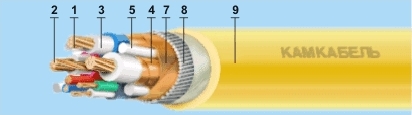

Кабель ЭВТ-6000 элементы конструкции:
- Токопроводящая жила скрученная из медных проволок (класс не ниже 2);
- Жила змземления скрученная из медных луженых проволок (класс не ниже 2);
- Изоляция основных и вспомогательных токопроводящих жил из ПВХ пластиката;
- Экраны основных и вспомогательных токопроводящих жил из медной ленты или фольги;
- Заполнение из ПВХ пластиката;
- Оболочка из ПВХ пластиката;
- Подушка;
- Броня из многопроволочного каната скрученного из стальных оцинкованных проволок;
- Наружная оболочка из ПВХ пластиката.
Область применения:
Кабели марки ЭВТ предназначены для передачи электрической энергии в угольных шахтах в установках на номинальное напряжение 6000 В переменного тока частоты 50 Гц на основных жилах и до 250 В переменного тока частоты 50 Гц на вспомогательных жилах.
Кабели могут эксплуатироваться в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля и тем самым, предупреждая возможный взрыв метана в шахтах.
Конструктивные особенности кабелей позволяют эксплуатировать их в тяжёлых условиях, например: длительное наличие воды или конденсация влаги, воздействие агрессивных сред.
Электропроводящие экраны в конструкции обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают возможное короткое замыкание и взрыв рудного метана.
В процессе эксплуатации кабели могут быть свёрнуты в бухты для переноски. Кабели могут эксплуатироваться в местах с наличием опасности механического повреждения и значительного растягивающего усилия.
Срок службы кабелей – не менее 8 лет.
|
Номинальное переменное напряжение частотой 50 Гц |
|
| основных жил |
6 000 В |
| вспомогательных жил |
250 В |
|
Испытательное переменное напряжение частотой 50Гц, 5 мин |
|
| основных жил |
15 000 В |
| вспомогательных жил |
2 000 В |
|
Электрическое сопротивление изоляции при 20°С, не менее |
|
| основных жил |
50 МОм х км |
| вспомогательных жил |
10 МОм х км |
Характеристики
| Гарантийный срок эксплуатации [месяц] | 60 |
| Максимальная рабочая температура жилы [°С] | 70 |
| Радиус изгиба кабелей [наружных диаметров] | 10 |
| Строительная длина, не менее [м] | 200 |
| Сечение основных жил, м м² | Допустимые токовые нагрузки кабеля, А | |
| на воздухе | в земле | |
| 25 | 110 | 122 |
| 35 | 135 | 147 |
| 50 | 165 | 175 |
| 70 | 210 | 215 |
| 95 | 255 | 260 |
| 120 | 300 | 295 |
| Количество и сечение жил, шт х м²м |
Масса кабеля, кг/км |
Номинальный наружный диаметр, мм |
||
| основных | вспомогательных | заземления | ||
| 3х25 | 1х10 | 4х4 | 3604 | 44,0 |
| 3х35 | 1х10 | 4х4 | 3965 | 46,3 |
| 3х50 | 1х10 | 4х4 | 4493 | 49,4 |
| 3х70 | 1х10 | 4х4 | - | - |
| 3х95 | 1х10 | 4х4 | - | - |
| 3х120 | 1х10 | 4х4 | - | - |
|
Номинальное переменное напряжение частотой 50 Гц |
|
| основных жил |
6 000 В |
| вспомогательных жил |
250 В |
|
Испытательное переменное напряжение частотой 50Гц, 5 мин |
|
| основных жил |
15 000 В |
| вспомогательных жил |
2 000 В |
|
Электрическое сопротивление изоляции при 20°С, не менее |
|
| основных жил |
50 МОм х км |
| вспомогательных жил |
10 МОм х км |
