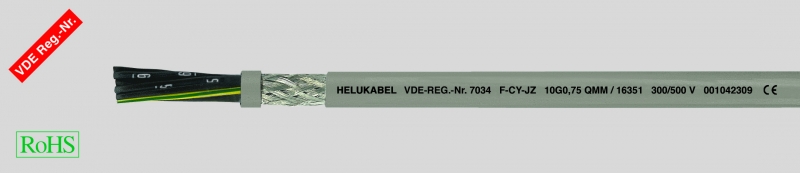

F-CY-JZ, ЭМС, гибкий, с медным экраном
Производитель —
Оценка (средняя 4)
Технические характеристики
Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/
DIN EN 50525-2-51
Температурный диапазон
подвижно от -10 °C до +80 °C
стационарно от -40 °C до +80 °C
Номинальное напряжение
U0/U 300/500 В...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — F-CY-JZ, ЭМС, гибкий, с медным экраном
-
Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
-
Температурный диапазонподвижно от -10 °C до +80 °Cстационарно от -40 °C до +80 °C
-
Номинальное напряжениеU0/U 300/500 В
-
Испытательное напряжениежила/жила 4000 Вжила/экран 2000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Рабочая емкостьв зависимости от сечения проводникаразные показатели для значений от 0,5 до 2,5 мм²:жила/жила пр. 150 нФ/кмжила/экран пр. 270 нФ/км
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно 10x Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – специальный PVC-материал Z 7225
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Разделительная пленка
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85%
-
Внешняя оболочка – специальный PVC-материал TM2 в соответствии сDIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
-
Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе.Дополнительную информацию см. во введении.
- Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
-
Аналоги без экрана:JZ 500
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий и в качестве контрольных кабелей в управляющих и регулирующих устройствах, в машино- и станкостроении, вычислительной технике, системах отопления и кондиционирования воздуха, в приборостроении, а в качестве сигнальных кабелей – в электронике. Могут применяться в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе.
Вместо дорогой внутренней PVC-оболочки применяется стабилизирующая разделительная пленка между пучком жил и оплеткой. Она существенно уменьшает внешний диаметр, что приводит к сокращению радиусов изгиба, снижению веса и т.п. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов. Идеальный помехозащищенный кабель управления для указанных выше целей применения.
ЭМС = электромагнитная совместимость.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 16320 | 2 x 0,5 | 5,7 | 35,0 | 45,0 | 20 |
| 16321 | 3 G 0,5 | 5,9 | 42,0 | 55,0 | 20 |
| 16322 | 4 G 0,5 | 6,4 | 47,0 | 61,0 | 20 |
| 16323 | 5 G 0,5 | 6,9 | 56,0 | 74,0 | 20 |
| 16324 | 6 G 0,5 | 7,6 | 67,0 | 89,0 | 20 |
| 16325 | 7 G 0,5 | 7,6 | 69,0 | 98,0 | 20 |
| 16326 | 8 G 0,5 | 8,7 | 80,0 | 117,0 | 20 |
| 16327 | 10 G 0,5 | 9,6 | 94,0 | 135,0 | 20 |
| 16328 | 12 G 0,5 | 9,7 | 108,0 | 157,0 | 20 |
| 16329 | 14 G 0,5 | 10,2 | 116,0 | 190,0 | 20 |
| 16330 | 16 G 0,5 | 11,0 | 129,0 | 210,0 | 20 |
| 16331 | 18 G 0,5 | 11,5 | 145,0 | 217,0 | 20 |
| 16332 | 20 G 0,5 | 12,2 | 172,0 | 240,0 | 20 |
| 16333 | 21 G 0,5 | 12,7 | 188,0 | 250,0 | 20 |
| 16334 | 24 G 0,5 | 13,5 | 235,0 | 300,0 | 20 |
| 16335 | 25 G 0,5 | 13,6 | 240,0 | 314,0 | 20 |
| 16336 | 30 G 0,5 | 14,4 | 295,0 | 360,0 | 20 |
| 16337 | 32 G 0,5 | 14,9 | 301,0 | 425,0 | 20 |
| 16165 | 34 G 0,5 | 15,6 | 312,0 | 433,0 | 20 |
| 16338 | 36 G 0,5 | 15,6 | 318,0 | 446,0 | 20 |
| 16339 | 40 G 0,5 | 16,9 | 343,0 | 475,0 | 20 |
| 16490 | 41 G 0,5 | 16,9 | 348,0 | 486,0 | 20 |
| 16340 | 50 G 0,5 | 18,5 | 406,0 | 573,0 | 20 |
| 16341 | 61 G 0,5 | 19,7 | 508,0 | 653,0 | 20 |
| 16342 | 80 G 0,5 | 22,6 | 680,0 | 784,0 | 20 |
| 16343 | 100 G 0,5 | 24,9 | 804,0 | 995,0 | 20 |
| 16344 | 2 x 0,75 | 6,1 | 40,0 | 59,0 | 18 |
| 16345 | 3 G 0,75 | 6,3 | 52,0 | 66,0 | - |
| 16346 | 4 G 0,75 | 6,8 | 60,0 | 77,0 | 18 |
| 16347 | 5 G 0,75 | 7,4 | 71,0 | 93,0 | 18 |
| 16348 | 6 G 0,75 | 8,2 | 80,0 | 113,0 | 18 |
| 16349 | 7 G 0,75 | 8,2 | 91,0 | 130,0 | 18 |
| 16350 | 8 G 0,75 | 9,6 | 110,0 | 145,0 | 18 |
| 16351 | 10 G 0,75 | 10,3 | 137,0 | 180,0 | 18 |
| 16353 | 12 G 0,75 | 10,5 | 142,0 | 202,0 | 18 |
| 16354 | 14 G 0,75 | 11,3 | 180,0 | 225,0 | 18 |
| 16355 | 16 G 0,75 | 11,9 | 200,0 | 275,0 | 18 |
| 16356 | 18 G 0,75 | 12,7 | 212,0 | 292,0 | 18 |
| 16447 | 19 G 0,75 | 12,7 | 230,0 | 308,0 | 18 |
| 16357 | 20 G 0,75 | 13,3 | 238,0 | 320,0 | 18 |
| 16358 | 21 G 0,75 | 14,0 | 246,0 | 378,0 | 18 |
| 16359 | 24 G 0,75 | 14,9 | 270,0 | 435,0 | 18 |
| 16360 | 25 G 0,75 | 15,0 | 281,0 | 415,0 | 18 |
| 16361 | 27 G 0,75 | 15,0 | 304,0 | 435,0 | 18 |
| 16362 | 30 G 0,75 | 15,8 | 320,0 | 450,0 | 18 |
| 16363 | 32 G 0,75 | 16,7 | 342,0 | 484,0 | 18 |
| 16166 | 34 G 0,75 | 17,2 | 345,0 | 502,0 | 18 |
| 16364 | 36 G 0,75 | 17,2 | 350,0 | 535,0 | 18 |
| 16448 | 37 G 0,75 | 17,2 | 361,0 | 592,0 | 18 |
| 16365 | 40 G 0,75 | 18,6 | 369,0 | 610,0 | 18 |
| 16491 | 41 G 0,75 | 18,6 | 400,0 | 622,0 | 18 |
| 16366 | 50 G 0,75 | 20,3 | 461,0 | 777,0 | 18 |
| 16367 | 61 G 0,75 | 21,7 | 540,0 | 900,0 | 18 |
| 16368 | 80 G 0,75 | 24,8 | 711,0 | 1210,0 | 18 |
| 16369 | 100 G 0,75 | 27,6 | 900,0 | 1445,0 | 18 |
| 16370 | 2 x 1 | 6,4 | 50,0 | 65,0 | 17 |
| 16371 | 3 G 1 | 6,7 | 60,0 | 80,0 | 17 |
| 16372 | 4 G 1 | 7,2 | 71,0 | 98,0 | 17 |
| 16373 | 5 G 1 | 8,0 | 88,0 | 127,0 | 17 |
| 16374 | 6 G 1 | 8,7 | 97,0 | 144,0 | 17 |
| 16375 | 7 G 1 | 8,7 | 111,0 | 158,0 | 17 |
| 16376 | 8 G 1 | 10,1 | 127,0 | 197,0 | 17 |
| 16377 | 10 G 1 | 11,2 | 150,0 | 232,0 | 17 |
| 16378 | 12 G 1 | 11,4 | 184,0 | 260,0 | 17 |
| 16379 | 14 G 1 | 12,0 | 196,0 | 302,0 | 17 |
| 16380 | 16 G 1 | 12,8 | 209,0 | 346,0 | 17 |
| 16381 | 18 G 1 | 13,5 | 260,0 | 380,0 | 17 |
| 16352 | 19 G 1 | 13,5 | 280,0 | 412,0 | 17 |
| 16382 | 20 G 1 | 14,3 | 317,0 | 440,0 | 17 |
| 16383 | 24 G 1 | 16,0 | 320,0 | 493,0 | 17 |
| 16384 | 25 G 1 | 16,2 | 349,0 | 534,0 | 17 |
| 16439 | 27 G 1 | 16,2 | 400,0 | 562,0 | 17 |
| 16385 | 28 G 1 | 17,0 | 408,0 | 595,0 | 17 |
| 16386 | 30 G 1 | 17,0 | 441,0 | 616,0 | 17 |
| 16387 | 34 G 1 | 18,5 | 486,0 | 741,0 | 17 |
| 16446 | 37 G 1 | 18,5 | 519,0 | 790,0 | 17 |
| 16388 | 40 G 1 | 19,9 | 510,0 | 835,0 | 17 |
| 16492 | 41 G 1 | 19,9 | 531,0 | 843,0 | 17 |
| 16389 | 50 G 1 | 21,8 | 625,0 | 1025,0 | 17 |
| 16390 | 61 G 1 | 23,3 | 702,0 | 1205,0 | 17 |
| 16391 | 80 G 1 | 26,6 | 920,0 | 1445,0 | 17 |
| 16392 | 100 G 1 | 29,7 | 1120,0 | 1613,0 | 17 |
| 16393 | 2 x 1,5 | 7,0 | 63,0 | 88,0 | 16 |
| 16394 | 3 G 1,5 | 7,5 | 80,0 | 100,0 | 16 |
| 16395 | 4 G 1,5 | 8,1 | 97,0 | 126,0 | 16 |
| 16396 | 5 G 1,5 | 9,0 | 119,0 | 160,0 | 16 |
| 16397 | 7 G 1,5 | 9,8 | 147,0 | 208,0 | 16 |
| 16398 | 8 G 1,5 | 11,4 | 170,0 | 244,0 | 16 |
| 16399 | 10 G 1,5 | 12,6 | 193,0 | 315,0 | 16 |
| 16400 | 12 G 1,5 | 12,8 | 267,0 | 338,0 | 16 |
| 16401 | 14 G 1,5 | 13,5 | 283,0 | 383,0 | 16 |
| 16402 | 16 G 1,5 | 14,4 | 315,0 | 424,0 | 16 |
| 16403 | 18 G 1,5 | 15,4 | 374,0 | 479,0 | 16 |
| 16449 | 19 G 1,5 | 15,4 | 386,0 | 508,0 | 16 |
| 16404 | 20 G 1,5 | 16,1 | 396,0 | 545,0 | 16 |
| 16405 | 21 G 1,5 | 17,0 | 425,0 | 560,0 | 16 |
| 16406 | 24 G 1,5 | 18,2 | 458,0 | 690,0 | 16 |
| 16407 | 25 G 1,5 | 18,4 | 526,0 | 705,0 | 16 |
| 16450 | 27 G 1,5 | 18,4 | 531,0 | 774,0 | 16 |
| 16408 | 28 G 1,5 | 19,1 | 541,0 | 810,0 | 16 |
| 16409 | 30 G 1,5 | 19,1 | 555,0 | 830,0 | 16 |
| 16410 | 35 G 1,5 | 20,8 | 645,0 | 890,0 | 16 |
| 16451 | 37 G 1,5 | 20,8 | 674,0 | 945,0 | 16 |
| 16411 | 40 G 1,5 | 22,6 | 725,0 | 1060,0 | 16 |
| 16493 | 41 G 1,5 | 22,6 | 801,0 | 1071,0 | 16 |
| 16412 | 50 G 1,5 | 24,7 | 885,0 | 1290,0 | 16 |
| 16413 | 61 G 1,5 | 26,4 | 1100,0 | 1705,0 | 16 |
| 16414 | 80 G 1,5 | 30,3 | 1324,0 | 2010,0 | 16 |
| 16415 | 100 G 1,5 | 33,6 | 1641,0 | 2505,0 | 16 |
| 16416 | 2 x 2,5 | 8,3 | 96,0 | 130,0 | 14 |
| 16417 | 3 G 2,5 | 9,0 | 144,0 | 167,0 | 14 |
| 16418 | 4 G 2,5 | 9,8 | 148,0 | 195,0 | 14 |
| 16419 | 5 G 2,5 | 10,9 | 181,0 | 223,0 | 14 |
| 16420 | 7 G 2,5 | 11,9 | 255,0 | 344,0 | 14 |
| 16421 | 10 G 2,5 | 15,5 | 340,0 | 460,0 | 14 |
| 16438 | 12 G 2,5 | 15,8 | 441,0 | 570,0 | 14 |
| 16452 | 18 G 2,5 | 18,9 | 570,0 | 681,0 | 14 |
| 16422 | 2 x 4 | 9,8 | 120,0 | 185,0 | 12 |
| 16423 | 3 G 4 | 10,6 | 174,0 | 240,0 | 12 |
| 16424 | 4 G 4 | 11,5 | 230,0 | 310,0 | 12 |
| 16425 | 5 G 4 | 12,7 | 273,0 | 385,0 | 12 |
| 16426 | 7 G 4 | 14,0 | 316,0 | 500,0 | 12 |
| 16427 | 2 x 6 | 11,7 | 173,0 | 268,0 | 10 |
| 16428 | 3 G 6 | 12,5 | 240,0 | 330,0 | 10 |
| 16429 | 4 G 6 | 13,8 | 305,0 | 415,0 | 10 |
| 16430 | 5 G 6 | 15,3 | 439,0 | 509,0 | 10 |
| 16431 | 7 G 6 | 16,9 | 505,0 | 672,0 | 10 |
| 16432 | 2 x 10 | 14,7 | 255,0 | 425,0 | 8 |
| 16433 | 3 G 10 | 15,7 | 350,0 | 500,0 | 8 |
| 16434 | 4 G 10 | 17,3 | 535,0 | 783,0 | 8 |
| 16435 | 5 G 10 | 19,2 | 592,0 | 856,0 | 8 |
| 16436 | 7 G 10 | 21,4 | 810,0 | 1305,0 | 8 |
| 16440 | 4 G 16 | 20,4 | 740,0 | 880,0 | 6 |
| 16437 | 5 G 16 | 22,6 | 895,0 | 1295,0 | 6 |
| 16441 | 4 G 25 | 24,9 | 1140,0 | 1570,0 | 4 |
| 16442 | 5 G 25 | 27,8 | 1380,0 | 1965,0 | 4 |
| 16443 | 4 G 35 | 28,4 | 1576,0 | 2070,0 | 2 |
| 16444 | 5 G 35 | 31,6 | 1930,0 | 2690,0 | 2 |
| 16445 | 4 G 50 | 34,6 | 2155,0 | 3015,0 | 1 |
