F690BV TVBS WHT
Оценка (средняя 0)
Коаксиальный кабель F690BV TVBS WHT применяется на домовом и абонентском уровне , экран состоит из склеенной ламинированной алюминиевой ленты + 34 AWG плетенная алюминиевая проволока 90% покрытия, оболочка ПВХ.  Центральный проводник: 1 8 AWG сталь с медным...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — F690BV TVBS WHT

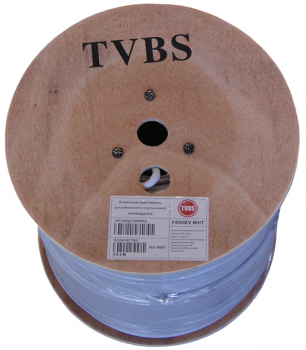

Коаксиальный кабель F690BV TVBS WHT применяется на домовом и абонентском уровне, экран состоит из склеенной ламинированной алюминиевой ленты + 34 AWG плетенная алюминиевая проволока 90% покрытия, оболочка ПВХ. Центральный проводник: 18 AWG сталь с медным покрытием, номинальным диаметром 1.02 мм. Цвет белый, в катушке 305 м.



Технические характеристики кабеля F690BV

Центральный проводник Ш, мм 1.02 мм (0.040”)  CCS
Диэлектрик Ш, мм Расширенный газом полиэтилен, D=4.57 мм (0.180”)
Экранировка Al фольги Al (ламинированная)
Экранирующая оплетка Al
Оплетка (плотность заполнения) 90%
Внешний диэлектрик Ш, мм / цвет 4.75 мм (0.187”)

Электрические параметры при t=20 С

Волновое сопротивление, Ом 75 ±3
Электрическая емкость, пФ/м 54
Скорость распространения 85%
Коэффициент возвратных потерь, дБ более 20
Эффективность экранирования более, дБ 80

Коэффициент затухания (дБ/100 м ± 5%) при t=20 оС

Частота, МГц дБ/100 метров (MAX)
5 МГц 2.80 дБ
55 МГц 5.25 дБ
83 МГц 6.40 дБ
187 МГц 9.35 дБ
211 МГц 10.00 дБ
250 МГц 10.82 дБ
300 МГц 11.64 дБ
350 МГц 12.63 дБ
400 МГц 13.61 дБ
450 МГц 14.43 дБ
500 МГц 15.29 дБ
550 МГц 16.08 дБ
600 МГц 16.73 дБ
750 МГц 18.54 дБ
865 МГц 20.01 дБ
1000 МГц 21.49 дБ

Данные для транспортировки

Размеры коробки / катушки, м 0.41 x 0.41 x0.37 / в катушке 305м
Масса нетто / брутто, кг 25 / 27 18 / 20



Обозначения Материалы
CCS [ Copper Clad Steel  ] Сталь с медным покрытием
CU Медь
ПЭВ Вспененный полиэтилен физического вспенивания
Al Экранирующая оплетка из алюминия
ПВХ Поливинилхлоридный пластикат (рабочая температура от -30 до +60 оС)
ПЭ Светостабилизированный полиэтилен (рабочая температура от -40 до +75 оС)

Купить F690BV TVBS WHT в регионе Ярославль.
