Кабель волоконно-оптический f90040125b

F90040125b представляет собой один из наиболее широко распространенных кабелей для прокладки внешних линий, выполненных из оптоволокна. Данная продукция имеет целый ряд положительных качеств по сравнению с другими способами передачи данных, поэтому ее используют в целом ряде отраслей человеческой деятельности:

• телекоммуникации;
• промышленность;
• энергетика;
• медицина;
• для создания систем безопасности и та далее.

Из чего состоит кабель

По большому счету F90040125b — разновидность оптического волокна, которое пропускает через себя волны и обладает небольшим сечением, чей диаметр по толщине вполне можно сравнить с человеческим волосом. Длина волны, передаваемой по этому волокну, находится в промежутке от 100 нм до 1 мм. В некоторых случаях в качестве источника передачи данных используется коротковолновый инфракрасный диапазон или даже видимый свет.

Структура оптического кабеля подразумевает наличие не только проводящей сердцевины, но и специальной оболочки, которая производится из светочувствительных материалов. Передача данных осуществляется на основе физического эффекта, получившего название «полное внутреннее отражение». Все световые волны распространяются под определенным углом, но при этом ряд световых волн теряется вследствие такого явления, как интерференция.

Ключевые качества кабеля F90040125b

Скорость передачи данных напрямую зависит от ряда параметров кабеля, наиболее важными среди которых являются его геометрические характеристики:

• Несколько эллиптичная форма не только самой сердцевины, но и оболочки — этот показатель измеряется в процентах;
• Неконцентричность — расстояние между оболочкой и сердцевиной разное на определенных участках кабеля, что позволяет минимизировать потери в процессе непосредственной эксплуатации кабеля.

В последнее время появляются новые разновидности данного оптоволокна, что делает количество потерянных данных все меньше и меньше.

Под затуханием подразумевается снижение мощности передачи данных по кабелю. Оно образуется из-за целого ряда процессов, которые происходят в самом волокне. Затухание бывает двух типов — поглощение и рассеяние. Поглощение может быть собственным и примесным: первое связано с характеристиками самого материала, а второе образуется из-за реакции световых волн с разного рода включениями, расположенными в сердцевине кабеля, например с ионами металлов, гидроксильными группами и так далее.

Где используется F90040125b

Как и любые другие оптоволоконные кабели, эта продукция предназначена для создания среды передачи данных, начиная от телекоммуникационных сетей и заканчивая домашними компьютерами. Это изделие может применяться в качестве датчика напряжения, температуры, давления и целого ряда иных параметров. Сам кабель практичен и довольно долговечен, не нуждается в электрической энергии. За счет данных моментов кабель получает огромное преимущество по сравнению с другими способами передачи информации, особенно теми, которые требуют определенных затрат электрического тока.

95L525Y04B


Применение
Вне помещений. Бронированный кабель модульной конструкции со свободной укладкой волокон, оптимизированный для разводки кабельных подсистем. Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей вне помещений. Поддерживает передачу данных на короткие и средние расстояния. Пригоден для прокладки в трубопроводах и кабельной канализации. Может прокладываться непосредственно в грунт.

Описание конструкции

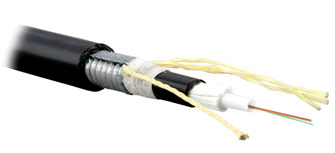

Кабель содержит от 4-х до 12-ти оптических волокон внешним диаметром 250 микрон, без вторичного буферного покрытия. Волокна свободно уложены в модуле (трубке), заполненном гидрофобным тиксотропным гелем. Каждое волокно имеет цветовую кодировку. Конструкция усилена упрочняющими арамидными нитями и защищена внутренней оболочкой из огнестойкого полиэтилена, покрыта гидроизолирующей лентой, бронирована* гофрированной стальной лентой и покрыта внешней оболочкой из огнестойкого полиэтилена. Для удобства разделки кабеля под внешней оболочкой и броней предусмотрены два рипкорда. Материал внешней оболочки устойчив к воздействию УФ излучения.

Материал внешней оболочки: огнестойкий полиэтилен
Внешний диаметр кабеля: 10,3 мм (ном.)
Вес 1 км кабеля: 140 кг

Спецификации:
Стандарты
Соответствует стандартам TIA/EIA 455, IEC 60794, 60754
Оптические характеристики согласно ISO/IEC 11801
Тест гидроизоляции: TIA/EIA FOTP 82В
Тест огнестойкости: IEC 60332-1

1. Конструкция и материалы
Тип оптического волокна: 9/125; 50/125; 62,5/125
Изоляция волокна: модуль (трубка) из полибутилентерефталата
Армирование и гидроизоляция: гидроизолирующие упрочняющие арамидные нити
Наполнитель модуля: гидрофобный тиксотропный гель
Внутренняя оболочка: огнестойкий полиэтилен
Броня: гофрированная стальная лента
Внешняя оболочка: огнестойкий полиэтилен, устойчивый к воздействию УФ излучения
Цвет оболочки: черный RAL 9005

2. Технические характеристики _______
*) Возможна поставка кабеля в диэлектрической броне

Информация для заказа:
