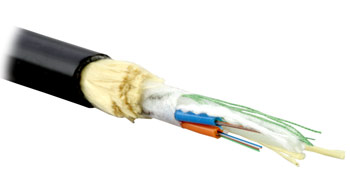

F90060148B - (ADSC-9-01x06-D-KP-D) Кабель волоконно-оптический, 6 волокон, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), самонесущий, PE, черный ADSC-F-TTxNN-D-KP-D - (FxNNNTTNNB)
Производитель —
Оценка (средняя 3)
F90120238B Применение Вне помещений. Полностью диэлектрический кабель модульной конструкции со свободной укладкой волокон. Применяется в сетях кабельного телевидения, телефонных сетях. Оптимизирован для прокладки по воздуху (расстояние...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — F90060148B - (ADSC-9-01x06-D-KP-D) Кабель волоконно-оптический, 6 волокон, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), самонесущий, PE, черный ADSC-F-TTxNN-D-KP-D - (FxNNNTTNNB)
| F90120238B |
Применение
Вне помещений. Полностью диэлектрический кабель модульной конструкции со свободной укладкой волокон. Применяется в сетях кабельного телевидения, телефонных сетях. Оптимизирован для прокладки по воздуху (расстояние между опорами подвеса - до 100 метров). Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей вне помещений. Поддерживает передачу данных на короткие, средние и большие расстояния. Пригоден для прокладки в трубопроводах и кабельной канализации.
Описание конструкции
Кабель содержит от 4-х до 144-х оптических волокон внешним диаметром 250 микрон, без вторичного буферного покрытия, размещенных в модульных трубках, каждая из которых вмещает до 12 оптических волокон. Волокна свободно уложены в модуле (трубке), заполненном гидрофобным тиксотропным гелем. Каждое волокно имеет цветовую кодировку. Для сохранения геометрии кабеля используются пластиковые кордели, которые скручены вместе с модулями вокруг центрального силового элемента методом реверсивной скрутки (SZ-скрутка). Свободное пространство в сердечнике заполнено гидрофобным гелем. Конструкция усилена упрочняющими арамидными нитями, уложенными спиральной намоткой вокруг сердечника, и защищена внешней оболочкой из огнестойкого полиэтилена. Материал внешней оболочки устойчив к воздействию УФ излучения.
Материал внешней оболочки: огнестойкий полиэтилен
Внешний диаметр кабеля: 11,7 - 14,6 мм (ном.)
Вес 1 км кабеля: 105 - 165 кг
Спецификации:
Стандарты
Соответствует стандартам TIA/EIA 455, IEC 60794, 60754
Оптические характеристики согласно ISO/IEC 11801
Тест гидроизоляции: TIA/EIA FOTP 82В
Тест огнестойкости: IEC 60332-1
1. Конструкция и материалы
Тип оптического волокна 9/125; 50/125; 62,5/125
Изоляция волокна модуль (трубка) из полибутилентерефталата
Армирование и гидроизоляция гидроизолирующие упрочняющие арамидные нити
Силовой элемент диэлектрический пруток, центральный элемент
Наполнитель модуля гидрофобный тиксотропный гель
Внешняя оболочка огнестойкий полиэтилен, устойчивый к воздействию УФ излучения
Цвет оболочки черный RAL 9005
2. Технические характеристики
| Количество волокон | 4-72 волокна | 96 волокон | 144 волокна |
| Внешний диаметр кабеля | 11,7 мм | 12,5 мм | 14,6 мм |
| Вес 1 км кабеля | 105 кг | 115 кг | 165 кг |
| Мин. радиус изгиба (монтаж) | 230 мм | 250 мм | 292 мм |
| Мин. радиус изгиба (эксплуатация) | 115 мм | 125 мм | 146 мм |
| Макс. растягивающее усилие (монтаж) | 3250 - 3900 Н | ||
| Макс. растягивающее усилие (эксплуатация) | 1270 - 1800 Н | ||
| Раздавливающее усилие | 400 - 440 Н/см | ||
| Ударопрочность | 4,4 Нoм | ||
| Диаметр волокна | 125 ± 1 мкм | ||
| Диаметр по защитному покрытию | 242 ± 7 мкм | ||
| Диаметр модуля (трубки) | 1,5 - 3,3 мм | ||
| Температура эксплуатации | -40°C - +70°C | ||
Информация для заказа:
| Партномер | Описание |
(ADSC-9-01x06-D-KP-D) | Кабель волоконно-оптический, 6 волокон, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), самонесущий, PE, черный |
(ADSC-9-02x04-D-KP-D) | Кабель волоконно-оптический, 8 волокон, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), самонесущий, PE, черный |
(ADSC-9-02x06-D-KP-D) | Кабель волоконно-оптический, 12 волокон, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), самонесущий, PE, черный |
(ADSC-5-01x06-D-KP-D) | Кабель волоконно-оптический, 6 волокон, многомодовый, 50/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), самонесущий, PE, черный |
(ADSC-5-02x04-D-KP-D) | Кабель волоконно-оптический, 8 волокон, многомодовый, 50/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), самонесущий, PE, черный |
(ADSC-5-02x06-D-KP-D) | Кабель волоконно-оптический, 12 волокон, многомодовый, 50/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), самонесущий, PE, черный |
(ADSC-6-01x06-D-KP-D) | Кабель волоконно-оптический, 6 волокон, многомодовый, 62,5/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), самонесущий, PE, черный |
(ADSC-6-02x04-D-KP-D) | Кабель волоконно-оптический, 8 волокон, многомодовый, 62,5/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), самонесущий, PE, черный |
| Кабель волоконно-оптический, 12 волокон, многомодовый, 62,5/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), самонесущий, PE, черный |
Купить F90060148B - (ADSC-9-01x06-D-KP-D) Кабель волоконно-оптический, 6 волокон, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), самонесущий, PE, черный ADSC-F-TTxNN-D-KP-D - (FxNNNTTNNB) в регионе Ярославль.
