Кабель для открытых горных работ (промышленность)
FELTOFLEX
Производитель —
Оценка (средняя 5)
NTMCWOEU согл. DIN VDE 0250 часть 811
Гибкие соединительные кабели до 35 кВ Специальные кабели среднего напряжения
Применение
Данный тип кабеля предназначен для обеспечения соединения в распределительных установках при малом радиусе изгиба.

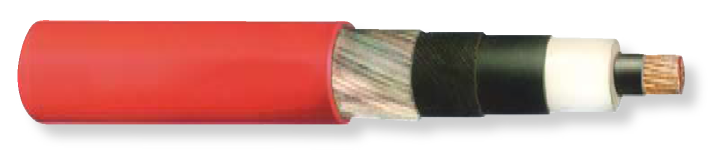

Устройство...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — FELTOFLEX
NTMCWOEU согл. DIN VDE 0250 часть 811
Гибкие соединительные кабели до 35 кВ Специальные кабели среднего напряжения
Проводник (1) | Луженая медь, тонкопроволочная, класс 5 согл. DIN VDE 0295.
Внутренний проводящий слой Главные жилы (2) | Специальная резиновая смесь, проводящая, толщина стенки: ок. 0,6 мм.
Изоляция (3) | Резиновая изолирующая смесь EPR- 3GI3. Толщина стенки и диаметр: см. таблицу.
Внешний проводящий слой Главные жилы | Специальная резиновая смесь, проводящая, легко снимаемая, толщина стенки: ок. 0,6 мм.
Экран (4) | Намотка из медных, луженых, тонких проводников.
Оболочка (5) | Резиновая смесь для оболочки 5GM3 в соотв. с DIN VDE 0207, часть 21. Толщина стенки и внешний диаметр: см. таблицу.
6/10 (12) кВ; 12/20 (24) кВ
Макс. рабочее напряжение | 18/30 (36) кВ
Испытательное напряжение | в соотв. с VDE 0250 часть 813
Поправочный коэффициент для расчета способности выдерживать токовую нагрузку согл. DIN VDE 0298-4, табл.17 |
1,08 (20 °C)
0,96 (35 °C)
0,91 (40 °C)
0,87 (45 °C)
0,82 (50 °C)
Мин. температура на поверхности| стационарная установка: -40 °C ... +80 °C подвижная установка: -25 °C . .. +80 °C Макс. температура проводника: +90 °C
Радиус изгиба | согл. DIN VDE 0298, часть 3 , табл 2.
подвижная установка, мин.: 10 X D стационарная установка, мин.: 5 X D
Испытания | согл. DIN VDE 0250, часть 813
Горючесть | согл. IEC 60332 -1 (EN 50265-2 -1)
Маслостойкость - ASTM № . | согл. EN 60811-2 -1 24 ч при 100 °C
Устойчивость к УФ | Кабель устойчив к воздействию ультрафиолетового излучения
Маркировка жил | согл. DIN VDE 0250, часть 813 Цвет: натуральный
Цвет оболочки | красный
Маркировка оболочки |
Тиснение:
NTMCWOEU 1x.../...
Uo/Un кВ DRAKA DE VDE Год изготовления
Постоянная K | 143 была определена согл. IEC 60949 (температура при коротком замыкании +250 °С и температура проводника +90 °С), токовая нагрузка при коротком замыкании (1 с)
Гибкие соединительные кабели до 35 кВ Специальные кабели среднего напряжения
Применение
Данный тип кабеля предназначен для обеспечения соединения в распределительных установках при малом радиусе изгиба.Устройство
Стандарт | DIN VDE 0250, часть 813.Внутренний проводящий слой Главные жилы (2) | Специальная резиновая смесь, проводящая, толщина стенки: ок. 0,6 мм.
Изоляция (3) | Резиновая изолирующая смесь EPR- 3GI3. Толщина стенки и диаметр: см. таблицу.
Внешний проводящий слой Главные жилы | Специальная резиновая смесь, проводящая, легко снимаемая, толщина стенки: ок. 0,6 мм.
Экран (4) | Намотка из медных, луженых, тонких проводников.
Оболочка (5) | Резиновая смесь для оболочки 5GM3 в соотв. с DIN VDE 0207, часть 21. Толщина стенки и внешний диаметр: см. таблицу.
Технические данные
Номинальное напряжение Uo/U |6/10 (12) кВ; 12/20 (24) кВ
Макс. рабочее напряжение | 18/30 (36) кВ
Испытательное напряжение | в соотв. с VDE 0250 часть 813
Поправочный коэффициент для расчета способности выдерживать токовую нагрузку согл. DIN VDE 0298-4, табл.17 |
1,08 (20 °C)
0,96 (35 °C)
0,91 (40 °C)
0,87 (45 °C)
0,82 (50 °C)
Мин. температура на поверхности| стационарная установка: -40 °C ... +80 °C подвижная установка: -25 °C . .. +80 °C Макс. температура проводника: +90 °C
Радиус изгиба | согл. DIN VDE 0298, часть 3 , табл 2.
подвижная установка, мин.: 10 X D стационарная установка, мин.: 5 X D
Испытания | согл. DIN VDE 0250, часть 813
Горючесть | согл. IEC 60332 -1 (EN 50265-2 -1)
Маслостойкость - ASTM № . | согл. EN 60811-2 -1 24 ч при 100 °C
Устойчивость к УФ | Кабель устойчив к воздействию ультрафиолетового излучения
Маркировка жил | согл. DIN VDE 0250, часть 813 Цвет: натуральный
Цвет оболочки | красный
Маркировка оболочки |
Тиснение:
NTMCWOEU 1x.../...
Uo/Un кВ DRAKA DE VDE Год изготовления
| Ном. напряжение | Число жил x ном. поперечное сечение мм2 | Диаметр одиночного проводника 0 мм | Диаметр п ро водника, ок. мм | Толщина стенки изолир. оболочки, ном. вел. мм | Диаметр изоляции, ок. мм ± 1,0 | | Толщина стенки внешней оболочки, ном. вел. мм | Внешний диаметр мм | Вес кабеля, ок. кг/м |
| 6 / 10 кВ Um =12 кВ | 1 x 16/16 | 0,40 | 5,3 | 3,4 | 14,5 | 2,2 | 22,0 | 0,76 |
| 1 x 25/16 | 0,40 | 6,5 | 3,4 | 15,8 | 2,2 | 23,5 | 0,91 | |
| 1 x 35/16 | 0,40 | 7,7 | 3,4 | 17,1 | 2,2 | 24,5 | 1 , 04 | |
| 1 x 50/16 | 0,40 | 9,3 | 3,4 | 18,7 | 2,2 | 27,0 | 1 , 26 | |
| 1 x 70/16 | 0,50 | 11,2 | 3,4 | 20,5 | 2,5 | 28,5 | 1 , 53 | |
| 1 x 95/16 | 0,50 | 12,9 | 3,4 | 22,3 | 2,5 | 30,5 | 1,77 | |
| 1 x 120/16 | 0,50 | 14,6 | 3,4 | 24,2 | 2,5 | 33,5 | 2,18 | |
| 1 x 150/25 | 0,50 | 16,2 | 3,4 | 25,9 | 3,0 | 35,0 | 2,55 | |
| 1 x 185/25 | 0,50 | 17,9 | 3,4 | 27,7 | 3,0 | 37,0 | 2,90 | |
| 1 x 240/25 | 0,50 | 20,6 | 3,4 | 30,5 | 3,5 | 41,0 | 3,59 | |
| 1 x 300/25 | 0,50 | 3,4 | ||||||
| 1 x 400/35 | 0,50 | 26,5 | 3,4 | |||||
| 1 x 500/35 | 0,50 | 29,3 | 3,4 | 37,7 | 4, 0 | 49,0 | 5,95 | |
| 1 x 630/35 | 0,50 | 33,9 | 3,4 | 42,3 | 4, 0 | 53,5 | 7,86 | |
| 12 / 20 кВ Um = 24 кВ | 1 x 25/16 | 0,40 | 6,5 | 5,5 | 20,0 | 2,5 | 28,0 | 1,18 |
| 1 x 35/16 | 0,40 | 7,7 | 5,5 | 21,3 | 2,5 | 29,5 | 1 , 32 | |
| 1 x 50/16 | 0,40 | 9,3 | 5,5 | 22,9 | 2,5 | 31,5 | 1 , 56 | |
| 1 x 70/16 | 0,50 | 11,2 | 5,5 | 24,7 | 3,0 | 34,0 | 1 , 92 | |
| 1 x 95/16 | 0,50 | 12,9 | 5,5 | 26,5 | 3,0 | 36,0 | 2,19 | |
| 1 x 120/16 | 0,50 | 14,6 | 5,5 | 28,4 | 3,0 | 38,0 | 2,46 | |
| 1 x 150/25 | 0,50 | 16,2 | 5,5 | 30,1 | 3,5 | 40,0 | 2,99 | |
| 1 x 185/25 | 0,50 | 17,9 | 5,5 | 31,9 | 3,5 | 42,0 | 3,35 | |
| 1 x 240/25 | 0,50 | 20,6 | 5,5 | 34,7 | 3,5 | 45,0 | 3,99 | |
| 1 x 300/25 | 0,50 | 5,5 | ||||||
| 1 x 400/35 | 0,50 | 26,5 | 5,5 | |||||
| 1 x 500/35 | 0,50 | 29,3 | 5,5 | |||||
| 1 x 630/35 | 0,50 | 33,9 | 5,5 | |||||
| 18 / 30 кВ Um = 36 кВ | 1 x 50/16 | 0,4 | 9,0 | 8,0 | 26,2 | 3,0 | 35,0 | 1 , 87 |
| Ном. напряжение | Число жил x ном. поперечное сечение мм2 | Сопротивление при 20 °C макс. Ом/км | Емкость, главная жила/жила заземл-я мкФ/км | Ток. нагрузка при своб. прокладке в воздухе A | Токовая нагрузка при кор. замыкании (1 секунда) кА, макс | Испыт. напряжение AC/DC кВ | | Радиус изгиба Мин. мм |
| 6 / 10 кВ Um = 12кВ | 1 x 16/16 | 1,24 | 0,26 | 1 38 | 2,3 | 110 | |
| 1 x 25/16 | 0,795 | 0,29 | 183 | 3,6 | 115 | ||
| 1 x 35/16 | 0,565 | 0,32 | 228 | 5,0 | 120 | ||
| 1 x 50/16 | 0,393 | 0,36 | 283 | 7,2 | 130 | ||
| 1 x 70/16 | 0,277 | 0,42 | 349 | 10,0 | 1 40 | ||
| 1 x 95/16 | 0,210 | 0,46 | 421 | 13,6 | 17/42,5 | 150 | |
| 1 x 120/16 | 0,164 | 0,51 | 492 | 17,2 | 160 | ||
| 1 x 150/25 | 0,132 | 0,57 | 559 | 21,5 | 170 | ||
| 1 x 185/25 | 0,108 | 0,62 | 630 | 26,5 | 180 | ||
| 1 x 240/25 | 0,0817 | 0,69 | 745 | 34,3 | 200 | ||
| 1 x 300/25 | |||||||
| 1 x 400/35 | |||||||
| 1 x 500/35 | .0,0391 | 0,89 | 1062 | 71,5 | 245 | ||
| 1 x 630/35 | .0,0292 | 1,01 | 1240 | 90 | 270 |
| Ном. напряжение | Число жил x ном. поперечное сечение мм2 | Сопротивление при 20 °C макс. Ом/км | Емкость, главная жила/жила заземления мкФ/км | Ток. нагрузка при своб. прокладке в воздухе A | Токовая нагрузка при кор. замыкании (1 секунда) кА, макс. | Испыт. напряжение AC/DC кВ | Радиус изгиба Мин. мм |
| 18 / 20 кВ Um =24 кВ | 1 x 25/16 | 0,795 | 0,21 | 194 | 3,6 | 1 40 | |
| 1 x 35/16 | 0,565 | 0,23 | 240 | 5,0 | 1 45 | ||
| 1 x 50/16 | 0,393 | 0,26 | 300 | 7,2 | 1 55 | ||
| 1 x 70/16 | 0,277 | 0,29 | 371 | 10,0 | 1 70 | ||
| 1 x 95/16 | 0,210 | 0,32 | 446 | 13,6 | 29/72,5 | 1 75 | |
| 1 x 120/16 | 0,164 | 0,35 | 520 | 17,2 | 1 85 | ||
| 1 x 150/25 | 0,132 | 0,38 | 592 | 21,5 | 200 | ||
| 1 x 185/25 | 0,108 | 0,41 | 668 | 26,5 | 205 | ||
| 1 x 240/25 | 0,0817 | 0,46 | 790 | 34,3 | 225 | ||
| 1 x 300/25 | |||||||
| 1 x 400/35 | |||||||
| 1 x 500/35 | |||||||
| 1 x 630/35 | |||||||
| 18 / 30 кВ Um = 36 кВ | 1 x 50/16 | 0,393 | 0,19 | 300 | 7,2 | 43/107,5 | 1 75 |
