FG7(O)M1 0,6/1kV
Производитель —
Оценка (средняя 4)
Силовой и контрольный кабель с изоляцией HEPR G7. Огнестойкий, без галогенов с низкой эмиссией дыма, токсических и коррозийных газов, бензо-маслостойкий (oil resistant).
CEI 20-13 / 20-22 III (EN50266 ) / 20-35 (EN60332 -1) 20-37 (EN50267 ) / TABELLE UNEL 35382 — 35384 Все тесты...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — FG7(O)M1 0,6/1kV
Силовой и контрольный кабель с изоляцией HEPR G7. Огнестойкий, без галогенов с низкой эмиссией дыма, токсических и коррозийных газов, бензо-маслостойкий (oil resistant).
CEI 20-13 / 20-22 III (EN50266) / 20-35 (EN60332-1)
20-37 (EN50267) / TABELLE UNEL 35382 — 35384
Все тесты стандарта CEI 20-38 пройдены. Соответствует стандартам BT 2006/95/CE

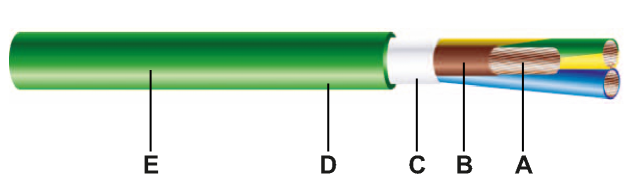

A Гибкий медный проводник.
B Изоляция HEPR качества G7.
C Неволокнистый и негидроскопичный наполнитель.
D Термоплаcтичная оболочка качества M1.
E Маркировка.
| Номинальное напряжение Uo/U: | 0,6/1kV |
| Максимальное напряжение Um: | 1200V |
| Максимальная рабочая температура: | +90°C |
| Максимальная температура корокого замыкания: | +250°C |
Мощность и контроль использования наружных и внутренних работ, даже мокрая. Подходит для стационарной установки на открытом воздухе, в трубе или каналов, кладка, металлы структур, контактному проводу и за прямые или косвенные подземной проводки.Важнейшим свойством этот вид кабеля является его защита от курит, токсичных и едких газов в случае пожара.
Эксплуатация
Минимальная температура установки и эксплуатации: 0°C;
Минимальный радиус изгиба кабеля в диаметре D в мм:
| Силовые гибкие кабели, класс 5 | 4 D |
| Контрольные гибкие кабели, класс 5 | 6 D |
| Максимальное тяговое напряжение (в процессе установки, при растяжении кабель не должен вращаться вокруг своей оси) | |
| Во время установки | 50 Н/мм2 |
| Статическое напряжение | 15 Н/мм2 |
Барабаны по договоренности.
Основные цвета:
Одножильный: черный;
Двухжильный: голубой-коричневый;
Трехжильный: коричневый-черный-серый (или голубой-коричневый-желтозеленый);
Четырехжильный: голубой-коричневый-черный-серый (или желтозеленый вместо голубой);
Пятижильный: желтозеленый-голубой-коричневый-черный-серый (или черный вместо желтозеленый); Многожильный: черный с нумерацией.
Цвет оболочки:
зеленый.
Маркировка:
TRATOS — IEMMEQU — CEI 20 22III — CAT. C -year — FG7 (O)M1-0,61/kV — форма x секция — внутренний рабочий номер — прогрессивная длина
| Кол-во жил | Сечение | Диаметр проводника прибл. | Толщина изоляции | Прибл. внешний диаметр | Вес кабеля прибл. | Сопротивление (меди при 20 °C) | Допустимые нагрузки по току, A | |
| мм2 | мм | мм | мм | кг/км | Ом/км | 30°C на открытом воздухе или в трубе | (*) 20°C в земле | |
| 1x | 1.5 | 1.6 | 0.7 | 6.05 | 48 | 13.3 | 20 | 21 |
| 2.5 | 2 | 0.7 | 6.50 | 60 | 7.98 | 28 | 27 | |
| 4 | 2.6 | 0.7 | 7.25 | 80 | 4.95 | 37 | 35 | |
| 6 | 3.4 | 0.7 | 7.70 | 100 | 3.3 | 48 | 44 | |
| 10 | 4.4 | 0.7 | 8.70 | 148 | 1.91 | 66 | 59 | |
| 16 | 5.7 | 0.7 | 9.59 | 206 | 1.21 | 88 | 77 | |
| 25 | 6.9 | 0.9 | 11.46 | 295 | 0.78 | 117 | 100 | |
| 35 | 8.1 | 0.9 | 12.50 | 389 | 0.554 | 144 | 121 | |
| 50 | 9.8 | 1 | 14.50 | 542 | 0.386 | 175 | 150 | |
| 70 | 11.6 | 1.1 | 16.40 | 739 | 0.272 | 222 | 184 | |
| 95 | 13.3 | 1.1 | 17.90 | 964 | 0.206 | 269 | 217 | |
| 120 | 15.1 | 1.2 | 20.33 | 1189 | 0.161 | 312 | 259 | |
| 150 | 16.8 | 1.4 | 21.60 | 1484 | 0.129 | 355 | 287 | |
| 185 | 18.6 | 1.6 | 23.97 | 1780 | 0.106 | 417 | 323 | |
| 240 | 21.4 | 1.7 | 26.88 | 2319 | 0.0801 | 490 | 379 | |
| 300 | 23.9 | 1.8 | 29.30 | 2877 | 0.0641 | - | 429 | |
| 400 | 27.5 | 2 | 35.86 | 3822 | 0.0486 | - | 541 | |
| 2x | 1.5 | 1.6 | 0.7 | 10.00 | 127 | 13.3 | 22 | 23 |
| 2.5 | 2 | 0.7 | 10.90 | 158 | 7.98 | 30 | 30 | |
| 4 | 2.6 | 0.7 | 11.86 | 208 | 4.95 | 4 0 | 39 | |
| 6 | 3.4 | 0.7 | 13.10 | 258 | 3.3 | 51 | 49 | |
| 10 | 4.4 | 0.7 | 15.25 | 385 | 1.91 | 69 | 66 | |
| 16 | 5.7 | 0.7 | 17.44 | 565 | 1.21 | 91 | 86 | |
| 25 | 6.9 | 0.9 | 20.29 | 793 | 0.78 | 119 | 111 | |
| 35 | 8.1 | 0.9 | 22.38 | 1037 | 0.554 | 146 | 136 | |
| 50 | 9.8 | 1 | 26.22 | 1447 | 0.386 | 175 | 168 | |
| 70 | 11.6 | 1.1 | 30.88 | 2224 | 0.272 | 221 | 207 | |
| 95 | 13.3 | 1.1 | 34.18 | 2848 | 0.206 | 265 | 245 | |
| 120 | 15.1 | 1.2 | 38.41 | 3599 | 0.161 | 305 | 284 | |
| 150 | 16.8 | 1.4 | 42.46 | 3939 | 0.129 | - | 324 | |
| 3x | 1.5 | 1.6 | 0.7 | 10.44 | 143 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 11.41 | 183 | 7.98 | 26 | 25 | |
| 4 | 2.6 | 0.7 | 12.81 | 244 | 4.95 | 35 | 32 | |
| 6 | 3.4 | 0.7 | 13.78 | 314 | 3.3 | 44 | 41 | |
| 10 | 4.4 | 0.7 | 16.90 | 493 | 1.91 | 60 | 55 | |
| 16 | 5.7 | 0.7 | 18.20 | 678 | 1.21 | 80 | 72 | |
| 25 | 6.9 | 0.9 | 21.20 | 977 | 0.78 | 105 | 93 | |
| 35 | 8.1 | 0.9 | 23.50 | 1354 | 0.554 | 128 | 114 | |
| 50 | 9.8 | 1 | 30.05 | 1918 | 0.386 | 154 | 141 | |
| 70 | 11.6 | 1.1 | 34.04 | 2624 | 0.272 | 194 | 174 | |
| 95 | 13.3 | 1.1 | 37.86 | 3418 | 0.206 | 233 | 206 | |
| 120 | 15.1 | 1.2 | 42.63 | 4326 | 0.161 | 268 | 238 | |
| 150 | 16.8 | 1.4 | 47.16 | 5348 | 0.129 | 300 | 272 | |
| 185 | 18.6 | 1.6 | 53.35 | 6611 | 0.106 | 340 | 306 | |
| 240 | 21.4 | 1.7 | 60.69 | 8613 | 0.0801 | 398 | 360 | |
Примечание: Три, четыре, пять и другие многожильные кабели могут быть произведены с жилой желтозеленый. Электропроводности для одножильных кабелей вычислены на 3 близких кабеля, для двухжильных кабелей с двумя проводниками под напряжением и для трехжильных кабелей с тремя проводниками под напряжением. Внешние диаметры приблизительные и могут отличаться макс. на +/-3%.
(*) Допустимые нагрузки по току соответствуют нормам UNEL 35026, подземные — стандарту CEI 64-8-61 (температура земли 20°C, глубина 0.8 м, удельное сопротивление грунта 1.5 км/Вт).
| Кол-во жил | Сечение | Диаметр проводника прибл. | Толщина изоляции | Прибл. внешний диаметр | Вес кабеля прибл. | Сопротивление (меди при 20 °C) | Допустимые нагрузки по току, A | |
| мм2 | мм | мм | мм | кг/км | Ом/км | 30°C на открытом воздухе или в трубе | (*) 20° C в земле | |
| 4x | 1.5 | 1.6 | 0.7 | 10.90 | 167 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 12.33 | 217 | 7.98 | 26 | 25 | |
| 4 | 2.6 | 0.7 | 13.70 | 293 | 4.95 | 35 | 32 | |
| 6 | 3.4 | 0.7 | 14.99 | 376 | 3.3 | 44 | 41 | |
| 10 | 4.4 | 0.7 | 18.00 | 599 | 1.91 | 60 | 55 | |
| 16 | 5.7 | 0.7 | 20.30 | 871 | 1.21 | 80 | 72 | |
| 25 | 6.9 | 0.9 | 23.50 | 1239 | 0.78 | 105 | 93 | |
| 3x35 + 1x25 | 8.1 | 0.9 | 26.30 | 1589 | 0.554 | 130 | 114 | |
| 3x50 + 1x25 | 9.8 | 1 | 30.30 | 2116 | 0.386 | 155 | 141 | |
| 3x70 + 1x35 | 11.6 | 1.1 | 35.73 | 2975 | 0.272 | 194 | 174 | |
| 3x95 + 1x50 | 13.3 | 1.1 | 41.02 | 3971 | 0.206 | 235 | 206 | |
| 3x120+ 1x70 | 15.1 | 1.2 | 45.00 | 5219 | 0.161 | 267 | 238 | |
| 3x150+ 1x95 | 16.8 | 1.4 | 52.04 | 6511 | 0.129 | - | 272 | |
| 3x185+ 1x95 | 18.6 | 1.6 | 56.72 | 7669 | 0.106 | - | 306 | |
| 3x240 + 1x150 | 21.4 | 1.7 | 65.56 | 10279 | 0.0801 | - | 360 | |
| 5G | 1.5 | 1.6 | 0.7 | 12.11 | 197 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 13.48 | 266 | 7.98 | 26 | 25 | |
| 4 | 2.6 | 0.7 | 15.20 | 361 | 4.95 | 35 | 32 | |
| 6 | 3.4 | 0.7 | 16.65 | 471 | 3.3 | 44 | 41 | |
| 10 | 4.4 | 0.7 | 19.65 | 756 | 1.91 | 60 | 55 | |
| 16 | 5.7 | 0.7 | 22.50 | 1119 | 1.21 | 80 | 72 | |
| 25 | 6.9 | 0.9 | 26.42 | 1597 | 0.78 | 105 | 93 | |
| 7x | 1.5 | 1.6 | 0.7 | 13.58 | 261 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 14.95 | 347 | 7.98 | 26 | 25 | |
| 10x | 1.5 | 1.6 | 0.7 | 15.00 | 344 | 13.3 | 3 5 | 19 |
| 2.5 | 2 | 0.7 | 17.20 | 463 | 7.98 | 26 | 25 | |
| 12x | 1.5 | 1.6 | 0.7 | 16.20 | 397 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 17.60 | 537 | 7.98 | 26 | 25 | |
| 16x | 1.5 | 1.6 | 0.7 | 18.50 | 535 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 21.50 | 738 | 7.98 | 26 | 25 | |
| 19x | 1.5 | 1.6 | 0.7 | 18.80 | 598 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 21.57 | 831 | 7.98 | 26 | 25 | |
| 24x | 1.5 | 1.6 | 0.7 | 21.70 | 718 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 24.70 | 1029 | 7.98 | 26 | 25 | |
| 27x | 1.5* | 1.6 | 0.8 | 23.99 | 810 | 13.5 | 15 | 19 |
| 2.5* | 2 | 0.8 | 26.78 | 1119 | 8.1 | 20 | 25 | |
| 30x | 1.5* | 1.6 | 0.8 | 24.77 | 874 | 13.5 | 15 | 19 |
| 2.5* | 2 | 0.8 | 27.64 | 1212 | 8.1 | 20 | 25 | |
Примечание: Три, четыре, пять и другие многожильные кабели могут быть произведены с жилой желтозеленый. Электропроводности для одножильных кабелей вычислены на 3 близких кабеля, для двухжильных кабелей с двумя проводниками под напряжением и для трехжильных кабелей с тремя проводниками под напряжением. Внешние диаметры приблизительные и могут отличаться макс. на +/-3%.
(*) Допустимые нагрузки по току соответствуют нормам UNEL 35026, подземные — стандарту CEI 64-8-61 (температура земли 20°C, глубина 0.8 м, удельное сопротивление грунта 1.5 км/Вт).
