FG7(O)R 0,6/1kV
Производитель — TRATOS
Оценка (средняя 5)
UG7 (O )R 0,6/1kV — RG7 (O )R 0,6/1kV Гибкий или жесткий силовой кабель для стационарных установок. Не распространяется огнем и низкой коррозионной газов. G7 HEPR качество изоляцией. CEI 20-13 / 20-22II / 20-35 (EN60332 -1) 20-37 pt.2 (EN50267 ) / 20-52 TABELLE UNEL 35375 —...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — FG7(O)R 0,6/1kV
UG7 (O)R 0,6/1kV — RG7 (O)R 0,6/1kV
Гибкий или жесткий силовой кабель для стационарных установок. Не распространяется огнем и низкой коррозионной газов. G7 HEPR качество изоляцией.
CEI 20-13 / 20-22II / 20-35 (EN60332-1) 20-37 pt.2 (EN50267) / 20-52 TABELLE UNEL 35375 — 35376 — 35377

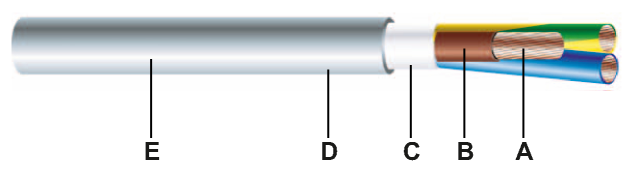

Соответствует стандартам BT 2006/95/CE A Гибкие или негибкие медные или луженые медные проводники.
B Изоляция HEPR качества G7.
C Неволокнистый и негидроскопичный наполнитель.
D ПВХ оболочка RZ качества.
E Маркировка.
Номинальное напряжение Uo/U: 0,6/1kV
Максимальное напряжение Um: 1200V
Максимальная рабочая температура: +90°C
Максимальная температура корокого замыкания:
сечение до 240 mm2: +250°C
сечение более 240 mm2: +220°C

Основные характеристики
Мощность и контроль использования наружных и внутренних работ, даже мокрая. Подходит для стационарной установки на открытом воздухе, в трубе или каналов, кладка, металлы структур, контактному проводу и за прямые или косвенные подземной проводки.

Эксплуатация
Минимальная температура установки и эксплуатации: 0°C;
Минимальный радиус изгиба кабеля в диаметре D в мм:
Силовые гибкие кабели, класс 5 4 D
Жесткий кабель, класс 1 and 2 6 D
Контрольные гибкие кабели, класс 5 6 D
Максимальное тяговое напряжение (в процессе установки, при растяжении кабель не должен вращаться вокруг своей оси)
Во время установки 50 Н/мм2
Статическое напряжение 15 Н/мм2

Упаковка
100 м кольца в термопластичные пленке до 5x6мм2.
Барабаны по договоренности.
Основные цвета:
Одножильный: черный;
Двухжильный: голубой-коричневый;
Трехжильный: коричневый-черный-серый (или голубой-коричневый-желтозеленый);
Четырехжильный: голубой-коричневый-черный-серый (или желтозеленый вместо голубой);
Пятижильный: желтозеленый-голубой-коричневый-черный-серый (или черный вместо желтозеленый); Многожильный: черный с нумерацией.
Цвет оболочки:
светлосерый RAL 7035.
Маркировка:
TRATOS — ECOFLEX- CEI 20 22II -IEMMEQU — год — FG7 (O)R-0,61/kV — форма x секция — внутренний рабочий номер — прогрессивная длина
UNEL 35375

Кол-во жил Сечение Диаметр проводника прибл. Толщина изоляции Прибл. внешний диаметр Вес кабеля прибл. Сопротивление (меди при 20 °C) Допустимые нагрузки по току, A
  мм2 мм мм мм кг/км Ом/км 30°C на открытом воздухе или в трубе (*) 20° C в земле
1x 1.5 1.6 0.7 6.05 51 13.3 20 21
2.5 2 0.7 6.50 63 7.98 28 27
4 2.6 0.7 7.15 84 4.95 37 35
6 3.4 0.7 7.50 104 3.3 48 44
10 4.4 0.7 7.99 152 1.91 66 59
16 5.7 0.7 9.10 211 1.21 88 77
25 6.9 0.9 10.4 301 0.78 117 100
35 8.1 0.9 11.70 396 0.554 144 121
50 9.8 1 14.05 556 0.386 175 150
70 11.6 1.1 15.90 761 0.272 222 184
95 13.3 1.1 17.59 991 0.206 269 217
120 15.1 1.2 19.90 1219 0.161 312 259
150 16.8 1.4 22.01 1517 0.129 355 287
185 18.6 1.6 24.20 1821 0.106 417 323
240 21.4 1.7 26.88 2366 0.0801 490 379
300 23.9 1.8 31.70 2947 0.0641 - 429
400 27.5 2 35.10 3870 0.0486 - 541
2x 1.5 1.6 0.7 9.6 125 13.3 22 23
2.5 2 0.7 10.10 151 7.98 30 30
4 2.6 0.7 11.90 210 4.95 4 0 39
6 3.4 0.7 12.70 260 3.3 51 49
10 4.4 0.7 14.27 395 1.91 69 66
16 5.7 0.7 16.30 576 1.21 91 86
25 6.9 0.9 19.00 806 0.78 119 111
35 8.1 0.9 21.40 1052 0.554 146 136
50 9.8 1 25.50 1465 0.386 175 168
70 11.6 1.1 30.80 2282 0.272 221 207
95 13.3 1.1 33.90 2917 0.206 265 245
120 15.1 1.2 37.90 3678 0.161 305 284
150 16.8 1.4 42.00 4028 0.129 - 324
3x 1.5 1.6 0.7 9.90 142 13.3 19.5 19
2.5 2 0.7 11.00 185 7.98 26 25
4 2.6 0.7 12.50 246 4.95 35 32
6 3.4 0.7 13.50 317 3.3 44 41
10 4.4 0.7 16.50 503 1.91 60 55
16 5.7 0.7 18.50 690 1.21 80 72
25 6.9 0.9 21.90 991 0.78 105 93
35 8.1 0.9 23.99 1370 0.554 128 114
50 9.8 1 29.50 1941 0.386 154 141
70 11.6 1.1 33.90 2680 0.272 194 174
95 13.3 1.1 37.80 3487 0.206 233 206
120 15.1 1.2 42.66 4406 0.161 268 238
150 16.8 1.4 46.87 5440 0.129 300 272
185 18.6 1.6 53.50 6750 0.106 340 306
240 21.4 1.7 60.65 8778 0.0801 398 360

Примечание: Три, четыре, пять и другие многожильные кабели могут быть произведены с жилой желтозеленый. Электропроводности для одножильных кабелей вычислены на 3 близких кабеля, для двухжильных кабелей с двумя проводниками под напряжением и для трехжильных кабелей с тремя проводниками под напряжением. Внешние диаметры приблизительные и могут отличаться макс. на +/-3%.
(*) Допустимые нагрузки по току соответствуют нормам UNEL 35026, подземные — стандарту CEI 64-8-61 (температура земли 20°C, глубина 0.8 м, удельное сопротивление грунта 1.5 км/Вт).


UNEL 35375 — 35377
Кол-во жил Сечение Диаметр проводника прибл. Толщина изоляции Прибл. внешний диаметр Вес кабеля прибл. Сопротивление (меди при 20 °C) Допустимые нагрузки по току, A
  мм2 мм мм мм кг/км Ом/км 30°C на открытом воздухе или в трубе (*) 20° C в земле
4x 1.5 1.6 0.7 11.00 171 13.3 19.5 19
2.5 2 0.7 12.00 222 7.98 26 25
4 2.6 0.7 13.40 294 4.95 35 32
6 3.4 0.7 14.50 386 3.3 44 41
10 4.4 0.7 17.80 611 1.91 60 55
16 5.7 0.7 20.90 886 1.21 80 72
25 6.9 0.9 23.80 1255 0.78 105 93
3x35 + 1x25 8.1 0.9 26.50 1611 0.554 130 114
3x50 + 1x25 9.8 1 29.90 2142 0.386 155 141
3x70 + 1x35 11.6 1.1 35.80 3037 0.272 194 174
3x95 + 1x50 13.3 1.1 40.90 4047 0.206 235 206
3x120+ 1x70 15.1 1.2 46.95 5327 0.161 267 238
3x150+ 1x95 16.8 1.4 51.77 6635 0.129 - 272
3x185+ 1x95 18.6 1.6 56.77 7833 0.106 - 306
3x240 + 1x150 21.4 1.7 65.90 10476 0.0801 - 360
5G 1.5 1.6 0.7 11.50 197 13.3 19.5 19
2.5 2 0.7 12.95 266 7.98 26 25
4 2.6 0.7 14.95 361 4.95 35 32
6 3.4 0.7 16.05 471 3.3 44 41
10 4.4 0.7 19.64 756 1.91 60 55
16 5.7 0.7 23.77 1119 1.21 80 72
25 6.9 0.9 26.81 1597 0.78 105 93
7x 1.5 1.6 0.7 12.50 238 13.3 19.5 19
2.5 2 0.7 14.20 329 7.98 26 25
10x 1.5 1.6 0.7 15.24 334 13.3 3 5 19
2.5 2 0.7 16.60 466 7.98 26 25
12x 1.5 1.6 0.7 16.10 380 13.3 19.5 19
2.5 2 0.7 17.90 754 7.98 26 25
16x 1.5 1.6 0.7 18.80 549 13.3 19.5 19
2.5 2 0.7 19.90 848 7.98 26 25
19x 1.5 1.6 0.7 19.70 612 13.3 19.5 19
2.5 2 0.7 22.80 1049 7.98 26 25
24x 1.5 1.6 0.7 22.30 733 13.3 19.5 19
2.5 2 0.7 25.90 1140 7.98 26 25
27x 1.5* 1.6 0.8 23.99 829 13.5 15 19
2.5* 2 0.8 26.78 1234 8.1 20 25
30x 1.5* 1.6 0.8 24.77 894 13.5 15 19
2.5* 2 0.8 27.64 1331 8.1 20 25

Примечание: Три, четыре, пять и другие многожильные кабели могут быть произведены с жилой желтозеленый. Электропроводности для одножильных кабелей вычислены на 3 близких кабеля, для двухжильных кабелей с двумя проводниками под напряжением и для трехжильных кабелей с тремя проводниками под напряжением. Внешние диаметры приблизительные и могут отличаться макс. на +/-3%.
(*) Допустимые нагрузки по току соответствуют нормам UNEL 35026, подземные — стандарту CEI 64-8-61 (температура земли 20°C, глубина 0.8 м, удельное сопротивление грунта 1.5 км/Вт).


UNEL 35376
Кол-во жил Сечение Диаметр проводника прибл. Толщина изоляции Прибл. внешний диаметр Вес кабеля прибл. Сопротивление (меди при 20 °C) Допустимые нагрузки по току, A
  мм2 мм мм мм кг/км Ом/км 30°C на открытом воздухе или в трубе (*) 20° C в земле
1x 1.5 U 1.4 0.7 6.4 50 12.1 20 26
2.5 U 1.8 0.7 6.9 60 7.41 28 34
4 U 2.3 0.7 7.5 80 4.61 37 44
6 U 2.8 0.7 8.1 100 3.08 48 56
10 R 4 0.7 9.0 150 1.83 66 73
16 R 5.1 0.7 10.0 210 1.15 88 95
25 R 6.4 0.9 11.7 320 0.727 117 121
35 R 7.3 0.9 13.0 410 0.524 144 146
50 R 8.5 1 14.7 530 0.387 175 173
70 R 10.2 1.1 16.6 750 0.268 222 213
95 R 12 1.1 18.6 1050 0.193 269 252
120 R 13.4 1.2 20.5 1300 0.153 312 287
150 R 14.6 1.4 22.8 1600 0.124 355 324
185 R 16.4 1.6 25.0 2000 0.0991 417 363
240 R 18.6 1.7 27.9 2500 0.0754 490 419
300 R 21.1 1.8 30.7 3100 0.0601 - 474
400 R 23.5 2 35.0 3900 0.0470 - 541
500 R 26.5 2.2 38.6 5000 0.0366 - 633
2x 1.5 U 1.4 0.7 11.5 140 12.1 22 24
2.5 U 1.8 0.7 12.4 180 7.41 30 31
4 U 2.3 0.7 13.6 220 4.61 40 41
6 U 2.8 0.7 14.7 280 3.09 51 52
10 R 4 0.7 16.6 430 1.83 69 71
16 R 5.1 0.7 18.6 600 1.15 91 92
25 R 6.4 0.9 22.1 930 0.727 119 124
35 R 7.3 0.9 24.6 1200 0.524 146 150
50 R 8.5 1 28.1 1600 0.397 175 180
70 R 10.2 1.1 31.7 2200 0.268 221 211
95 R 12 1.1 35.9 2900 0.193 265 240
120 R 13.4 1.2 39.8 3500 0.153 305 275

Примечание: Три, четыре, пять и другие многожильные кабели могут быть произведены с жилой желтозеленый. Электропроводности для одножильных кабелей вычислены на 3 близких кабеля, для двухжильных кабелей с двумя проводниками под напряжением и для трехжильных кабелей с тремя проводниками под напряжением. Внешние диаметры приблизительные и могут отличаться макс. на +/-3%.
(*) Допустимые нагрузки по току соответствуют нормам UNEL 35026, подземные — стандарту CEI 64-8-61 (температура земли 20°C, глубина 0.8 м, удельное сопротивление грунта 1.5 км/Вт).


UNEL 35376
Кол-во жил Сечение Диаметр проводника прибл. Толщина изоляции Прибл. внешний диаметр Вес кабеля прибл. Сопротивление (меди при 20 °C) Допустимые нагрузки по току, A
  мм2 мм мм мм кг/км Ом/км 30°C на открытом воздухе или в трубе (*) 20° C в земле
  1.5 U 1.4 0.7 12.0 1 70 12.1 19.5 22
2.5 U 1.8 0.7 13.0 2 10 7.41 26 29
4 U 2.3 0.7 14.3 270 4.6 3 5 37
6 U 2.8 0.7 15.5 360 3.08 44 46
10 R 4 0.7 17.5 540 1.83 60 61
16 R 5.1 0.7 19.7 770 1.15 80 75
25 R 6.4 0.9 23.4 1200 0.727 105 101
35 R 7.3 0.9 26.2 1500 0.524 128 122
50 R 8.5 1 29.9 2000 0.391 154 144
70 R 10.2 1.1 34.1 2800 0.268 194 178
95 R 12 1.1 38.3 3700 0.195 233 211
120 R 13.4 1.2 44.7 4500 0.153 268 240
150 R 14.6 1.4 42.5 5600 0.124 300 271
185 R 16.4 1.6 52.9 6900 0.0991 340 304
240 R 18.6 1.7 59.3 8900 0.0754 398 351
  1.5 U 1.4 0.7 12.9 2 10 12.1 19.5 22
2.5 U 1.8 0.7 14.0 260 7.41 26 29
4 U 2.3 0.7 15.4 350 4.61 35 307
6 U 2.8 0.7 16.7 460 3.08 44 46
10 R 4 0.7 19.0 700 1.83 60 61
16 R 5.1 0.7 21.5 1000 1.15 80 75
25 R 6.4 0.9 25.7 1500 0.727 105 101
3x35 + 25 R 7.3 0.9 28.0 1800 0.524 130 126
3x50 + 25 R 8.5 1 31.1 2200 0.387 155 152
3x70 + 35 R 10.2 1.1 35.4 3100 0.268 195 190
3x95 + 50 R 12 1.1 40.3 4100 0.193 235 231
3x120 + 70 R 13.4 1.2 44.9 5200 0.153 268 265
3x150 + 95 R 14.6 1.4 50.3 6400 0.124 - 300
3x185 + 95 R 16.4 1.6 54.9 7800 0.0991 - 348
3x240 + 150 R 18.6 1.7 62.8 10300 0.0754 - 405
3x300 + 150 R 21.1 1.8 67.8 12300 0.0601 - 456
3x400 + 240 R 23.5 2 78.8 16200 0.0470 - 522
5G 1.5 U 1.4 0.7 13.8 260 12.1 19.5 22
2.5 U 1.8 0.7 15 330 7.41 26 29
4 U 2.3 0.7 16.5 460 4.61 35 37
6 U 2.8 0.7 18.1 570 3.08 44 46
10 R 4 0.7 20.6 860 1.83 60 61
16 R 5.1 0.7 23.4 1200 1.15 80 75
25 R 6.4 0.9 28.0 1800 0.727 105 101
35 R 7.3 0.9 31.5 2300 0.524 128 122
50 R 8.5 1 36.5 3100 0.387 154 144

Примечание: Три, четыре, пять и другие многожильные кабели могут быть произведены с жилой желтозеленый. Электропроводности для одножильных кабелей вычислены на 3 близких кабеля, для двухжильных кабелей с двумя проводниками под напряжением и для трехжильных кабелей с тремя проводниками под напряжением. Внешние диаметры приблизительные и могут отличаться макс. на +/-3%.
(*) Допустимые нагрузки по току соответствуют нормам UNEL 35026, подземные — стандарту CEI 64-8-61 (температура земли 20°C, глубина 0.8 м, удельное сопротивление грунта 1.5 км/Вт).
