FG7OH2M1 0,6/1KV
Производитель —
Оценка (средняя 4)
Гибкий силовой и контрольный кабель для стационарной установки с экраном из луженой медной оплетки и изоляцией HEPR G7 (этилен -пропиленовая резина). Огнестойкий, без галогенов с низкой эмиссией дыма, токсических и коррозийных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — FG7OH2M1 0,6/1KV
Гибкий силовой и контрольный кабель для стационарной установки с экраном из луженой медной оплетки и изоляцией HEPR G7 (этилен-пропиленовая резина). Огнестойкий, без галогенов с низкой эмиссией дыма, токсических и коррозийных газов, бензо-маслостойкий (oil resistant).
CEI 20-13 / 20-22 III (EN50266) / 20-35 (EN60332-1)
20-37 (EN50267) / TABELLE UNEL 35382 — 35384
Все тесты стандарта CEI 20-38 пройдены. Соответствует стандартам BT 2006/95/CE

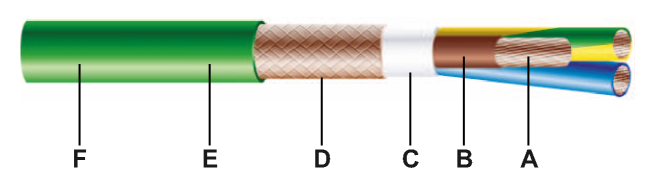

A Гибкий медный проводник.
B Изоляция HEPR качества G7.
C Неволокнистый и негидроскопичный наполнитель.
D Экран в виде луженой медной оплетки.
E Термоплаcтичная, бензо-маслостойкая оболочка качества M1.
F Маркировка.
| Номинальное напряжение Uo/U: | 0,6/1kV |
| Максимальное напряжение Um: | 1200V |
| Максимальная рабочая температура: | +90°C |
| Максимальная температура корокого замыкания: | +250°C |
Такие кабели широко используются в среднем диапазоне механических напряжений и подразумевают свободное сгибание без значительных растягивающих и крутящих нагрузок. Предназначены для работы в сухих и влажных помещениях, в том числе и на открытой площадке, для передачи без помех сигналов в измерительных, управляющих и регулировочных приборах, в которых необходимо электромагнитное экранирование. Кабель используется в станкостроении, в инструментальном производстве, на конвейерах и монтажных линиях. Тестирование показало их абсолутную маслостойкость практически по всем химреактивам. Важнейшим свойством этого вида кабеля является его защита от токсичных и едких газов в случае пожара. Он также используется для подачи питания аварийных выходов.
Эксплуатация
Минимальная температура установки и эксплуатации: -30°C;
Минимальный радиус изгиба кабеля в диаметре D в мм:
| Силовые гибкие кабели, класс 5 | 8 D |
| Контрольные гибкие кабели, класс 5 | 8 D |
| Максимальное тяговое напряжение: | |
| Во время установки | 50 Н/мм2 |
| Статическое напряжение | 15 Н/мм2 |
Барабаны по договоренности.
Основные цвета:
Одножильный: черный;
Двухжильный: голубой-коричневый;
Трехжильный: коричневый-черный-серый (или голубой-коричневый-желтозеленый);
Четырехжильный: голубой-коричневый-черный-серый (или желтозеленый вместо голубой);
Пятижильный: желтозеленый-голубой-коричневый-черный-серый (или черный вместо желтозеленый); Многожильный: черный с нумерацией.
Цвет оболочки:
зеленый.
Маркировка:
TRATOS — IEMMEQU — CEI 20 22III — CAT. C -year — FG7OH2M1-0,61/kV — форма x секция — внутренний рабочий номер — прогрессивная длина
| Кол-во жил | Сечение | Диаметр проводника прибл. | Толщина изоляции | Прибл. внешний диаметр | Вес кабеля прибл. | Сопротивление (меди при 20 °C) | Допустимые нагрузки по току, A | |
| мм2 | мм | мм | мм | кг/км | Ом/км | 30°C на открытом воздухе или в трубе | (*) 20° C в земле | |
| 2x | 1.5 | 1.6 | 0.7 | 12.55 | 241 | 13.3 | 22 | 23 |
| 2.5 | 2 | 0.7 | 13.46 | 280 | 7.98 | 30 | 30 | |
| 4 | 2.6 | 0.7 | 14.47 | 336 | 4.95 | 40 | 39 | |
| 6 | 3.4 | 0.7 | 15.48 | 395 | 3.3 | 51 | 49 | |
| 10 | 4.4 | 0.7 | 18.41 | 567 | 1.91 | 69 | 66 | |
| 16 | 5.7 | 0.7 | 20.45 | 738 | 1.21 | 91 | 86 | |
| 25 | 6.9 | 0.9 | 25.25 | 1107 | 0.78 | 119 | 111 | |
| 35 | 8.1 | 0.9 | 27.69 | 1403 | 0.554 | 146 | 136 | |
| 50 | 9.8 | 1 | 30.55 | 1830 | 0.386 | 175 | 168 | |
| 70 | 11.6 | 1.1 | 36.36 | 2571 | 0.272 | 221 | 207 | |
| 95 | 13.3 | 1.1 | 39.02 | 3143 | 0.206 | 265 | 215 | |
| 120 | 15.1 | 1.2 | 46.29 | 4316 | 0.161 | 305 | 284 | |
| 150 | 16.8 | 1.4 | 52.79 | 5547 | 0.129 | - | 324 | |
| 3x | 1.5 | 1.6 | 0.7 | 12.95 | 262 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 13.95 | 316 | 7.98 | 26 | 25 | |
| 4 | 2.6 | 0.7 | 15.01 | 380 | 4.95 | 35 | 32 | |
| 6 | 3.4 | 0.7 | 16.12 | 456 | 3.3 | 44 | 41 | |
| 10 | 4.4 | 0.7 | 19.33 | 675 | 1.91 | 60 | 55 | |
| 16 | 5.7 | 0.7 | 22.34 | 939 | 1.21 | 80 | 72 | |
| 25 | 6.9 | 0.9 | 26.59 | 1346 | 0.78 | 105 | 93 | |
| 35 | 8.1 | 0.9 | 29.22 | 1744 | 0.554 | 128 | 114 | |
| 50 | 9.8 | 1 | 32.33 | 2262 | 0.386 | 154 | 141 | |
| 70 | 11.6 | 1.1 | 38.45 | 3188 | 0.272 | 194 | 176 | |
| 95 | 13.3 | 1.1 | 44.17 | 4309 | 0.206 | 233 | 206 | |
| 120 | 15.1 | 1.2 | 51.56 | 5635 | 0.161 | 268 | 238 | |
| 150 | 16.8 | 1.4 | 56.61 | 6921 | 0.129 | 300 | 272 | |
| 185 | 18.6 | 1.6 | 60.18 | 8079 | 0.106 | 340 | 306 | |
| 240 | 21.4 | 1.7 | 69.67 | 10639 | 0.0801 | 398 | 360 | |
Примечание: Три, четыре, пять и другие многожильные кабели могут быть произведены с жилой желтозеленый. Электропроводности для одножильных кабелей вычислены на 3 близких кабеля, для двухжильных кабелей с двумя проводниками под напряжением и для трехжильных кабелей с тремя проводниками под напряжением. Внешние диаметры приблизительные и могут отличаться макс. на +/-3%.
(*) Допустимые нагрузки по току соответствуют нормам UNEL 35026, подземные — стандарту CEI 64-8-61 (температура земли 20°C, глубина 0.8 м, удельное сопротивление грунта 1.5 км/Вт).
| Кол-во жил | Сечение | Диаметр проводника прибл. | Толщина изоляции | Прибл. внешний диаметр | Вес кабеля прибл. | Сопротивление (меди при 20 °C) | Допустимые нагрузки по току, A | |
| мм2 | мм | мм | мм | кг/км | Ом/км | 30°C на открытом воздухе или в трубе | (*) 20° C в земле | |
| 4x | 1.5 | 1.6 | 0.7 | 13.77 | 298 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 14.83 | 357 | 7.98 | 26 | 25 | |
| 4 | 2.6 | 0.7 | 16.09 | 438 | 4.95 | 35 | 32 | |
| 6 | 3.4 | 0.7 | 17.30 | 535 | 3.3 | 44 | 41 | |
| 10 | 4.4 | 0.7 | 20.86 | 802 | 1.91 | 60 | 55 | |
| 16 | 5.7 | 0.7 | 24.63 | 1164 | 1.21 | 80 | 72 | |
| 25 | 6.9 | 0.9 | 28.83 | 1664 | 0.78 | 105 | 93 | |
| 3x35 + 1x25 | 8.1 | 0.9 | 31.09 | 2038 | 0.554 | 130 | 114 | |
| 3x50 + 1x25 | 9.8 | 1 | 34.66 | 2606 | 0.386 | 155 | 141 | |
| 3x70 + 1x35 | 11.6 | 1.1 | 39.83 | 3540 | 0.272 | 194 | 174 | |
| 3x95 + 1x50 | 13.3 | 1.1 | 45.85 | 4818 | 0.206 | 235 | 206 | |
| 3x120+ 1x70 | 15.1 | 1.2 | 53.86 | 6358 | 0.161 | 267 | 238 | |
| 3x150+ 1x95 | 16.8 | 1.4 | 59.01 | 7852 | 0.129 | - | 272 | |
| 3x185+ 1x95 | 18.6 | 1.6 | 62.78 | 9066 | 0.106 | - | 306 | |
| 3x240 + 1x150 | 21.4 | 1.7 | 72.88 | 12078 | 0.0801 | - | 360 | |
| 5G | 1.5 | 1.6 | 0.7 | 14.90 | 351 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 16.16 | 424 | 7.98 | 26 | 25 | |
| 4 | 2.6 | 0.7 | 17.52 | 527 | 4.95 | 35 | 32 | |
| 6 | 3.4 | 0.7 | 18.89 | 653 | 3.3 | 44 | 41 | |
| 10 | 4.4 | 0.7 | 23.66 | 1027 | 1.91 | 60 | 55 | |
| 16 | 5.7 | 0.7 | 26.93 | 1415 | 1.21 | 80 | 72 | |
| 25 | 6.9 | 0.9 | 31.63 | 2022 | 0.78 | 105 | 93 | |
| 7x | 1.5 | 1.6 | 0.7 | 15.73 | 399 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 17.11 | 496 | 7.98 | 26 | 25 | |
| 10x | 1.5 | 1.6 | 0.7 | 17.80 | 503 | 13.3 | 3 5 | 19 |
| 2.5 | 2 | 0.7 | 19.48 | 644 | 7.98 | 26 | 25 | |
| 12x | 1.5 | 1.6 | 0.7 | 19.23 | 574 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 21.15 | 732 | 7.98 | 26 | 25 | |
| 16x | 1.5 | 1.6 | 0.7 | 20.99 | 690 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 23.95 | 950 | 7.98 | 26 | 25 | |
| 19x | 1.5 | 1.6 | 0.7 | 22.64 | 813 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 24.94 | 1056 | 7.98 | 26 | 25 | |
| 24x | 1.5 | 1.6 | 0.7 | 24.57 | 972 | 13.3 | 19.5 | 19 |
| 2.5 | 2 | 0.7 | 28.24 | 1281 | 7.98 | 26 | 25 | |
Примечание: Три, четыре, пять и другие многожильные кабели могут быть произведены с жилой желтозеленый. Электропроводности для одножильных кабелей вычислены на 3 близких кабеля, для двухжильных кабелей с двумя проводниками под напряжением и для трехжильных кабелей с тремя проводниками под напряжением. Внешние диаметры приблизительные и могут отличаться макс. на +/-3%.
(*) Допустимые нагрузки по току соответствуют нормам UNEL 35026, подземные — стандарту CEI 64-8-61 (температура земли 20°C, глубина 0.8 м, удельное сопротивление грунта 1.5 км/Вт).
