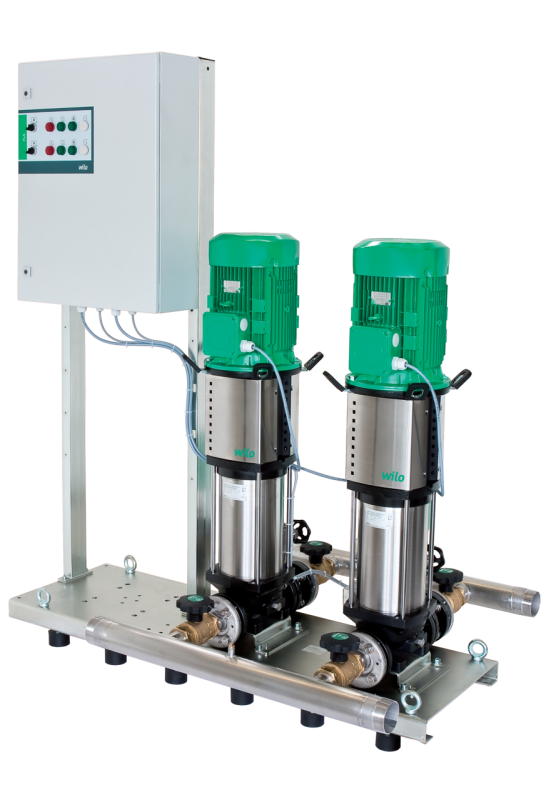

FLA-2 Helix V 1606 PN10
Производитель —
Оценка (средняя 4)
Технический паспорт Характеристики Габаритный чертеж Мощность Макс. температура перекачиваемой жидкости T 50 В°C Температура окружающей среды, макс. T 40 В°C Максимальное рабочее давление p max 10 бар Номинальные внутренние...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — FLA-2 Helix V 1606 PN10
Технический паспорт
Характеристики
Габаритный чертеж
| Мощность | |
|---|---|
| Макс. температура перекачиваемой жидкости T | 50 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Максимальное рабочее давление pmax | 10 бар |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | R 2ВЅ |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | R 2ВЅ |
| Число секций | 6 |
| Количество резервных насосов | 1 |
| Кол. рабочих насосов | 1 |
| Мотор | |
| Подключение к сети | 3~400 V, 50 Hz |
| Допустимый перепад напряжения | В±10 % |
| Класс изоляции | F |
| Степень защиты | IP 55 |
| Номинальная мощность электродвигателя P2 | 4.00 кВт |
| Номинальный ток 3~230 В, 50 Гц IN | 13.50 A |
| Номинальный ток 3~400 В, 50 Гц IN | 7.80 A |
| КПД электродвигателя ηm 50% | 84,3 % |
| КПД электродвигателя ηm 75% | 85,7 % |
| КПД электродвигателя ηm 100% | 85,8 % |
| Материалы | |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4301 [AISI304] |
| Рабочее колесо | 1.4307 [AISI304L] |
| Статическое уплотнение | EPDM |
| Mechanical seal | Q1BE3GG |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | FLA-2 Helix V 1606 PN10 |
| Арт.-№ | 2534360 |
| Вес, прим. m | 249 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Номинальные внутренние диаметры трубы с напорной стороны RPD
R 2ВЅНоминальные внутренние диаметры трубы на стороне всасывания RPS
R 2ВЅРазмеры H
1885 ммРазмеры H1
195 ммРазмеры H3
105 ммРазмеры HP
1115 ммРазмеры HS
760 ммРазмеры L
1200 ммРазмеры L1
300 ммРазмеры LS
600 ммРазмеры P
912 ммРазмеры P1
770 ммРазмеры P3
450 ммРазмеры P4
25 ммРазмеры X
600 ммХарактеристики
Характеристики
Схема подключения
Схема подключения
Система FLA, прямой пуск
AX0: Электроподключение к сети
AX1: Подсоединение насоса
AX2: Манометрический выключатель/контур датчика предельных значений
AX3: защита от недостатка воды; 1, 2 – поплавковый выключатель, датчик уровня; 1, 2, 3 – электроды уровня
AX5: беспотенциальный контакт; 1, 2, 3 – вкл. насоса (кроме тестового режима)
AX8: беспотенциальный контакт; 1, 2 – готовность к работе; 3, 4 – вкл. насоса; 5, 6, 7 – обобщенная сигнализация неисправности; 8, 9 – контроль аварийного перелива (поплавковый выключатель); 10, 11 – контроль аварийного перелива (сигнализация)
AX9: беспотенциальный контакт; 1, 2 – контроль сети питания
AX10: Сервисные клеммы (внимание: 230 В перем. тока при запуске насоса)
BX0: Электроподключение к сети
BX1: Подсоединение насоса
BX2: манометрический выключатель 2 / контур датчика предельных значений; 1, 2 – манометрический выключатель 2; 3, 4 – манометрический выключатель 3
BX3: защита от недостатка воды; 1, 2 – поплавковый выключатель, датчик уровня; 1, 2, 3 – электроды уровня
BX5: беспотенциальный контакт; 1, 2, 3 – вкл. насоса (кроме тестового режима)
BX8: беспотенциальный контакт; 1, 2 – готовность к работе; 3, 4 – вкл. насоса; 5, 6, 7 – обобщенная сигнализация неисправности; 8, 9 – контроль аварийного перелива (поплавковый выключатель); 10, 11 – контроль аварийного перелива (сигнализация)
BX9: беспотенциальный контакт; 1, 2 – контроль сети питания
BX10: Сервисные клеммы (внимание: 230 В перем. тока при запуске насоса)
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | FLA-2 Helix V 1606 PN10 |
| Арт.-№ | 2534360 |
| Номер EAN | 4048482217314 |
| Цвет | Зеленый/черный/серебристый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 249 |
| Длина (нетто) mm | 1200 |
| Ширина (нетто) mm | 962 |
| Высота (нетто) mm | 1885 |
| Вес (брутто) kg | 274 |
| Длина (брутто) mm | 0 |
| Ширина (брутто) mm | 0 |
| Высота (брутто) mm | 0 |
| Вид упаковки | Специальная палета |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Установка повышения давления с непрямым подключением и автоматическая компактная установка со сдвоенным насосом, представляющая собой дублирующее исполнение однонасосной установки для пожаротушения.
Комплектация:
Два (2) нормальновсасывающих многоступенчатых высоконапорных центробежных насоса в вертикальном исполнении. Рабочие и ведущие колеса, а также ступенчатый корпус из нержавеющей стали.
Вся высокоэффективная серия Helix оснащается удобным в обслуживании скользящим торцовым уплотнением (X-Seal) кассетной конструкции и стандартным уплотнением. Гибкий дизайн промежуточного корпуса обеспечивает непосредственный доступ к скользящему торцевому уплотнению. Стандартизированные электродвигатели IE2, 3-фазные, 2-полюсные.
Мембранный напорный бак (объем 8 л), система накопительных трубопроводов с всасывающей и напорной стороны для каждого насоса: обратный клапан, запорные арматуры с всасывающей и напорной стороны (в открытом состоянии опломбированы), манометр, манометрический переключатель для автоматического управления установкой.
В серийном исполнении с защитой насоса без вспомогательной энергии, посредством отбора минимальных объемов через байпас.
Прибор управления FLA для установок пожаротушения согл. DIN14462. Интегрирован в корпус из листовой стали.
Дублирующее исполнение прибора управления без взаимного блокирования, т.е. две полноценные, автономно работающие системы управления с отдельными линиями питания, управляющие одним насосом. Объем функций и соответствие в контексте DIN14462 подтверждены согласно отчету о проверке TÜV.
Комплектация насоса с одной системой управления:
Встроенное реле электродвигателя, предназначенное только для сигнализации неисправностей. В тестовом режиме реле электродвигателя активировано.
Переключатель Ручной режим-Автоматический режим. В автоматическое режиме управление насосом осуществляется от манометрического переключателя, возможно расширение системы до макс. 8 датчиков (последовательное подключение), например, внешнего включения/выключения, датчиков предельных значений и т.д. (более 8 датчиков - по запросу). Все сигналы датчиков, которые могут привести к пуску насоса, контролируются на обрыв провода и короткое замыкание.
Установка с программируемым таймером для регулярных пробных пусков.
Реле защиты от сухого хода, напр., для подключения поплавкового датчика отсутствия воды в накопительных резервуарах WILO FLA, электродов, манометрических переключателей и т.д. Состояние отсутствия воды сопровождается только сигнализацией неисправности. В функциональном режиме контроль отсутствия воды активирован.
С сигнальными лампами готовности к работе (зеленая), насос ВКЛ. (зеленая), неисправности (красная), запроса насоса (белая), а также беспотенциальными контактами готовности к работе, общей неисправности (возможна подача общего сигнала) и насос ВКЛ.
В контексте основополагающих требований директивы 2004/108/ЕС (электромагнитная совместимость) подходит для применения в промышленных и жилых сферах.
Установка смонтирована на фундаментной раме, готова к подключению к электросети и внешней системе трубопроводов.
| Мощность | |
|---|---|
| Макс. температура перекачиваемой жидкости T | 50 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Число секций | 6 |
| Количество резервных насосов | 1 |
| Кол. рабочих насосов | 1 |
| Мотор | |
| Подключение к сети | 3~400 V, 50 Hz |
| Допустимый перепад напряжения | В±10 % |
| Класс изоляции | F |
| Степень защиты | IP 55 |
| Номинальная мощность электродвигателя P2 | 4.00 кВт |
| Номинальный ток 3~230 В, 50 Гц IN | 13.50 A |
| Номинальный ток 3~400 В, 50 Гц IN | 7.80 A |
| КПД электродвигателя ηm 50% | 84,3 % |
| КПД электродвигателя ηm 75% | 85,7 % |
| КПД электродвигателя ηm 100% | 85,8 % |
| Материалы | |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4301 [AISI304] |
| Рабочее колесо | 1.4307 [AISI304L] |
| Статическое уплотнение | EPDM |
| Mechanical seal | Q1BE3GG |
| Подключения | |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | R 2ВЅ |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | R 2ВЅ |
| Данные для заказа | |
| Вес, прим. m | 249 кг |
| Тип | FLA-2 Helix V 1606 PN10 |
| Арт.-№ | 2534360 |
