Судовые кабели

Используются в качестве сигнальных и коммуникационных кабелей в радио-, радарных и информационных системах морских транспортных средств. Витая пара обеспечивает правильную передачу высокочастотных сигналов, а общий экран сводит к минимуму электромагнитные помехи окружающей среды.

Минимальная рекомендуемая температура для установки: -15 °С.
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической информации.

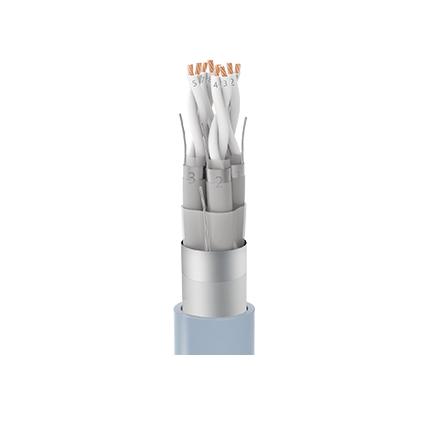

Проводник: Электролитический, многожильный, отожженный медный провод по IEC 60228, класс 2 (класс 5 и / или луженый по запросу)
Изоляция: Компаунд из сшитого полиэтилена (XLPE). Каждая пара образована белыми жилами с черными цифрами
Разделитель: Разделительная пленка поверх каждой пары
Индивидуальный экран: Электролитический, луженый, многожильный, медный заземляющий провод и экран из алюминиевой ленты на каждой паре
Разделитель: Разделительная пленка поверх каждой экранированной пары
Общий экран: Электролитический, луженый, многожильный, медный заземляющий провод и экран из алюминиевой ленты
Разделитель (опцион.): Общая разделительная пленка над общим экраном
Наружная оболочка: Не содержит галогенов, огнестойкая, из компаунда на основе полиолефина (SHF1)
Цвет: Черный или серый

Конструкция: IEC 60092 / 376
Испытания и материалы: IEC 60092 / 350-360
Пожароустойчивые: IEC 60332 / 1, IEC 60332 / 3-22 кат. A
Содержание галогена: IEC 60754 / 1-2
Выделение дыма: IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону: IEC 60811 / 403

Рабочая температура:-40°C / +90°C
Мин. радиус изгиба (стационарные): 6xD
Номинальное напряжение: 150 / 250 В
Испытательное напряжение: 1,5 кВ

Поперечное сечение (мм²)	Общий диаметр (мм)	Примерный вес (кг/км)	Мин. радиус изгиба, стационарная установка (мм)	Максимальное сопротивление проводников при 20°C (Ом / км)	Допустимая нагрузка по току при 45°C (A)
2x2x0,5	9.2	88	56	40.4	9
4x2x0,5	10.6	132	64	40.4	6
6x2x0,5	12.1	179	73	40.4	6
7x2x0,5	12.8	206	77	40.4	5
12x2x0,5	17.1	340	103	40.4	5
15x2x0,5	17.9	390	107	40.4	4
16x2x0,5	18.9	430	114	40.4	4
18x2x0,5	20.2	485	122	40.4	4
24x2x0,5	23.8	635	143	40.4	4
2x2x0,75	10.6	110	64	26	11
4x2x0,75	12.6	176	76	26	8
6x2x0,75	15.1	248	91	26	7
7x2x0,75	15.2	275	92	26	7
10x2x0,75	19.5	393	117	26	6
12x2x0,75	20.4	455	123	26	6
15x2x0,75	22.6	552	136	26	5
16x2x0,75	22.8	585	137	26	5
18x2x0,75	24	646	144	26	5
20x2x0,75	25.3	710	152	26	5
24x2x0,75	28.6	862	172	26	5
2x2x1	11.4	130	69	19.2	13
4x2x1	13.2	200	80	19.2	9
7x2x1	16	315	96	19.2	8
12x2x1	21.5	520	129	19.2	7
16x2x1	24.1	670	145	19.2	6
18x2x1	25.6	754	154	19.2	6
24x2x1	30.4	1005	183	19.2	6
2x2x1,5	13.4	164	81	12.8	17
4x2x1,5	15.9	272	96	12.8	12
6x2x1,5	19.4	395	116	12.8	11
7x2x1,5	19.4	440	117	12.8	10
8x2x1,5	22	508	132	12.8	10
10x2x1,5	25.1	629	151	12.8	9
12x2x1,5	26.1	730	157	12.8	9
14x2x1,5	27.5	831	165	12.8	8
15x2x1,5	29	887	174	12.8	8
16x2x1,5	29.3	942	176	12.8	8
18x2x1,5	31.1	1060	187	12.8	7
20x2x1,5	32.8	1161	197	12.8	7
24x2x1,5	36.9	1405	222	12.8	7
2x2x2,5	15.3	223	92	7.86	22
7x2x2,5	22	610	132	7.86	13
