Судовые кабели

Используются в качестве сигнальных и коммуникационных кабелей в радио-, радарных и информационных системах морских транспортных средств. Витая пара обеспечивает правильную передачу высокочастотных сигналов, а общий экран сводит к минимуму электромагнитные помехи окружающей среды.

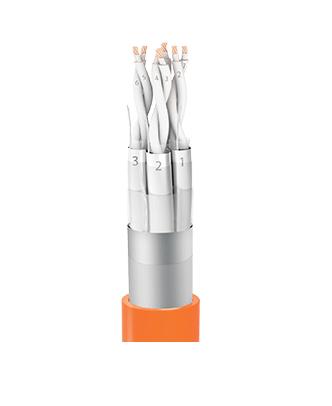

Проводник: Электролитический, многожильный, отожженный медный провод. IEC 60228, класс 2 (класс 5 и / или луженый по запросу)
Огнезащита: Микалента
Изоляция: Компаунд из сшитого полиэтилена (XLPE). Каждая пара образована белыми жилами с черными цифрами
Разделитель: Разделительная пленка поверх каждой пары
Индивидуальный экран: Электролитический, луженый, многожильный, медный заземляющий провод и экран из алюминиевой ленты на каждой паре
Разделитель: Разделительная пленка поверх каждой экранированной пары
Общий экран: Электролитический, луженый, многожильный, медный заземляющий провод и экран из алюминиевой ленты

Разделитель (опцион.): Общая разделительная пленка над общим экраном
Наружная оболочка: Не содержащая галогенов, пожароустойчивая, из компаунда на основе полиолефина (SHF 1)
Цвет: Оранжевый или зеленый

Конструкция: IEC 60092 / 376
Испытания и материалы: IEC 60092 / 350-360
Пожароустойчивые: IIEC 60332 / 1, IEC 60332 / 3-22 кат. A
Огнестойкость: IEC 60331 / 21, IEC 60331 / 1-2
Содержание галогена: IIEC 60754 / 1-2
Выделение дыма: IIEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону: IIEC 60811 / 403
Рабочая температура: — 40°C / + 90°C

Мин. радиус изгиба (стационарные): 6xD
Номинальное напряжение: 150 / 250 В
Испытательное напряжение: 1,5 кВ

Поперечное сечение (мм²)	Общий диаметр (мм)	Примерный вес (кг/км)	Мин. радиус изгиба, стационарная установка (мм)	Максимальное сопротивление проводников при 20°C (Ом / км)	Допустимая нагрузка по току при 45°C (A)
2x2x0,5	11.2	112	68	40.4	9
4x2x0,5	13	168	78	40.4	6
7x2x0,5	15.6	258	94	40.4	5
12x2x0,5	21	425	126	40.4	5
16x2x0,5	23.5	545	141	40.4	4
18x2x0,5	24.9	610	150	40.4	4
24x2x0,5	29.3	800	176	40.4	4
2x2x0,75	12.5	135	75	26	11
4x2x0,75	14.7	210	88	26	8
7x2x0,75	17.8	300	107	26	7
12x2x0,75	23.8	484	143	26	6
16x2x0,75	26.7	690	160	26	5
18x2x0,75	28.3	775	170	26	5
24x2x0,75	33.6	1028	202	26	5
2x2x1	13.2	148	79	19.2	13
4x2x1	15.6	236	94	19.2	9
7x2x1	18.9	370	113	19.2	8
12x2x1	25.6	625	154	19.2	7
16x2x1	28.6	800	172	19.2	6
18x2x1	30.4	896	182	19.2	6
24x2x1	36	1190	216	19.2	6
2x2x1,5	15.3	195	92	12.8	17
4x2x1,5	18.1	318	109	12.8	12
7x2x1,5	22	510	132	12.8	10
12x2x1,5	29.6	840	178	12.8	9
16x2x1,5	33.4	1096	201	12.8	8
18x2x1,5	35.2	1210	211	12.8	7
24x2x1,5	41.9	1630	252	12.8	7
