Судовые кабели

Используются в качестве сигнальных и коммуникационных кабелей в радио-, радарных и информационных системах морских транспортных средств. Витая пара обеспечивает правильную передачу высокочастотных сигналов, а общий экран сводит к минимуму электромагнитные помехи окружающей среды.

Минимальная рекомендуемая температура для установки: -15 °С.
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической информации.

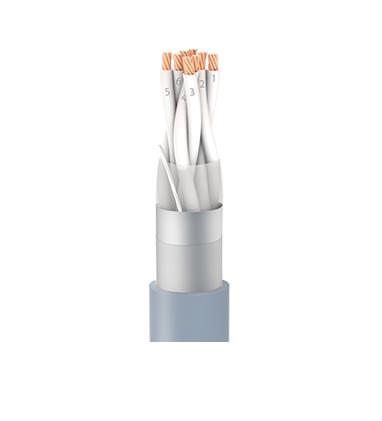

Проводник: Электролитический, многожильный, отожженный медный провод по IEC 60228, класс 2 (класс 5 и / или луженый по запросу)
Изоляция: Компаунд из сшитого полиэтилена (XLPE). Каждая пара образована белыми жилами с черными цифрами.
Внутреннее покрытие: Разделительная пленка.
Экран: Электролитический, луженый, многожильный, медный заземляющий провод и общий экран из алюминиевой ленты.
Разделитель (опцион.): Разделительная пленка поверх экрана.
Наружная оболочка: Не содержащая галогенов, пожароустойчивая, из компаунда на основе полиолефина (SHF 1).
Цвет: Черный или серый.

Конструкция: IEC 60092 / 376
Испытания и материалы: IEC 60092 / 350-360
Пожароустойчивые: IEC 60332 / 1, IEC 60332 / 3-22 кат. A
Содержание галогена: IEC 60754 / 1-2
Выделение дыма: IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону: IEC 60811 / 403

Рабочая температура: -40°C / + 90°C
Мин. радиус изгиба (стационарные): 6xD
Номинальное напряжение: 150/250 В
Испытательное напряжение: 1,5 кВ

Поперечное сечение (мм²)	Общий диаметр (мм)	Примерный вес (кг/км)	Мин. радиус изгиба, стационарная установка (мм)	Максимальное сопротивление проводников при 20°C (Ом / км)	Допустимая нагрузка по току при 45°C (A)
1x2x0,5	5.7	42	35	40.4	11
2x2x0,5	7.9	68	48	40.4	9
4x2x0,5	9.3	105	56	40.4	6
7x2x0,5	10.9	150	66	40.4	5
10x2x0,5	14.1	220	85	40.4	5
12x2x0,5	14.5	244	87	40.4	5
14x2x0,5	15.2	274	92	40.4	4
16x2x0,5	16.1	315	97	40.4	4
18x2x0,5	17.1	345	103	40.4	4
24x2x0,5	20.1	450	121	40.4	4
37x2x0,5	23.1	640	139	40.4	3
1x2x0,75	6.5	55	39	26	13
2x2x0,75	9.4	90	57	26	11
4x2x0,75	10.9	140	66	26	8
7x2x0,75	13.1	210	79	26	7
10x2x0,75	16.9	310	102	26	6
12x2x0,75	17.5	350	105	26	6
14x2x0,75	18.4	395	111	26	5
16x2x0,75	19.6	450	118	26	5
18x2x0,75	20.6	496	124	26	5
24x2x0,75	24.2	648	146	26	5
37x2x0,75	28.1	952	169	26	4
1x2x1	6.8	60	41	19.2	16
2x2x1	9.9	105	60	19.2	13
4x2x1	11.7	164	71	19.2	9
7x2x1	14	255	84	19.2	8
10x2x1	17.9	360	108	19.2	7
12x2x1	18.5	410	111	19.2	7
14x2x1	19.6	470	118	19.2	6
16x2x1	20.8	530	125	19.2	6
18x2x1	22	596	132	19.2	6
24x2x1	25.9	780	156	19.2	6
37x2x1	29.8	1132	179	19.2	5
1x2x1,5	7.9	80	48	12.8	20
1x3x1,5	8.6	101	52	12.8	17
2x2x1,5	11.8	145	71	12.8	17
4x2x1,5	13.9	234	84	12.8	12
7x2x1,5	16.7	370	101	12.8	10
10x2x1,5	21.4	520	129	12.8	9
12x2x1,5	22.3	610	134	12.8	9
14x2x1,5	23.5	690	141	12.8	8
16x2x1,5	25.1	782	151	12.8	8
18x2x1,5	26.3	864	158	12.8	7
24x2x1,5	31.3	1150	188	12.8	7
37x2x1,5	36.2	1694	218	12.8	6
1x2x2,5	9.1	107	55	7.86	27
1x3x2,5	9.7	138	58	7.86	22
