Судовые кабели

Используются в качестве сигнальных и коммуникационных кабелей в радио-, радарных и информационных системах морских транспортных средств. Витая пара обеспечивает правильную передачу высокочастотных сигналов, а общий экран сводит к минимуму электромагнитные помехи окружающей среды.

Минимальная рекомендуемая температура для установки: -15 °С.
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической информации.

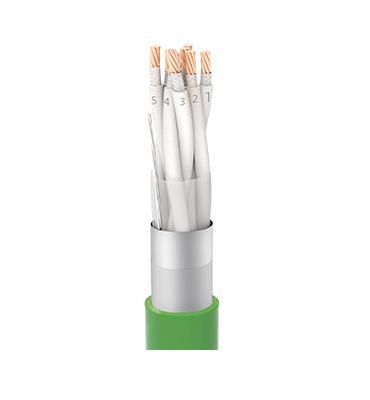

Проводник: Электролитический, многожильный, отожженный медный провод по IEC 60228, класс 2 (класс 5 и / или луженый по запросу)
Огнезащита: Микалента
Изоляция: Компаунд из сшитого полиэтилена (XLPE). Каждая пара образована белыми жилами с черными цифрами
Внутреннее покрытие: Разделительная пленка
Экран: Электролитический, луженый, многожильный, медный заземляющий провод и общий экран из алюминиевой ленты
Разделитель (опцион.): Разделительная пленка поверх экрана
Наружная оболочка: Не содержащая галогенов, пожароустойчивая, из компаунда на основе полиолефина (SHF 1)
Цвет: Оранжевый или зеленый

Конструкция: IEC 60092 / 376
Испытания и материалы: IEC 60092 / 350-360
Пожароустойчивые: IEC 60332 / 1, IEC 60332 / 3-22 кат. A
Огнестойкость: IEC 60331 / 21, IEC 60331 / 1-2
Содержание галогена: IEC 60754 / 1-2
Выделение дыма: IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону: IEC 60811 / 403

Рабочая температура: -40°C / +90°C
Мин. радиус изгиба (стационарные): 6xD
Номинальное напряжение: 150 / 250 В
Испытательное напряжение: 1,5 кВ

Поперечное сечение (мм²)	Общий диаметр (мм)	Примерный вес (кг/км)	Мин. радиус изгиба, стационарная установка (мм)	Максимальное сопротивление проводников при 20°C (Ом / км)	Допустимая нагрузка по току при 45°C (A)
1x2x0,5	6.6	50	40	40.4	11
2x2x0,5	9.6	85	58	40.4	9
4x2x0,5	11.3	130	68	40.4	6
7x2x0,5	13.3	190	80	40.4	5
10x2x0,5	17.3	276	104	40.4	5
12x2x0,5	17.8	310	107	40.4	5
14x2x0,5	18.7	350	113	40.4	4
16x2x0,5	20	400	120	40.4	4
18x2x0,5	21	440	126	40.4	4
24x2x0,5	22.6	555	136	40.4	4
37x2x0,5	28.6	832	172	40.4	3
1x2x0,75	7.5	60	45	26	13
2x2x0,75	11.3	115	68	26	11
4x2x0,75	13.1	170	79	26	8
7x2x0,75	15.7	260	95	26	7
10x2x0,75	20.4	380	123	26	6
12x2x0,75	21.1	430	127	26	6
14x2x0,75	22.4	494	135	26	5
16x2x0,75	23.6	550	142	26	5
18x2x0,75	25.1	620	151	26	5
24x2x0,75	29.5	810	178	26	5
37x2x0,75	34.2	1175	206	26	4
1x2x1	7.7	68	47	19.2	16
2x2x1	11.6	125	70	19.2	13
4x2x1	13.5	190	81	19.2	9
7x2x1	16.2	292	98	19.2	8
10x2x1	21.1	424	127	19.2	7
12x2x1	22	494	132	19.2	7
14x2x1	23.1	560	139	19.2	6
16x2x1	24.4	625	147	19.2	6
18x2x1	25.9	700	156	19.2	6
24x2x1	30.7	930	185	19.2	6
37x2x1	35.5	1355	213	19.2	5
1x2x1,5	8.9	90	54	12.8	20
2x2x1,5	13.2	160	80	12.8	17
4x2x1,5	15.7	260	95	12.8	12
7x2x1,5	18.9	405	114	12.8	10
10x2x1,5	24.7	596	149	12.8	9
12x2x1,5	25.6	682	154	12.8	9
14x2x1,5	26.9	775	162	12.8	8
16x2x1,5	28.7	880	173	12.8	8
18x2x1,5	30.4	985	183	12.8	7
24x2x1,5	36	1310	216	12.8	7
37x2x1,5	41.7	1910	251	12.8	6
