Судовые кабели

Используются в качестве сигнальных и коммуникационных кабелей в радио-, радарных и информационных системах морских транспортных средств. Витая пара обеспечивает правильную передачу высокочастотных сигналов, а общий экран сводит к минимуму электромагнитные помехи окружающей среды.

Минимальная рекомендуемая температура для установки: -15 °С.
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической информации.

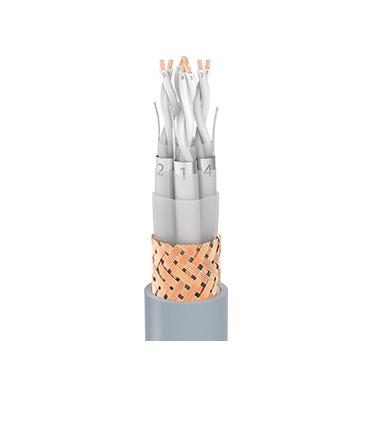

Проводник: Электролитический, многожильный, отожженный медный провод. IEC 60228, класс 2 (класс 5 и / или луженый по запросу)
Изоляция: Компаунд из сшитого полиэтилена (XLPE). Каждая пара образована белыми жилами с черными цифрами
Разделитель: Разделительная лента поверх пар
Индивидуальный экран: Электролитический, луженый, многожильный, медный заземляющий провод и экран из алюминиевой ленты на каждой паре
Внутреннее покрытие: Разделительная пленка
Общий экран: Экран с оплеткой из электролитической меди (мин. покрытие 90%) (оплетка из луженой медной проволоки по запросу)
Наружная оболочка: Не содержащая галогенов, пожароустойчивая, из компаунда на основе полиолефина (SHF 1)
Цвет: Черный или серый

Конструкция: IEC 60092 / 376
Испытания и материалы: IEC 60092 / 350-360
Пожароустойчивые: IEC 60332 / 1, IEC 60332 / 3-22 кат. A
Содержание галогена: IEC 60754 / 1-2
Выделение дыма: IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону: IEC 60811 / 403

Рабочая температура: -40°C / +90°C
Мин. радиус изгиба (стационарные): 6xD
Номинальное напряжение: 150 / 250 В
Испытательное напряжение: 1,5 кВ

Поперечное сечение (мм²)	Общий диаметр (мм)	Примерный вес (кг/км)	Мин. радиус изгиба, стационарная установка (мм)	Максимальное сопротивление проводников при 20°C (Ом / км)	Допустимая нагрузка по току при 45°C (A)
2x2x0,5	9.9	124	60	40.4	9
4x2x0,5	11.5	182	69	40.4	6
7x2x0,5	14	296	84	40.4	5
12x2x0,5	18	540	108	40.4	5
16x2x0,5	20	570	120	40.4	4
18x2x0,5	21	618	126	40.4	4
24x2x0,5	22.6	765	136	40.4	4
2x2x0,75	11.5	158	69	26	11
4x2x0,75	13.2	235	80	26	8
7x2x0,75	16.2	375	98	26	7
12x2x0,75	21.3	594	128	26	6
16x2x0,75	24.3	750	146	26	5
18x2x0,75	25.7	835	155	26	5
24x2x0,75	30.3	1090	182	26	5
2x2x1	12.1	175	73	19.2	13
4x2x1	14.5	295	87	19.2	9
7x2x1	17.2	428	104	19.2	8
12x2x1	22.6	680	136	19.2	7
16x2x1	25.8	860	155	19.2	6
18x2x1	27.1	942	163	19.2	6
24x2x1	31.9	1230	192	19.2	6
2x2x1,5	14.7	260	89	12.8	17
4x2x1,5	17.2	390	104	12.8	12
7x2x1,5	20.5	575	123	12.8	10
12x2x1,5	27.8	934	167	12.8	9
16x2x1,5	31	1175	186	12.8	8
18x2x1,5	32.8	1305	197	12.8	7
24x2x1,5	39	1790	234	12.8	7
