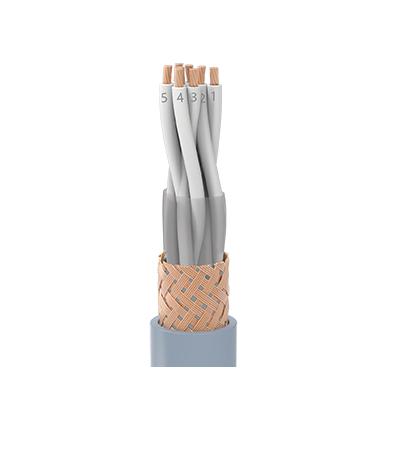

Судовые кабели

Используется в качестве управляющих и сигнальных кабелей в различном электромеханическом и электронном оборудовании на морских судах, в большинстве отсеков и открытой палубе судов. Благодаря общему экрану электромагнитные помехи сведены к минимуму.

Минимальная рекомендуемая температура для установки: -15 °С.
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической информации.

Проводник: Электролитический, многожильный, отожженный медный провод по IEC 60228, класс 2 (класс 5 и / или луженый по запросу)
Изоляция: Компаунд из сшитого полиэтилена (XLPE). Каждая пара образована белыми жилами с черными цифрами
Внутреннее покрытие: Разделительная пленка
Экран: Экран с оплеткой из электролитической меди (Мин. покрытие 90%) (оплетка из луженой медной проволоки по запросу)
Наружная оболочка: Не содержит галогенов, пожароустойчивая, из компаунда на основе полиолефина (SHF 1)
Цвет: Черный или серый

Конструкция: IEC 60092 / 376
Испытания и материалы: IEC 60092 / 350-360
Пожароустойчивые: IEC 60332 / 1, IEC 60332 / 3-22 кат. A
Содержание галогена: IEC 60754 / 1-2
Выделение дыма: IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону: IEC 60811 / 403

Рабочая температура: -40°C / +90°C
Мин. радиус изгиба (стационарные): 6xD
Номинальное напряжение: 150 / 250 В
Испытательное напряжение: 1,5 кВ

Поперечное сечение (мм²)	Общий диаметр (мм)	Примерный вес (кг/км)	Мин. радиус изгиба, стационарная установка (мм)	Максимальное сопротивление проводников при 20°C (Ом / км)	Допустимая нагрузка по току при 45°C (A)
1x2x0,5	6.3	58	38	40.4	11
1x4x0,5	7	71	42	40.4	9
2x2x0,5	8.7	98	53	40.4	9
4x2x0,5	9.2	134	56	40.4	6
5x2x0,5	10.7	155	65	40.4	6
7x2x0,5	11.7	194	71	40.4	5
8x2x0,5	12.6	217	76	40.4	5
10x2x0,5	15.1	300	91	40.4	5
12x2x0,5	15.5	330	93	40.4	5
14x2x0,5	16.2	372	98	40.4	4
16x2x0,5	17.3	420	104	40.4	4
18x2x0,5	18.1	456	109	40.4	4
19x2x0,5	18.1	468	109	40.4	4
20x2x0,5	19	490	114	40.4	4
24x2x0,5	19.4	560	117	40.4	4
37x2x0,5	24.1	810	145	40.4	3
1x2x0,75	7.1	75	43	26	13
1x4x0,75	8	102	48	26	11
2x2x0,75	10	124	60	26	11
4x2x0,75	11.7	183	71	26	8
5x2x0,75	12.7	213	77	26	7
6x2x0,75	14.3	280	86	26	7
7x2x0,75	14.3	300	86	26	7
8x2x0,75	15.3	332	92	26	6
10x2x0,75	17.9	414	108	26	6
12x2x0,75	18.5	460	111	26	6
14x2x0,75	19.5	520	117	26	5
16x2x0,75	20.6	574	124	26	5
18x2x0,75	21.6	628	130	26	5
19x2x0,75	21.6	648	130	26	5
20x2x0,75	22.8	695	137	26	5
24x2x0,75	25.4	820	153	26	5
37x2x0,75	29.1	1138	175	26	4
1x2x1	7.4	80	45	19.2	16
1x4x1	8.6	118	52	19.2	13
2x2x1	10.5	138	63	19.2	13
4x2x1	12.3	208	74	19.2	9
5x2x1	14	280	84	19.2	9
6x2x1	15	318	90	19.2	8
7x2x1	15	342	90	19.2	8
8x2x1	16.2	380	98	19.2	8
10x2x1	18.9	474	114	19.2	7
12x2x1	19.7	540	119	19.2	7
14x2x1	20.6	600	124	19.2	6
16x2x1	21.7	665	131	19.2	6
18x2x1	23	740	138	19.2	6
19x2x1	23	765	138	19.2	6
20x2x1	24.1	805	145	19.2	6
24x2x1	24.7	918	149	19.2	6
37x2x1	31	1348	186	19.2	5
1x2x1,5	8.7	108	53	12.8	20
1x4x1,5	9.8	155	59	12.8	17
2x2x1,5	12.4	187	75	12.8	17
4x2x1,5	14.9	320	90	12.8	12
5x2x1,5	16.2	372	98	12.8	11
6x2x1,5	17.7	435	107	12.8	10
7x2x1,5	17.7	470	107	12.8	10
8x2x1,5	19.3	538	116	12.8	9
10x2x1,5	22.6	670	136	12.8	9
12x2x1,5	23.3	750	140	12.8	9
14x2x1,5	24.4	840	147	12.8	8
16x2x1,5	26	950	156	12.8	8
18x2x1,5	27.5	1050	165	12.8	7
19x2x1,5	27.5	1090	165	12.8	7
20x2x1,5	28.9	1150	174	12.8	7
24x2x1,5	29.3	1300	176	12.8	7
37x2x1,5	37.5	2040	225	12.8	6
