FROH2R 450/750V
Производитель — TRATOS
Оценка (средняя 5)
PVC INSULATED CABLES SUITED FOR ENERGY TRANSMISSION. FLEXIBLE CABLES UNDER A PVC SHEATH WITH A COPPER BRAID SHIELD, FIRE RETARDANT EMITTING A LOW QUANTITY OF CORROSIVE GAS. CEI 20-20 / 20-22 II 20-29 / 20-34 / CEI 20-35 (EN60332-1) 20-37 pt.2 (EN50267) / 20-52 Соответствует стандартам BT 2006/95/CE A Гибкий проводник класс 5 CEI состоящий 20-29 медных проводников B Изоляция...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — FROH2R 450/750V
PVC INSULATED CABLES SUITED FOR ENERGY TRANSMISSION. FLEXIBLE CABLES UNDER A PVC SHEATH WITH A COPPER BRAID SHIELD, FIRE RETARDANT EMITTING A LOW QUANTITY OF CORROSIVE GAS.
CEI 20-20 / 20-22 II
20-29 / 20-34 / CEI 20-35 (EN60332-1)
20-37 pt.2 (EN50267) / 20-52
Соответствует стандартам BT 2006/95/CE

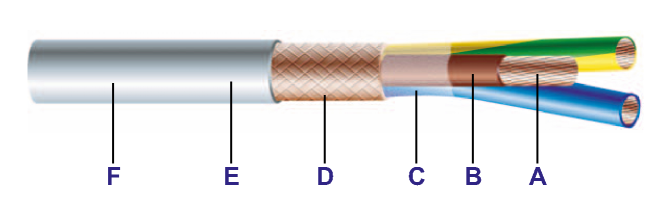

A Гибкий проводник класс 5 CEI состоящий 20-29 медных проводников
B Изоляция ПВХ качества TI2.
C Полиэтилен.
D Экран состоящий из оплетки медных проводов. E Оболочка ПВХ качества TM2.
F Маркировка.
Номинальное напряжение Uo/U: 450/750 V
Максимальная рабочая температура: + 70°C
Максимальная температура корокого замыкания: +160°C
Adding features tested by the constructor:
Mechanical stress resistant (n° cycles): 70.000
Основные характеристики
This cable is suitable for connections and movable equipments where performances and enterteinments take place. It can be laid inside, even in dry or wet environments (AD2) or outside but only for a temporary use.
The main feature of this cable is its protection against electromagnetic interference thanks to its copper braid. Its lay under plaster or directly buried, even if protected, is not allowed.
Максимальное напряжение
Напряжение системы может превышать стандартное на 10%.
Эксплуатация
Минимальная температура установки и эксплуатации: +0°C;
Минимальный радиус изгиба кабеля в диаметре D в мм:
Жесткие кабели (CEI 20-20 / 20-19) D<8 8<D<12 12<D<20 D>20
Обычное использование 4 D 5 D 6 D 6 D
Аккуратное использование 2 D 3 D 4 D 4 D
Гибкие кабели (CEI 20-20)
Фиксированное положение 3 D 3 D 4 D 4 D
Свободное преремещение 5 D 5 D 6 D 6 D
Подключение устройств и мобильного оборудования
- без воздействия 5 D 5 D 6 D 6 D
- с механическим воздействием 9 D 9 D 9 D 10 D
Упаковка
100 м кольца в термопластичные пленке или барабаны по договоренности.
Основные цвета:
Двухжильный: голубой-коричневый;
Трехжильный: коричневый-черный-серый (или голубой-коричневый-желтозеленый);
Четырехжильный: голубой-коричневый-черный-серый (или желтозеленый вместо голубой);
Пятижильный: желтозеленый-голубой-коричневый-черный-серый (или черный вместо желтозеленый); Цвет оболочки:
светлосерый RAL 7035.
Маркировка:
TRATOS - ECOFLEX - CEI 20-22II -FROH2R 450/750V - IEMMEQU - год - form. x sect. -inner work order - progressive lenght
Кол-во жил Сечение Диаметр проводника прибл. Толщина изоляции Прибл. внешний диаметр Вес кабеля прибл. Сопротивление (меди при 20 °C) Допустимые нагрузки по току, A
  мм2 мм мм мм кг/км Ом/км 30°C на открытом воздухе или в трубе (*) 20° C в земле
2x 1 1.3 0.7 8.60 106.7 19.5 14 13
1.5 1.6 0.7 9.00 118.4 13.3 18 17
2.5 2 0.8 10.70 169.6 7.98 24 23
4 2.6 0.8 12.10 218.9 4.95 32 30
6 3.4 0.9 13.45 287.1 3.3 41 40
3G 1 1.3 0.7 9.05 123.5 19.5 14 13
1.5 1.6 0.7 9.45 142.2 13.3 18 17
2.5 2 0.8 11.25 203.8 7.98 24 23
4 2.6 0.8 13.00 277.0 4.95 32 30
6 3.4 0.9 14.39 364.8 3.3 41 40
4G 1 1.3 0.7 9.75 144.8 19.5 13 12
1.5 1.6 0.7 10.45 173.5 13.3 16 15
2.5 2 0.8 12.20 242.5 7.98 22 21
4 2.6 0.8 14.35 345.6 4.95 30 29
6 3.4 0.9 15.63 441.3 3.3 39 38
5G 1 1.3 0.7 10.70 175.4 19.5 13 12
1.5 1.6 0.7 11.45 209.0 13.3 16 15
2.5 2 0.8 13.65 308.4 7.98 22 21
4 2.6 0.8 15.90 430.7 4.95 30 29
6 3.4 0.9 17.12 536.7 3.3 39 38

Примечание: Электропроводность для 4- и 5-жильных кабелей указана для трех нагруженных прводников. Стандарты CEI 64-8/5: 3A 4A 25, 33A, 34A, 43, 32. Внешний диаметр указан приблизительно и может варьировать ±3%.
