FROR 300/500V

Производитель — TRATOS

Оценка (средняя 5)

FLEXIBLE PVC INSULATED CABLE WITH PVC SHEATH, SUITED FOR CONTROL FIRE RETARDANT EMITTING A LOW QUANTITY OF CORROSIVE GAS. CEI 20-20 / 20-22 II 20-29 / 20-34 / CEI 20-35 (EN60332-1) 20-37 pt.2 (EN50267) / 20-52 A Гибкий проводник класс 5 CEI состоящий 20-29 медных проводников Соответствует стандартам BT 2006/95/CE B Изоляция ПВХ качества TI2. C Неволокнистый...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — FROR 300/500V

FLEXIBLE PVC INSULATED CABLE WITH PVC SHEATH, SUITED FOR CONTROL FIRE RETARDANT EMITTING A LOW QUANTITY OF CORROSIVE GAS.
CEI 20-20 / 20-22 II
20-29 / 20-34 / CEI 20-35 (EN60332-1)
20-37 pt.2 (EN50267) / 20-52

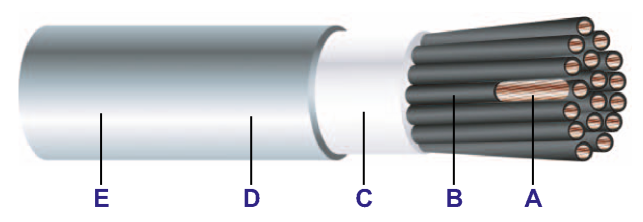

A Гибкий проводник класс 5 CEI состоящий 20-29 медных проводников
Соответствует стандартам BT 2006/95/CE
B Изоляция ПВХ качества TI2.
C Неволокнистый и негидроскопичный наполнитель. D Оболочка ПВХ качества TM2.
E Маркировка.

Номинальное напряжение Uo/U:	300/500 V
Максимальная рабочая температура:	+ 70°C
Максимальная температура корокого замыкания:	+160°C

Основные характеристики
This cable is suitable for connections and movable equipments where performances and enterteinments take place. It can be laid inside, even in dry or wet environments (AD2) or outside but only for a temporary use. Its lay under plaster or directly buried, even if protected, is not allowed.
Максимальное напряжение
Напряжение системы может превышать стандартное на 10%.
Эксплуатация
Минимальная температура установки и эксплуатации: +5°C;
Минимальный радиус изгиба кабеля в диаметре D в мм:

Жесткие кабели (CEI 20-20 / 20-19)	D<8	8<D<12	12<D<20	D>20
Обычное использование	4 D	5 D	6 D	6 D
Аккуратное использование	2 D	3 D	4 D	4 D
Гибкие кабели (CEI 20-20)
Фиксированное положение	3 D	3 D	4 D	4 D
Свободное преремещение	5 D	5 D	6 D	6 D
Подключение устройств и мобильного оборудования
- без воздействия	5 D	5 D	6 D	6 D
- с механическим воздействием	9 D	9 D	9 D	10 D
подвесное, включая подъемный кран	10 D	10 D	11 D	12 D
Повторная электропроводка	7 D	7 D	8 D	8 D
Сворачивание на шкиф	10 D	10 D	10 D	10 D

Упаковка
100 м кольца в термопластичные пленке или барабаны по договоренности. Основные цвета:
Black с нумерацией and желтозеленый.
Цвет оболочки:
светлосерый RAL 7035.
Маркировка:
TRATOS - ECOFLEX - CEI 20-22II -FROR 300/500V - IEMMEQU - год - form. x sect. -inner work order - progressive lenght

Кол-во жил	Сечение	Диаметр проводника прибл.	Толщина изоляции	Approx externa production diameter	Вес кабеля прибл.	Сопротивление (меди при 20 °C)	Insulation resistance 70°C	Допустимые нагрузки по току, A
	мм²	мм	мм	мм	кг/км	Ом/км	[MOhm/km]	30°C на открытом воздухе или в трубе	(*) 20° C в земле
7G	1	1.3	0.6	10.0	163.4	19.5	0.0116	9.0	9.0
	1.5	1.5	0.7	11.6	225.8	13.3	0.01	12.0	11.5
	2.5	1.9	0.8	13.7	335.4	7.98	0.009	16.5	16.0
10G	1	1.3	0.6	13.0	259.8	19.5	0.0116	8.5	8.0
	1.5	1.5	0.7	14.0	343.2	13.3	0.01	11.0	10.5
	2.5	1.9	0.8	16.8	500.3	7.98	0.009	13.5	13.0
12G	1	1.3	0.6	13.4	269.2	19.5	0.0116	7.5	7.0
	1.5	1.5	0.7	15.0	369.6	13.3	0.01	10.5	10.0
	2.5	1.9	0.8	18.0	548.3	7.98	0.009	12.5	12.0
14G	1	1.3	0.6	15.1	346.2	19.5	0.0116	7.0	6.5
	1.5	1.5	0.7	17.2	466.1	13.3	0.01	9.0	8.5
	2.5	1.9	0.8	20.3	679.3	7.98	0.009	12.5	12.0
16G	1	1.3	0.6	16.0	390.4	19.5	0.0116	7.0	6.5
	1.5	1.5	0.7	18.3	524.9	13.3	0.01	8.5	8.0
	2.5	1.9	0.8	21.5	764.9	7.98	0.009	11.5	11.0
19G	1	1.3	0.6	17.0	449.5	19.5	0.0116	6.5	6.0
	1.5	1.5	0.7	19.2	595.2	13.3	0.01	8.0	7.5
	2.5	1.9	0.8	22.6	873.1	7.98	0.009	10.0	9.5
24G	1	1.3	0.6	19.7	559.4	19.5	0.0116	6.0	5.5
	1.5	1.5	0.7	22.5	752.9	13.3	0.01	7.0	6.5
	2.5	1.9	0.8	26.6	1002.1	7.98	0.009	10.0	9.5
27G	1	1.3	0.6	20.3	617.5	19.5	0.0116	5.5	5.0
	1.5	1.5	0.7	23.0	819.7	13.3	0.01	7.0	6.5
	2.5	1.9	0.8	27.2	1205.4	7.98	0.009	9.0	8.5

Примечание: Электропроводность для 4- и 5-жильных кабелей указана для трех нагруженных прводников. Стандарты CEI 64-8/5: 3A 4A 25, 33A, 34A, 43, 32. Внешний диаметр указан приблизительно и может варьировать ±3%.
