FROR 450/750V

Производитель — TRATOS

Оценка (средняя 5)

PVC INSULATED CABLES SUITED FOR ENERGY TRANSMISSION. FLEXIBLE CABLES UNDER A PVC SHEATH, FIRE RETARDANT, EMITTING A LOW QUANTITY OF CORROSIVE GAS. CEI 20-20 / 20-22 II 20-29 / 20-34 / CEI 20-35 (EN60332-1) 20-37 pt.2 (EN50267) / 20-52 Соответствует стандартам BT 2006/95/CE A Гибкий проводник класс 5 CEI состоящий 20-29 медных проводников B Изоляция ПВХ качества...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — FROR 450/750V

PVC INSULATED CABLES SUITED FOR ENERGY TRANSMISSION. FLEXIBLE CABLES UNDER A PVC SHEATH, FIRE RETARDANT, EMITTING A LOW QUANTITY OF CORROSIVE GAS.
CEI 20-20 / 20-22 II
20-29 / 20-34 / CEI 20-35 (EN60332-1)
20-37 pt.2 (EN50267) / 20-52
Соответствует стандартам BT 2006/95/CE

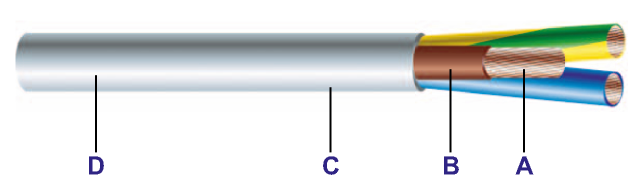

A Гибкий проводник класс 5 CEI состоящий 20-29 медных проводников
B Изоляция ПВХ качества TI2.
C Оболочка ПВХ качества TM2.
D Маркировка.

Номинальное напряжение Uo/U:	450/750 V
Максимальная рабочая температура:	+ 70°C
Максимальная температура корокого замыкания:	+160°C
Adding features tested by the constructor:
Mechanical stress resistant (n° cycles):	70.000

Основные характеристики
This cable is suitable for connections and movable equipments where performances and enterteinments take place. It can be laid inside, even in dry or wet environments (AD2) or outside but only for a temporary use. Its lay under plaster or directly buried, even if protected, is not allowed.
Максимальное напряжение
Напряжение системы может превышать стандартное на 10%.
Эксплуатация
Минимальная температура установки и эксплуатации: +5°C;
Минимальный радиус изгиба кабеля в диаметре D в мм:

Жесткие кабели (CEI 20-20 / 20-19)	D<8	8<D<12	12<D<20	D>20
Обычное использование	4 D	5 D	6 D	6 D
Аккуратное использование	2 D	3 D	4 D	4 D
Гибкие кабели (CEI 20-20)
Фиксированное положение	3 D	3 D	4 D	4 D
Свободное преремещение	5 D	5 D	6 D	6 D
Подключение устройств и мобильного оборудования
- без воздействия	5 D	5 D	6 D	6 D
- с механическим воздействием	9 D	9 D	9 D	10 D
подвесное, включая подъемный кран	10 D	10 D	11 D	12 D
Повторная электропроводка	7 D	7 D	8 D	8 D
Сворачивание на шкиф	10 D	10 D	10 D	10 D

Упаковка
100 м кольца в термопластичные пленке или барабаны по договоренности.
Основные цвета:
Двухжильный: голубой-коричневый;
Трехжильный: коричневый-черный-серый (или голубой-коричневый-желтозеленый);
Четырехжильный: голубой-коричневый-черный-серый (или желтозеленый вместо голубой);
Пятижильный: желтозеленый-голубой-коричневый-черный-серый (или черный вместо желтозеленый);
Цвет оболочки:
светлосерый RAL 7035.
Маркировка:
TRATOS - ECOFLEX - CEI 20-22II -FROR 450/750V - IEMMEQU - год - form. x sect. -inner work order - progressive lenght

Кол-во жил	Сечение	Диаметр проводника прибл.	Толщина изоляции	Прибл. внешний диаметр	Вес кабеля прибл.	Сопротивление (меди при 20 °C)	Допустимые нагрузки по току, A
	мм²	мм	мм	мм	кг/км	Ом/км	30°C на открытом воздухе или в трубе	(*) 20° C в земле
2x	1	1.3	0.7	7.70	77.8	19.5	13.5	12.5
	1.5	1.6	0.7	8.10	90.4	13.3	16.5	17
	2.5	2	0.8	9.80	136.1	7.98	20	22.5
	4	2.6	0.8	10.80	184.4	4.95	30	30
	6	3.4	0.9	12.30	237.8	3.3	38	40
3G	1	1.3	0.7	8.10	92.7	19.5	13.5	12.5
	1.5	1.6	0.7	8.55	109.4	13.3	16.5	17
	2.5	2	0.8	10.35	165.7	7.98	23	22.5
	4	2.6	0.8	11.75	233.7	4.95	30	30
	6	3.4	0.9	13.00	308.0	3.3	38	40
4G	1	1.3	0.7	8.85	111.8	19.5	12	11.5
	1.5	1.6	0.7	9.50	137.3	13.3	15	15
	2.5	2	0.8	11.30	202.4	7.98	20	21
	4	2.6	0.8	13.20	286.9	4.95	27	28
	6	3.4	0.9	14.59	380.2	3.3	34	36
5G	1	1.3	0.7	9.80	138.2	19.5	12	11.5
	1.5	1.6	0.7	10.55	168.8	13.3	15	15
	2.5	2	0.8	12.50	248.6	7.98	20	21
	4	2.6	0.8	14.90	368.0	4.95	27	28
	6	3.4	0.9	16.12	471.4	3.3	34	36

Примечание: Электропроводность для 4- и 5-жильных кабелей указана для трех нагруженных прводников. Стандарты CEI 64-8/5: 3A 4A 25, 33A, 34A, 43, 32. Внешний диаметр указан приблизительно и может варьировать ±3%.
