FTG10(O)M1
Производитель —
Оценка (средняя 4)
СТОЙКИЙ КАБЕЛЬ ПИТАНИЯ, ИЗОЛИРОВАННЫЙ С ЭЛАСТОМЕРНОЙ ИЗОЛЯЦИЕЙ (G10 ), БЕЗГАЛОГЕННЫЙ, НЕ РАСПРОСТРАНЯЮЩИЙ ГОРЕНИЕ И С УМЕНЬШЕННОЙ ЭМИССИЕЙ ДЫМОВ, ГИБКИЕ МЕДНЫЕ ПРОВОДНИКИ С ОГНЕСТОЙКИМ БАРЬЕРОМ (MICA TAPE), БЕНЗО-МАСЛОСТОЙКИЙ....
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — FTG10(O)M1
СТОЙКИЙ КАБЕЛЬ ПИТАНИЯ, ИЗОЛИРОВАННЫЙ С ЭЛАСТОМЕРНОЙ ИЗОЛЯЦИЕЙ (G10), БЕЗГАЛОГЕННЫЙ, НЕ РАСПРОСТРАНЯЮЩИЙ ГОРЕНИЕ И С УМЕНЬШЕННОЙ ЭМИССИЕЙ ДЫМОВ, ГИБКИЕ МЕДНЫЕ ПРОВОДНИКИ С ОГНЕСТОЙКИМ БАРЬЕРОМ (MICA TAPE), БЕНЗО-МАСЛОСТОЙКИЙ.
CEI 20-22 III (EN50266) / 20-35 (EN60332-1)
20-37 (EN50267) / 20-45
ОГОНЬ, СТОЙКИЙ СООТВЕТСТВЕННО К IEC 331 / CEI 20-36 EN 50200 Соответствует стандартам BT 2006/95/CE

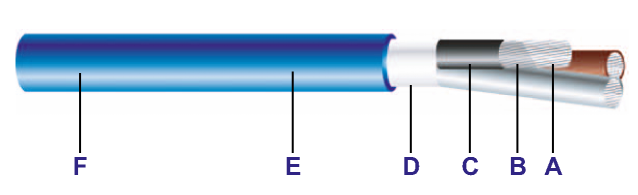

Гибкий проводник Красной меди.
B барьер огня Слюды.
C Эластомерная изоляция смеси (качество G10). D Неволокнистый и негидроскопичный наполнитель.
E Термопластическая оболочка качество M1.
F Маркировка.
| Номинальное напряжение Uo/U: | 0,6/1kV |
| Максимальное напряжение гм: | 1200 В |
| Максимальная рабочая температура: | +90°C |
| МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА СХЕМЫ: | +250°C |
Двиньтесь на большой скорости и управление используют в наружных и внутренних приложениях, даже влажных. Подходящий для фиксированной установки в открытой площадке, в трубке или каналах, каменной кладке, металлических структурах, воздушном проводе и для прямого или косвенного подземного проводного соединения.
Самое важное свойство этого вида кабелей — своя защита от дымов, токсичные и коррозийные газы при пожаре. Это также используется для источника питания в запасном выходе, дыме или газовых сигнализаторах, эскалаторах. Они были изучены, чтобы предоставить их функционирование в случае пламени.
Эксплуатация
Минимальная температура установки и эксплуатацииs: 0°C Минимальный радиус изгиба кабеля в диаметре D в мм: 12D Максимальное тяговое напряжение: во время установки, когда кабель вытягивают, он не должен вращаться о его оси.
Во время установки 50 Н/мм
Статическое напряжение 15 Н/мм
Пакет:
Барабаны по договоренности.
Цвета внутреннего провода:
Одножильный: черный;
Двухжильный: голубой-коричневый;
Трехжильный: коричневый-черный-серый (или голубой-коричневый-желтозеленый);
Четырехжильный: голубой коричневый черный серый (или желтозеленый вместо голубой);
Пятижильный: желтозеленый голубой коричневый черный серый (или черный вместо желтозеленый); Многожильный: черный с нумерацией.
Внешний цвет оболочки:
Синий RAL 5012.
Специальный Маркировка:
CEI 20-45 PH90 ('F2', если кабель Ш> 20 мм) / 20-22III CAT.C — год — FTG10-0,6/1kV — форма. x секта. — внутренний заказ на работу
| Кол-во жил | Сечение | Диаметр проводника прибл. | Толщина изоляции | Прибл. внешний диаметр | Вес кабеля прибл. | Электрическое сопротивление в 20 °C | Допустимые нагрузки по току, A | |
| мм2 | мм | мм | мм | кг/км | Ом/км | 30°C на открытом воздухе или в трубе | (*) 20 ° C в земле | |
| 1x | 1.5 | 1.6 | 1.0 | 7.22 | 68 | 13.3 | 20 | 21 |
| 2.5 | 2.0 | 1.0 | 7.80 | 82 | 7.98 | 28 | 27 | |
| 4 | 2.6 | 1.0 | 8.16 | 102 | 4.95 | 37 | 35 | |
| 6 | 3.4 | 1.0 | 8.94 | 124 | 3.30 | 48 | 44 | |
| 10 | 4.4 | 1.0 | 10.55 | 179 | 1.91 | 66 | 59 | |
| 16 | 5.7 | 1.0 | 11.81 | 243 | 1.21 | 88 | 77 | |
| 25 | 6.9 | 1.2 | 12.85 | 345 | 0.780 | 117 | 100 | |
| 35 | 8.1 | 1.2 | 15.70 | 445 | 0.554 | 144 | 121 | |
| 50 | 9.8 | 1.4 | 16.47 | 622 | 0.386 | 175 | 150 | |
| 70 | 11.6 | 1.4 | 19.50 | 839 | 0.272 | 222 | 184 | |
| 95 | 13.3 | 1.6 | 21.00 | 1089 | 0.206 | 269 | 217 | |
| 120 | 15.1 | 1.6 | 23.00 | 1334 | 0.161 | 312 | 251 | |
| 150 | 16.8 | 1.8 | 25.09 | 1641 | 0.129 | 355 | 287 | |
| 185 | 18.6 | 2.0 | 27.10 | 1961 | 0.0801 | 417 | 323 | |
| 240 | 21.4 | 2.2 | 32.10 | 2547 | 0.0641 | 490 | 379 | |
| 300 | 23.9 | 2.4 | 34.58 | 3179 | 0.0486 | - | 429 | |
| 2x | 1.5 | 1.6 | 1.0 | 12.70 | 186 | 13.3 | 22 | 23 |
| 2.5 | 2.0 | 1.0 | 14.05 | 223 | 7.98 | 30 | 30 | |
| 4 | 2.6 | 1.0 | 14.90 | 272 | 4.95 | 40 | 39 | |
| 6 | 3.4 | 1.0 | 16.15 | 330 | 3.30 | 51 | 49 | |
| 10 | 4.4 | 1.0 | 18.40 | 424 | 1.91 | 69 | 66 | |
| 16 | 5.7 | 1.0 | 20.00 | 669 | 1.21 | 91 | 86 | |
| 25 | 6.9 | 1.2 | 23.00 | 959 | 0.780 | 119 | 111 | |
| 35 | 8.1 | 1.2 | 24.93 | 1218 | 0.554 | 146 | 136 | |
| 50 | 9.8 | 1.4 | 28.62 | 1663 | 0.386 | 178 | 168 | |
| 70 | 11.6 | 1.4 | 33.73 | 2543 | 0.272 | 221 | 207 | |
| 95 | 13.3 | 1.6 | 37.64 | 3277 | 0.206 | 265 | 245 | |
| 120 | 15.1 | 1.6 | 41.72 | 4061 | 0.161 | 305 | 284 | |
| 150 | 16.8 | 1.8 | 46.01 | 5029 | 0.129 | 334 | 324 | |
Трехполюсные, четырехполюсные и многократные формирования могут требоваться с проводом Yellow/зеленый также; pentapolar может быть reqired без желтозеленый также. Электропроводности для униполярных кабелей вычислены на 3 нет — заполненные кабели, на 2X кабели с 2 загруженными ядрами и на многожильном с 3 загруженными проводниками. Внешний диаметр имеет приблизительно производство и может расположиться между ±3%.
(*) кабели Graunded согласно 64-8-61.
| Кол-во жил | Сечение | Диаметр проводника прибл. | Толщина изоляции | Прибл. внешний диаметр | Вес кабеля прибл. | Электрическое сопротивление в 20 °C | Допустимые нагрузки по току, A | |
| мм2 | мм | мм | мм | кг/км | Ом/км | 30°C на открытом воздухе или в трубе | (*) 20 ° C в земле | |
| 3x | 1.5 | 1.6 | 1.0 | 13.38 | 212 | 13.3 | 19.5 | 19 |
| 2.5 | 2.0 | 1.0 | 14.27 | 259 | 7.98 | 26 | 25 | |
| 4 | 2.6 | 1.0 | 15.63 | 327 | 4.95 | 35 | 32 | |
| 6 | 3.4 | 1.0 | 16.94 | 402 | 3.30 | 44 | 41 | |
| 10 | 4.4 | 1.0 | 19.98 | 600 | 1.91 | 60 | 55 | |
| 16 | 5.7 | 1.0 | 21.77 | 812 | 1.21 | 80 | 72 | |
| 25 | 6.9 | 1.2 | 25.19 | 1215 | 0.780 | 105 | 93 | |
| 35 | 8.1 | 1.2 | 28.15 | 1587 | 0.554 | 128 | 114 | |
| 50 | 9.8 | 1.4 | 32.98 | 2203 | 0.386 | 154 | 141 | |
| 70 | 11.6 | 1.4 | 37.12 | 2957 | 0.272 | 194 | 174 | |
| 95 | 13.3 | 1.6 | 42.09 | 3930 | 0.206 | 233 | 206 | |
| 120 | 15.1 | 1.6 | 46.70 | 4813 | 0.161 | 268 | 238 | |
| 150 | 16.8 | 1.8 | 51.29 | 5950 | 0.129 | 300 | 272 | |
| 185 | 18.6 | 2.0 | 56.24 | 7204 | 0.106 | 340 | 306 | |
| 240 | 21.4 | 2.2 | 64.77 | 9438 | 0.0801 | 398 | 360 | |
| 4x | 1.5 | 1.6 | 1.0 | 14.02 | 250 | 13.3 | 19.5 | 19 |
| 2.5 | 2.0 | 1.0 | 16.20 | 309 | 7.98 | 26 | 25 | |
| 4 | 2.6 | 1.0 | 17.14 | 387 | 4.95 | 35 | 32 | |
| 6 | 3.4 | 1.0 | 18.15 | 492 | 3.30 | 44 | 41 | |
| 10 | 4.4 | 1.0 | 21.40 | 744 | 1.91 | 60 | 55 | |
| 16 | 5.7 | 1.0 | 25.12 | 1042 | 1.21 | 80 | 72 | |
| 25 | 6.9 | 1.2 | 29.10 | 1486 | 0.780 | 105 | 93 | |
| 3.5x | 35 | 8.1 | 1.2 | 31.40 | 1886 | 0.554 | 128 | 114 |
| 50 | 9.8 | 1.4 | 34.90 | 2493 | 0.386 | 154 | 141 | |
| 70 | 11.6 | 1.4 | 39.27 | 3404 | 0.272 | 194 | 174 | |
| 95 | 13.3 | 1.6 | 45.08 | 4549 | 0.206 | 233 | 206 | |
| 120 | 15.1 | 1.6 | 51.44 | 5841 | 0.161 | 268 | 238 | |
| 150 | 16.8 | 1.8 | 56.48 | 7256 | 0.129 | 300 | 272 | |
| 185 | 18.6 | 2.0 | 60.09 | 8398 | 0.106 | 340 | 306 | |
| 240 | 21.4 | 2.2 | 69.90 | 11290 | 0.0801 | 398 | 360 | |
Трехполюсные, четырехполюсные и многократные формирования могут требоваться с проводом Yellow/зеленый также; pentapolar может быть reqired без желтозеленый также. Электропроводности для униполярных кабелей вычислены на 3 нет — заполненные кабели, на 2X кабели с 2 загруженными ядрами и на многожильном с 3 загруженными проводниками. Внешний диаметр имеет приблизительно производство и может расположиться между ±3%.
(*) кабели Graunded согласно 64-8-61.
| Кол-во жил | Сечение | Диаметр проводника прибл. | Толщина изоляции | Прибл. внешний диаметр | Вес кабеля прибл. | Электрическое сопротивление в 20 °C | Допустимые нагрузки по току, A | |
| мм2 | мм | мм | мм | кг/км | Ом/км | 30°C на открытом воздухе или в трубе | (*) 20 ° C в земле | |
| 5x | 1.5 | 1.6 | 1.0 | 16.10 | 304 | 13.3 | 19.5 | 19 |
| 2.5 | 2.0 | 1.0 | 17.40 | 377 | 7.98 | 26 | 25 | |
| 4 | 2.6 | 1.0 | 18.20 | 480 | 4.95 | 35 | 32 | |
| 6 | 3.4 | 1.0 | 19.90 | 610 | 3.30 | 44 | 41 | |
| 10 | 4.4 | 1.0 | 24.10 | 954 | 1.91 | 60 | 55 | |
| 16 | 5.7 | 1.0 | 28.30 | 1304 | 1.21 | 80 | 72 | |
| 25 | 6.9 | 1.2 | 32.20 | 1952 | 0.780 | 105 | 93 | |
| 35 | 8.1 | 1.2 | 36.40 | 2577 | 0.554 | 128 | 114 | |
| 50 | 9.8 | 1.4 | 41.00 | 3508 | 0.386 | 154 | 174 | |
| 7x | 1.5 | 1.6 | 1.0 | 17.50 | 401 | 13.3 | 19.5 | 19 |
| 2.5 | 2.0 | 1.0 | 18.31 | 502 | 7.98 | 26 | 25 | |
| 10x | 1.5 | 1.6 | 1.0 | 19.83 | 534 | 13.3 | 19.5 | 19 |
| 2.5 | 2.0 | 1.0 | 21.50 | 673 | 7.98 | 26 | 25 | |
| 12x | 1.5 | 1.6 | 1.0 | 21.87 | 618 | 13.3 | 19.5 | 19 |
| 2.5 | 2.0 | 1.0 | 23.79 | 782 | 7.98 | 26 | 25 | |
| 16x | 1.5 | 1.6 | 1.0 | 24.28 | 837 | 13.3 | 19.5 | 19 |
| 2.5 | 2.0 | 1.0 | 27.53 | 1087 | 7.98 | 26 | 25 | |
| 19x | 1.5 | 1.6 | 1.0 | 25.50 | 942 | 13.3 | 19.5 | 19 |
| 2.5 | 2.0 | 1.0 | 28.89 | 1228 | 7.98 | 26 | 25 | |
| 24x | 1.5 | 1.6 | 1.0 | 29.78 | 1163 | 13.3 | 19.5 | 19 |
| 2.5 | 2.0 | 1.0 | 33.15 | 1533 | 7.98 | 26 | 25 | |
| 27x | 1.5 | 1.6 | 1.0 | 30.60 | 1279 | 13.3 | 19.5 | 19 |
| 2.5 | 2.0 | 1.0 | 33.43 | 1641 | 7.98 | 26 | 25 | |
| 30x | 1.5 | 1.6 | 1.0 | 31.86 | 1400 | 13.3 | 19.5 | 19 |
| 2.5 | 2.0 | 1.0 | 34.78 | 1799 | 7.98 | 26 | 25 | |
Трехполюсные, четырехполюсные и многократные формирования могут требоваться с проводом Yellow/зеленый также; pentapolar может быть reqired без желтозеленый также. Электропроводности для униполярных кабелей вычислены на 3 нет — заполненные кабели, на 2X кабели с 2 загруженными ядрами и на многожильном с 3 загруженными проводниками. Внешний диаметр имеет приблизительно производство и может расположиться между ±3%.
(*) кабели Graunded согласно 64-8-61.
