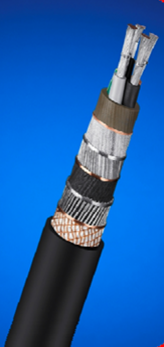

Гибкий бронированный силовой кабель 0.6/1 кВ RHEYFIRM NTSRLRLWOEUS-J

Производитель — NEXANS

Оценка (средняя 5)

Область применения Используются в стволах и выработках шахт, где необходима повышенная устойчивость к механическим нагрузкам. По запросу могут быть изготовлены со способностью выдерживать свободное вывешивание. Обозначения...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — Гибкий бронированный силовой кабель 0.6/1 кВ RHEYFIRM NTSRLRLWOEUS-J

Область применения

Используются в стволах и выработках шахт, где необходима повышенная устойчивость к механическим нагрузкам. По запросу могут быть изготовлены со способностью выдерживать свободное вывешивание.

Обозначения

Маркировка		Описание
N	В соотв. со стандартом DIN VDE
TS	Кабель с изоляцией на основе ЭПР повышенной износостойкости
RL	Стальная броня, с необходимым растягивающим усилием в Н
RL	Второй слой стальной брони, с необходимым растягивающим усилием в Н
W	Изоляция из термостойкого состава
OE	Устойчивый к маслам
U	Не распространяющий горение
S	Обозначение Nexans для исполнения оболочки повышенной износостойкости на основе полихлоропрена
-J	С зелено-желтым заземляющим проводником

Конструкция

Токоведущие жилы:

Гибкий медный луженый проводник, класс гибкости 5

Изоляция: Смесь на основе этиленпропиленовой резины, цвета жил: синий, коричневый, черный, серый

Жила заземления:

Гибкий медный луженый проводник, класс гибкости 5

Изоляция: Смесь на основе ЭПР, цвет жилы: зелено-желтый

Скрутка:

Токоведущие жилы вместе с проводником заземления скручены вокруг резинового сердечника

Внутренняя оболочка:

Экструдированная оболочка из синтетической резиновой смеси, заполняющая пустоты

Броня:

Броня выполнена из оцинкованных стальных проволок с противоположным направлением повива в каждом слое, промежуточная подушка между слоями из ленты с битумной пропиткой

Внешняя оболочка:

Резиновая смесь повышенной износостойкости на основе хлоркаучуков

Напряжение: 0.6/1 кВ

Макс. длительно допустимое напряжение Ubmax сети пер. тока: 1.2 кВ

Сечение		Макс. сопротивление при T=20 °C*	Внешний-Ø*				Масса*	Длина свободного вывешивания*
				мин.		макс.
[мм²]		[Ω/км]		[мм]		[мм]	[кг/км]	[м]
4 x 10	1.95		31		34		1500	1200
5 x 16	1.24		37		40		2500	1200

* Ориентировочные значения

Исполнения с другим сечением/номинальным напряжением по запросу

Электрические характеристики

Длительно допустимый ток [A] при температуре 28 °C, в опасных зонах с присутствием рудничного газа:

Сечение [мм²]	[A]
10	69
16	92

Ток короткого замыкания [кA]: (80 – 200 °C/Ithr = 129 A/мм²)

Сечение [мм²]	Для 1 с (tkr)
10	1.3 кA
16	2.1 кA

Радиус изгиба

Минимальный допустимый радиус изгиба:

стационарная прокладка: 4 внешних-∅
на барабане: 6 внешних-∅

Термические свойства

Допустимая температура на поверхности кабеля

при статической установке: -40 °C / +80 °C
при изгибе: -25 °C / +80 °C

Максимально допустимая температура проводника: 90 °C

Максимально допустимая температура проводника при КЗ: 200 °C

Маркировка

Пример:

RHEYFIRM NTSRLRLWOEUS-J 5x16 0.6/1 kV I NEXANS I <VDE> год
