Кабели на напряжение до 1 кВ

Область применения

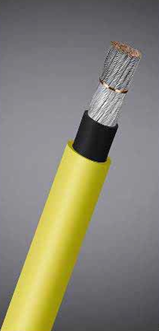

Кабель RHEYFIRM® NSSHOEU был разработан с учетом особых требований открытой горной выработки и подземной разработки. Эти гибкие кабели используются в условиях с крайне высокими механическими нагрузками, в сухих условиях и в сырости, на открытом воздухе, в зонах со взрывоопасной атмосферой. Применяются для стационарной прокладки, электропитания двигателей и прочего передвижного оборудования в промышленности и при строительстве. Кабель в исполнении с одной жилой можно использовать в качестве прочного и надежного соединительного кабеля для сварочного оборудования.

Возможные исполнения:

• одножильный (1 x…)
• 3 – 5 жил (токоведущие жилы и жилы управления N x …)
• многожильный (N x …)
• три жилы с защитным проводником меньшего сечения (3 x …/…)

Обозначения

Конструкция

Токоведущие жилы:

Гибкий медный луженый проводник, класс гибкости 5; высокоэластичная изоляция изготовлена из диэлектрической, термостойкой, озоностойкой смеси на основе этиленпропиленовой резины

Внутренняя оболочка:

Экструдированная оболочка из синтетической резиновой смеси, заполняющая пустоты

Внешняя оболочка:

Резиновая смесь повышенной износостойкости на основе полихлоропрена, маслостойкая, огнестойкая, устойчивая к порезам и истиранию, цвет: желтый

Напряжение: 0.6/1 кВ

Макс. допустимое напряжение Ubmax сети пер. тока: 1.2 кВ / пост. тока: 1.8 кВ

* Ориентировочные значения

Исполнения с другим сечением/номинальным напряжением по запросу

Напряжение: 0.6/1 кВ

Макс. допустимое напряжение Ubmax сети пер. тока: 1.2 кВ / пост. Тока: 1.8 кВ

* Ориентировочные значения

Исполнения с другим сечением/номинальным напряжением по запросу

Электрические характеристики

Длительно допустимый ток [A] при температуре 28 °C:

Ток короткого замыкания (80 – 200 °C / Ithr = 128 A/мм²) в кА

Радиус изгиба

Минимальный допустимый радиус изгиба:

• стационарная прокладка: 4 x наружных-∅
• свободное перемещение: 5 x внешних-∅

Термические свойства

Допустимая температура на поверхности кабеля

• при статической установке: -50 °C / +80 °C
• при изгибе: -35 °C / +80 °C

Максимально допустимая температура проводника: 90 °C

Максимально допустимая температура проводника при КЗ: 200 °C

Маркировка

Пример:

RHEYFIRM NSSHOEU-O 1x50 0.6/1 kV I NEXANS I <VDE> год или

RHEYFIRM NSSHOEU-J 12x2.5 0.6/1 kV I NEXANS I <VDE> год

По запросу возможно изготовление кабеля с общим экраном для обеспечения ЭМС: RHEYFIRM NSSHCOEU 3x2.5 0.6/1 kV I NEXANS I <VDE> год
