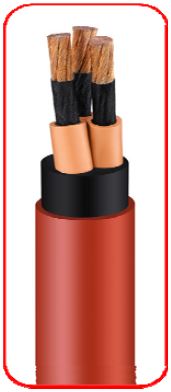

Гибкий кабель повышенной износостойкости для погружных электронасосов 3-6 кВ

Производитель — NEXANS

Оценка (средняя 5)

Область применения Кабель высокой износостойкости для электроснабжения оборудования в грунтовой воде, например, погружных электронасосов, напряжением до 6000 В на глубине до 500 метров. Обозначения Маркировка Описание...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — Гибкий кабель повышенной износостойкости для погружных электронасосов 3-6 кВ

Область применения

Кабель высокой износостойкости для электроснабжения оборудования в грунтовой воде, например, погружных электронасосов, напряжением до 6000 В на глубине до 500 метров.

Обозначения

Маркировка	Описание
(RS)	Серия кабелей Nexans с оптимизированной толщиной оболочки
TMP	Кабель для погружных электронасосов
(N)	В соответствии со стандартом DIN VDE
TS	Гибкие кабели с резиновой изоляцией повышенной износостойкости с двумя резиновыми оболочками
W	Изоляция из термостойкого состава
OE	Устойчивый к маслам
U	Не распространяющий горение

Конструкция

Токопроводящие жилы:

Медный гибкий проводник компактной скрутки, класс гибкости 5

Изоляция:

внутренний полупроводящий слой
специальная эластомерная изоляция на основе смеси этиленпропиленовой резины

Внутренняя и внешняя оболочка:

Специальная водонепроницаемая хлоропреновая резиновая смесь повышенной износостойкости

Номинальное напряжение: 1,8/3 кВ

Максимально допустимое рабочее напряжение Ubmax сети переменного тока: 3.6 кВ

Максимально допустимое рабочее напряжение Ubmax сети постоянного тока: 5.4 кВ

Сечение	Макс. сопротивление при T=20 °C*	Внешний-Ø*		Масса*	Допустимая разрывная нагрузка*
Сечение	Макс. сопротивление при T=20 °C*	мин.	макс.	Масса*	Допустимая разрывная нагрузка*
[мм²]	[Ω/км]	[мм]	[мм]	[кг/км]	[Н]
3x35	0.554	32	35	1770	1575
3x50	0.386	39	41	2400	2250
3x70	0.272	41	44	3200	3150
3x95	0.206	48	51	4100	4275
3x120	0.161	53	56	5600	5400

* Ориентировочные значения

Исполнения с другим сечением/номинальным напряжением по запросу

Номинальное напряжение: 3,6/6 кВ

Максимально допустимое рабочее напряжение Ubmax сети переменного тока: 7.2 кВ

Максимально допустимое рабочее напряжение Ubmax сети постоянного тока: 10.8 кВ

Сечение	Макс. сопротивление при T=20 °C*	Внешний-Ø*		Масса*	Допустимая разрывная нагрузка*
Сечение	Макс. сопротивление при T=20 °C*	мин.	макс.	Масса*	Допустимая разрывная нагрузка*
[мм²]	[Ω/км]	[мм]	[мм]	[кг/км]	[Н]
3x50	0.386	39	42	2540	2250
3x70	0.272	46	49	3800	3150
3x95	0.206	50	53	4700	4275
3x120	0.161	55	58	5750	5400

* Ориентировочные значения

Исполнения с другим сечением/номинальным напряжением по запросу

Электрические характеристики

Длительно допустимый ток [A] при температуре окружающей среды 30 °C на земле:

Сечение [мм²]	[A]
25	131
35	162
50	202
70	250
95	301
120	352

Ток короткого замыкания

Сечение [мм²]	1 сек (tkr)	0.5 сек (tk)
25	3.7	5.3
35	5.2	7.4
50	7.5	10.5
70	10.4	14.8
95	14.2	20.0
120	17.9	25.3

Радиус изгиба

Минимальный допустимый радиус изгиба:

стационарная прокладка: 4 x внешних-∅
свободное волочение: 5 х внешних-∅

Термические свойства

Допустимая температура на поверхности кабеля

при стационарной установке: -50 °C / +80 °C
при изгибе: -35 °C / +80 °C

Максимально допустимая температура проводника: 90 °C

Максимально допустимая температура проводника при КЗ: 250 °C

Маркировка

Пример:

RHEYFIRM (RS) TMP- (N)TSWOEU 4x50 3.6/6 кВ I NEXANS I год
