Силовые кабели 3-35 кВ

Область применения

Изделие RHEYFIRM® (RS) F- (N)TSCGEWOEUS было разработано для эксплуатации в тяжелых условиях добычи полезных ископаемых открытым способом: для электроснабжения энергетических установок и механизмов, при работе в карьерах и на аналогичных промышленных площадках.

Данный кабель имеет две оболочки с оптимизированной толщиной и применяется для прокладки вдоль конвейерной ленты при работе на открытых горных выработках. Например, в системах с подвижными ленточными конвейерами, при работе тяжелого подвижного оборудования, экскаваторов, погрузочных/разгрузочных машин.

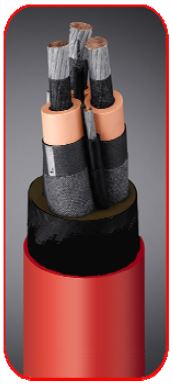

Конструкция кабеля

Конструкция

Токопроводящие жилы:

• Медный гибкий проводник компактной скрутки, класс гибкости 5

Изоляция:

• внутренний полупроводящий слой
• эластомерная изоляция на основе смеси ЭПР
• внешний полупроводящий слой, который легко снимается (Thermo Strip)

Нулевой (защитный) проводник:

Медный гибкий проводник компактной скрутки, класс гибкости 5, экструдированный полупроводящий слой

Конструкция:

Токопроводящие жилы скручены вокруг полупроводящего центра, защитный проводник разделен на три части, симметрично расположенные в промежутках основных жил, заполнение пустот

Внутренняя оболочка:

Оболочка, изготовленная из смеси синтетической резины, заполняющая пустоты

Внешняя оболочка:

Хлоропреновая резиновая смесь повышенной износостойкости, устойчивая к разрыву и истиранию

Номинальное напряжение: 6/10 кВ

Максимально допустимое рабочее напряжение Ubmax сети переменного тока: 12 кВ

Максимально допустимое рабочее напряжение Ubmax сети постоянного тока: 18 кВ

* Ориентировочные значения

Исполнения с другим сечением/номинальным напряжением по запросу

Номинальное напряжение: 12/20 кВ

Максимально допустимое рабочее напряжение Ubmax сети переменного тока: 24 кВ

Максимально допустимое рабочее напряжение Ubmax сети постоянного тока: 36 кВ

* Ориентировочные значения

Исполнения с другим сечением/номинальным напряжением по запросу

Номинальное напряжение: 18/30 кВ

Максимально допустимое рабочее напряжение Ubmax сети переменного тока: 36 кВ

Максимально допустимое рабочее напряжение Ubmax сети постоянного тока: 54 кВ

* Ориентировочные значения

Исполнения с другим сечением/номинальным напряжением по запросу

Электрические характеристики

Длительно допустимый ток [A] при температуре окружающей среды 30 °C на земле:

Ток короткого замыкания

Радиус изгиба

Минимальный допустимый радиус изгиба:

• стационарная прокладка: 6 x внешних-∅
• система лотков электрокабелей: 10 х внешних-∅
• свободное волочение: 10 х внешних-∅

Термические свойства

Допустимая температура на поверхности кабеля:

• при стационарной установке: -60 °C / +80 °C
• при изгибе: -40 °C (-50 °C*) / +80 °C

* специальное исполнение кабеля для холодного климата

Максимально допустимая температура проводника: 90 °C

Максимально допустимая температура проводника при КЗ: 250 °C

При значениях температур окружающей среды отличных от 30 °C для определения токопроводящих характеристик жил следует применять поправочный коэффициент в соответствии со стандартом DIN VDE 0298-4 (допустимая температура жилы — 90°C):

Маркировка

Пример:

RHEYFIRM (RS) F- (N)TSCGEWOEUS 3x35+3x50/3 6/10 кВ I NEXANS I год
