Силовые кабели 3-35 кВ

Область применения

Данный силовой кабель используется для электроснабжения механизмов и устройств на затопленных территориях, например, дноуглубителей, плавучих доков, насосных станций и др. в условиях высоких механических нагрузок. Прокладка кабеля может быть осуществлена в жидкой грязи, в соленой, жесткой воде.

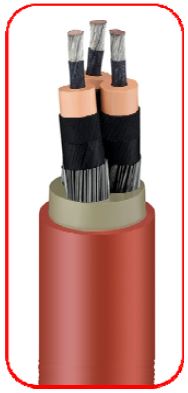

Конструкция кабеля

Конструкция

Токопроводящие жилы:

• Медный гибкий луженый проводник компактной скрутки, класс гибкости 5

Изоляция:

• внутренний полупроводящий слой
• эластомерная изоляция на основе смеси высококачественной диэлектрической высокотемпературной этиленпропиленовой озоностойкой резины
• внешний полупроводящий слой, который легко снимается (Thermo Strip)

Нулевой (защитный) проводник:

Медные луженые проволоки, равномерно распределенные поверх токопроводящих жил

Конструкция:

Скрученные экранированные токопроводящие жилы

Внутренняя оболочка:

Оболочка, изготовленная из смеси синтетической резины, заполняющая пустоты

Внешняя оболочка:

Хлоропреновая резиновая смесь повышенной износостойкости, устойчивая к разрыву и истиранию, водонепроницаемая

Номинальное напряжение: 6/10 кВ

Максимально допустимое рабочее напряжение Ubmax сети переменного тока: 12 кВ

Максимально допустимое рабочее напряжение Ubmax сети постоянного тока: 18 кВ

* Ориентировочные значения

Исполнения с другим сечением/номинальным напряжением по запросу

Номинальное напряжение: 12/20 кВ

Максимально допустимое рабочее напряжение Ubmax сети переменного тока: 24 кВ

Максимально допустимое рабочее напряжение Ubmax сети постоянного тока: 36 кВ

* Ориентировочные значения

Исполнения с другим сечением/номинальным напряжением по запросу

Электрические характеристики

Длительно допустимый ток [A] при температуре окружающей среды 30 °C:

Ток короткого замыкания

Радиус изгиба

Минимальный допустимый радиус изгиба:

• стационарная прокладка: 6 x внешних-∅
• свободное волочение: 10 х внешних-∅

Термические свойства

Допустимая температура на поверхности кабеля

• при стационарной установке: -60 °C / +80 °C
• при изгибе: -40 °C (-50 °C*) / +80 °C

* специальное исполнение кабеля для холодного климата

Максимально допустимая температура проводника: 90 °C

Максимально допустимая температура проводника при КЗ: 200 °C

При значениях температур окружающей среды отличных от 30 °C для определения токопроводящих характеристик жил следует применять поправочный коэффициент в соответствии со стандартом DIN VDE 0298-4 (допустимая температура жилы — 90°C):

Маркировка

Пример:

RHEYFIRM NTSCGEWOEUS 3x50+3x25/3E 6/10 кВ I NEXANS I <VDE> год
