Гибкий силовой одножильный кабель 6-35 кВ
Производитель —
Оценка (средняя 5)
Область применения
Гибкий кабель среднего напряжения для подключения передвижных трансформаторов, генераторов, двигателей и другого оборудования. Под заказ возможно изготовление кабеля с концевой заделкой (муфтой ).
Обозначения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Гибкий силовой одножильный кабель 6-35 кВ
Область применения
Гибкий кабель среднего напряжения для подключения передвижных трансформаторов, генераторов, двигателей и другого оборудования. Под заказ возможно изготовление кабеля с концевой заделкой (муфтой).
Обозначения
|
Маркировка |
Описание |
|
N |
В соответствии со стандартом DIN VDE |
|
T |
Гибкие кабели с изоляцией из этиленпропиленовой резины повышенной износостойкости |
|
М |
С одной оболочкой |
|
CG |
Неметаллический экран поверх изоляции |
|
С |
Металлический экран по жиле |
|
W |
Изоляция из термостойкого состава |
|
OE |
Устойчивый к маслам |
|
U |
Не распространяющий горение |
|
S |
Обозначение Nexans для исполнения оболочки повышенной износостойкости на основе полихлоропрена |

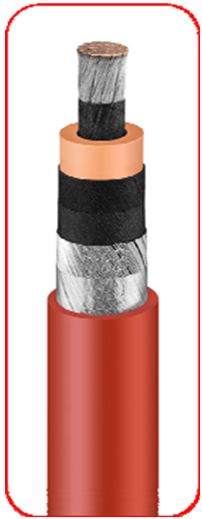

Конструкция
Жила:
Медный гибкий луженый проводник компактной скрутки, класс гибкости 5
Изоляция:
Трехслойная экструдированная изоляция, состоящая из:
- внутреннего полупроводящего слоя
- эластомерной изоляции на основе смеси высококачественной диэлектрической высокотемпературной этиленпропиленовой озоностойкой резины
- внешнего полупроводящего слоя, который легко снимается (Thermo Strip)
Все три слоя экструдируются за один технологический процесс.
Экран:
Медные луженые проволоки, скрученные по спирали
Внешняя оболочка:
Хлоропреновая резиновая смесь повышенной износостойкости, устойчивая к разрыву и истиранию
Номинальное напряжение: 6/10 кВ
Максимально допустимое рабочее напряжение Ubmax сети переменного тока: 12 кВ
Максимально допустимое рабочее напряжение Ubmax сети постоянного тока: 18 кВ
|
Сечение |
Макс. сопротивление при T=20 °C* |
Внешний-Ø* |
Масса* |
Допустимая разрывная нагрузка* |
|
|
мин. |
макс. |
||||
|
[мм²] |
[Ω/км] |
[мм] |
[мм] |
[кг/км] |
[Н] |
|
1x 25/16 |
0.795 |
20 |
23 |
850 |
375 |
|
1x 35/16 |
0.565 |
22 |
25 |
900 |
525 |
|
1x 50/16 |
0.393 |
24 |
27 |
1100 |
750 |
|
1x 70/16 |
0.277 |
26 |
29 |
1350 |
1050 |
|
1x 95/16 |
0.210 |
28 |
31 |
1600 |
1425 |
|
1x120/16 |
0.164 |
29 |
32 |
1800 |
1800 |
|
1x150/25 |
0.132 |
36 |
39 |
2560 |
2250 |
|
1x185/25 |
0.108 |
39 |
42 |
3000 |
2775 |
|
1x240/25 |
0.0817 |
42 |
45 |
3600 |
3600 |
* Ориентировочные значения
Исполнения с другим сечением/номинальным напряжением по запросу
Номинальное напряжение: 12/20 кВ
Максимально допустимое рабочее напряжение Ubmax сети переменного тока: 24 кВ
Максимально допустимое рабочее напряжение Ubmax сети постоянного тока: 36 кВ
|
Сечение |
Макс. сопротивление при T=20 °C* |
Внешний-Ø* |
Масса* |
Допустимая разрывная нагрузка* |
|
|
мин. |
макс. |
||||
|
[мм²] |
[Ω/км] |
[мм] |
[мм] |
[кг/км] |
[Н] |
|
1x 25/16 |
0.795 |
26 |
29 |
1000 |
375 |
|
1x 35/16 |
0.565 |
27 |
30 |
1130 |
525 |
|
1x 50/16 |
0.393 |
29 |
32 |
1320 |
750 |
|
1x 70/16 |
0.277 |
30 |
33 |
1560 |
1050 |
|
1x 95/16 |
0.210 |
33 |
36 |
1900 |
1425 |
|
1x120/16 |
0.164 |
35 |
38 |
2150 |
1800 |
|
1x150/25 |
0.132 |
36 |
39 |
2560 |
2250 |
|
1x185/25 |
0.108 |
39 |
42 |
3000 |
2775 |
|
1x240/25 |
0.0817 |
42 |
45 |
3600 |
3600 |
|
1x630/35 |
0.0292 |
58 |
62 |
8200 |
9450 |
|
1x800/95 |
0.0224 |
63 |
67 |
10500 |
12000 |
* Ориентировочные значения
Исполнения с другим сечением/номинальным напряжением по запросу
Номинальное напряжение: 18/35кВ
Максимально допустимое рабочее напряжение Ubmax сети переменного тока: 36 кВ
Максимально допустимое рабочее напряжение Ubmax сети постоянного тока: 54 кВ
|
Сечение |
Макс. сопротивление при T=20 °C* |
Внешний-Ø* |
Масса* |
Допустимая разрывная нагрузка* |
|
|
мин. |
макс. |
||||
|
[мм²] |
[Ω/км] |
[мм] |
[мм] |
[кг/км] |
[Н] |
|
1x 25/16 |
0.795 |
33 |
36 |
1400 |
375 |
|
1x 35/16 |
0.565 |
34 |
37 |
1550 |
525 |
|
1x 50/16 |
0.393 |
35 |
38 |
1700 |
750 |
|
1x 70/16 |
0.277 |
38 |
41 |
2100 |
1050 |
|
1x 95/16 |
0.210 |
40 |
43 |
2300 |
1425 |
|
1x120/16 |
0.164 |
42 |
45 |
2700 |
1800 |
|
1x150/25 |
0.132 |
43 |
46 |
3050 |
2250 |
|
1x185/25 |
0.108 |
45 |
48 |
3500 |
2775 |
|
1x240/25 |
0.0817 |
49 |
52 |
4250 |
3600 |
* Ориентировочные значения
Исполнения с другим сечением/номинальным напряжением по запросу
Электрические характеристики
Длительно допустимый ток [A] при
температуре окружающей
среды 30 °C на земле:
Длительно допустимый ток [A] притемпературе окружающейсреды 30 °C на земле:
Ток короткого замыкания
|
Сечение [мм²] |
≤ 10 кВ [A] |
> 10 кВ [A] |
|
25 |
131 |
139 |
|
35 |
162 |
172 |
|
50 |
202 |
216 |
|
70 |
250 |
265 |
|
95 |
301 |
319 |
|
120 |
352 |
371 |
|
150 |
404 |
428 |
|
185 |
461 |
488 |
|
240 |
553 |
587 |
|
630 |
- |
1385 |
|
800 |
- |
1574 |
|
Сечение [мм²] |
для 1 сек (tkr) |
для 0.5 сек (tk) |
|
25 |
3.2 |
4.5 |
|
35 |
4.5 |
6.3 |
|
50 |
6.4 |
9.1 |
|
70 |
9.0 |
12.7 |
|
95 |
12.2 |
17.2 |
|
120 |
15.4 |
21.7 |
|
150 |
19.2 |
27.5 |
|
185 |
23.7 |
33.5 |
|
240 |
30.7 |
43.4 |
|
630 |
94.0 |
133.0 |
|
800 |
119.0 |
169.0 |
Радиус изгиба
Минимальный допустимый радиус изгиба: 5 х внешних-∅
Термические свойства
Допустимая температура на поверхности кабеля
- при статической установке: -60 °C / +80 °C
- при изгибе: -40 °C (-50 °C*) / +80 °C
* специальное исполнение кабеля для холодного климата
Максимально допустимая температура проводника: 90 °C
Максимально допустимая температура проводника при КЗ: 200 °C
При значениях температур окружающей среды отличных от 30 °C для определения токопроводящих характеристик жил следует применять поправочный коэффициент в соответствии со стандартом DIN VDE 0298-4 (допустимая температура жилы — 90°C):
|
10C |
20C |
30C |
40C |
50C |
60C |
70C |
|
1.15 |
1.08 |
1.00 |
0.91 |
0.82 |
0.71 |
0.58 |
Маркировка
Пример: RHEYFIRM NTMCGCWOEUS 1x95/16 6/10 кВ I NEXANS I
