Гибридный кабель IE
Производитель —
Оценка (средняя 4)
Industrial Ethernet гибридный кабель промышленного стандарта для передачи данных (10 /100 Mбит) и питания (24 В/400 мА)
IE гибридный кабель 2x2 + 4x0.34 содержит:
Industrial Ethernet кабель 2 x 2 категории 5e, экранированный как витая четверка (4 -х жильная витая)...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Гибридный кабель IE
- Industrial Ethernet гибридный кабель промышленного стандарта для передачи данных (10/100 Mбит) и питания (24 В/400 мА)
- IE гибридный кабель 2x2 + 4x0.34 содержит:
- Industrial Ethernet кабель 2 x 2 категории 5e, экранированный как витая четверка (4-х жильная витая)
- четыре жилы питания 0.34 мм2 (витые)
- Простой монтаж благодаря благодаря методу соединения на прокол в IE FC RJ45 модульной розетке и гибридном разъеме для точек доступа SCALANCE W
- Сокращение стоимости монтажа, т.к. удаленные станции (например, SCALANCE W) подключаются через одну общую линию.
- Не содержащий галогена кабели для универсального использования в промышленности и офисах
- Жесткий, стойкий к ультрафиолетовому излучению кабель, имеющий UL одобрение
Область применения
IE гибридный кабель 2x2 + 4x0.34 и IE FC RJ45 модульная розетка с подключением питания могут быть использованы для подключения удаленных станций (например, точек доступа SCALANCE W) одновременно к данным (10/100 Мбит/сек) и питанию. Стоимость монтажа может быть значительно снижена, т.к. данные и питание передаются через общий кабель. Максимально 80 м и дополнительно 5 м патч-кабеля может быть использовано между IE FC RJ45 модульной розеткой и точкой доступа SCALANCE W.

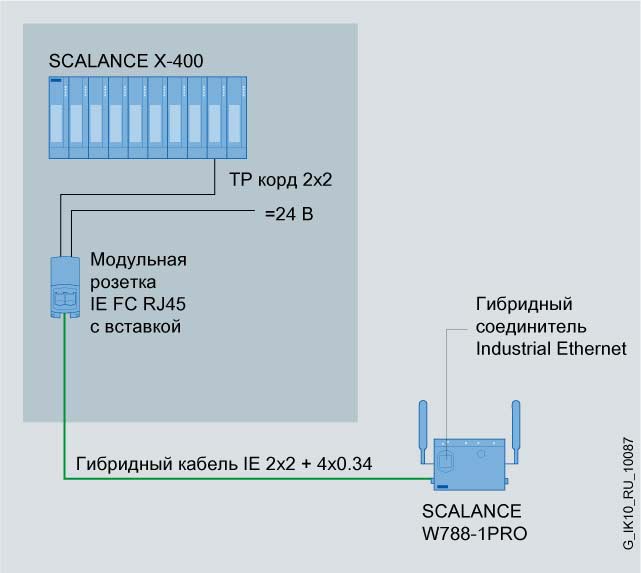

Структура сети, включая IE FC RJ45 модульную розетку с подключением питания и точку доступа SCALANCE W
Конструкция Жесткий, не содержащий галогена Ethernet гибридный кабель с четырьмя экранированными, гибкими жилами данных (AWG22, витая четверка) и четыре жилы питания (0.34 м м²) для передачи данных и питания.
Техническая спецификация
| Тип кабеля 1) | IE гибридный кабель 2x2 + 4x0.34 |
|---|---|
| Применение | |
| Спецификация кабеля | |
|
Категория 5E |
|
AWG22 |
| Электрические данные (при 20 °C) | |
| Ослабление волны | |
|
стандартно 2,5 дбд/100 м |
|
стандартно 19.5 дбд/100 м |
| Характеристики сопротивления | |
|
100 Ом ± 15 Ом |
| Переходное затухание в местах соединений | |
|
стандартно ≥ 50 дбд/100 м |
| Сопротивление передаче | |
|
≤ 10 мОм/м |
| Волновое сопротивление | ≤ 124 Ом/км |
| Сопротивление изоляции | > 500 MОм х км |
| Диапазон | |
|
|
|
|
| Механические данные | |
| Тип кабеля (стандартное обозначение) | 2YH (ST) C 2x2x0.75/1.5LI LIH H 2x2x0.34/1.6GN FRNC |
| Длина кабеля | 80 м + 5 м IE TP корд |
| Диаметр кабеля | |
|
8,5 мм |
|
0,64 мм, скрученные |
| Изоляция жилы | PE |
| Внутренняя оболочка | ПВХ |
| Оболочка | |
|
FRNC зеленый |
|
черный/коричневый |
| Допустимые окружающие условия | |
|
от -25 ºC до +70 ºC |
|
от -25 ºC до +70 ºC |
|
от -25 ºC до +50 ºC |
| Допустимый радиус изгиба | |
|
≥ 85 мм |
|
≥ 42,5 мм |
| Циклы изгиба | – |
| Допустимое усилие натяжения | ≤ 100 Н |
| Вес | 93 кг/км |
| Содержание галогена | нет |
| Поведение в огне | IEC 60332-1 |
| Маслостойкость | Ограниченная стойкость |
| UL сертификат | CMG/PLTC (в разработке) |
| UL тип / 600 В диапазон | Да (в разработке) |
| CCC сертификат | не требуется |
| Стойкость ультрафиолетовому излучению | да |
| Fast Connect монтаж кабеля | нет |
| Содержание силикона | нет |
1) Электрические характеристики при 20 ºC, испытания по DIN 0472
<table>
<thead>
<tr>
<th>
<strong>Тип кабеля</strong> <sup>1)</sup>
</th>
<th>
IE гибридный кабель 2x2 + 4x0.34
</th>
</tr>
</thead>
<tbody>
<tr>
<td>
Применение
</td>
<td> </td>
</tr>
<tr>
<td>
Спецификация кабеля
</td>
<td> </td>
</tr>
<tr>
<td>
<ul>
<li>Жилы данных</li>
</ul>
</td>
<td>
Категория 5E
</td>
</tr>
<tr>
<td>
<ul>
<li>Жилы питания</li>
</ul>
</td>
<td>
AWG22
</td>
</tr>
<tr>
<td>
<strong>Электрические данные</strong> (при 20 °C)
</td>
<td> </td>
</tr>
<tr>
<td>
Ослабление волны
</td>
<td> </td>
</tr>
<tr>
<td>
<ul>
<li>при 10 MГц</li>
</ul>
</td>
<td>
стандартно 2,5 дбд/100 м
</td>
</tr>
<tr>
<td>
<ul>
<li>при 100 MГц</li>
</ul>
</td>
<td>
стандартно 19.5 дбд/100 м
</td>
</tr>
<tr>
<td>
Характеристики сопротивления
</td>
<td> </td>
</tr>
<tr>
<td>
<ul>
<li>при 1-100 MГц</li>
</ul>
</td>
<td>
100 Ом ± 15 Ом
</td>
</tr>
<tr>
<td>
Переходное затухание в местах соединений
</td>
<td> </td>
</tr>
<tr>
<td>
<ul>
<li>при 1-100 MГц</li>
</ul>
</td>
<td>
стандартно ≥ 50 дбд/100 м
</td>
</tr>
<tr>
<td>
Сопротивление передаче
</td>
<td> </td>
</tr>
<tr>
<td>
<ul>
<li>при 10 MГц</li>
</ul>
</td>
<td>
≤ 10 мОм/м
</td>
</tr>
<tr>
<td>
Волновое сопротивление
</td>
<td>
≤ 124 Ом/км
</td>
</tr>
<tr>
<td>
Сопротивление изоляции
</td>
<td>
> 500 MОм х км
</td>
</tr>
<tr>
<td>
Диапазон
</td>
<td> </td>
</tr>
<tr>
<td>
<ul>
<li>С IE FC RJ45 разъемом, макс.</li>
</ul>
</td>
<td> </td>
</tr>
<tr>
<td>
<ul>
<li>С IE FC розеткой RJ45, макс.</li>
</ul>
</td>
<td> </td>
</tr>
<tr>
<td colspan= «2»>
Механические данные
</td>
</tr>
<tr>
<td>
Тип кабеля (стандартное обозначение)
</td>
<td>
2YH (ST) C 2x2x0.75/1.5LI <br/>
LIH H 2x2x0.34/1.6GN FRNC
</td>
</tr>
<tr>
<td>
Длина кабеля
</td>
<td>
80 м + 5 м IE TP корд
</td>
</tr>
<tr>
<td>
Диаметр кабеля
</td>
<td> </td>
</tr>
<tr>
<td>
<ul>
<li>Жилы данных</li>
</ul>
</td>
<td>
8,5 мм
</td>
</tr>
<tr>
<td>
<ul>
<li>Жилы питания</li>
</ul>
</td>
<td>
0,64 мм, скрученные
</td>
</tr>
<tr>
<td>
Изоляция жилы
</td>
<td>
PE
</td>
</tr>
<tr>
<td>
Внутренняя оболочка
</td>
<td>
ПВХ
</td>
</tr>
<tr>
<td>
Оболочка
</td>
<td> </td>
</tr>
<tr>
<td>
<ul>
<li>Жил данных</li>
</ul>
</td>
<td>
FRNC зеленый
</td>
</tr>
<tr>
<td>
<ul>
<li>Жилы питания</li>
</ul>
</td>
<td>
черный/коричневый
</td>
</tr>
<tr>
<td>
Допустимые окружающие условия
</td>
<td> </td>
</tr>
<tr>
<td>
<ul>
<li>Рабочая температура</li>
</ul>
</td>
<td>
от -25 ºC до +70 ºC
</td>
</tr>
<tr>
<td>
<ul>
<li>Температура транспортировки/хранения</li>
</ul>
</td>
<td>
от -25 ºC до +70 ºC
</td>
</tr>
<tr>
<td>
<ul>
<li>Температура монтажа</li>
</ul>
</td>
<td>
от -25 ºC до +50 ºC
</td>
</tr>
<tr>
<td>
Допустимый радиус изгиба
</td>
<td> </td>
</tr>
<tr>
<td>
<ul>
<li>Многократный изгиб</li>
</ul>
</td>
<td>
≥ 85 мм
</td>
</tr>
<tr>
<td>
<ul>
<li>Однократный изгиб</li>
</ul>
</td>
<td>
≥ 42,5 мм
</td>
</tr>
<tr>
<td>
Циклы изгиба
</td>
<td>
–
</td>
</tr>
<tr>
<td>
Допустимое усилие натяжения
</td>
<td>
≤ 100 Н
</td>
</tr>
<tr>
<td>
Вес
</td>
<td>
93 кг/км
</td>
</tr>
<tr>
<td>
Содержание галогена
</td>
<td>
нет
</td>
</tr>
<tr>
<td>
Поведение в огне
</td>
<td>
IEC 60332-1
</td>
</tr>
<tr>
<td>
Маслостойкость
</td>
<td>
Ограниченная стойкость
</td>
</tr>
<tr>
<td>
UL сертификат
</td>
<td>
CMG/PLTC (в разработке)
</td>
</tr>
<tr>
<td>
UL тип / 600 В диапазон
</td>
<td>
Да (в разработке)
</td>
</tr>
<tr>
<td>
CCC сертификат
</td>
<td>
не требуется
</td>
</tr>
<tr>
<td>
Стойкость ультрафиолетовому излучению
</td>
<td>
да
</td>
</tr>
<tr>
<td>
Fast Connect монтаж кабеля
</td>
<td>
нет
</td>
</tr>
<tr>
<td>
Содержание силикона
</td>
<td>
нет
</td>
</tr>
</tbody>
</table>1) Электрические характеристики при 20 ºC, испытания по DIN 0472
