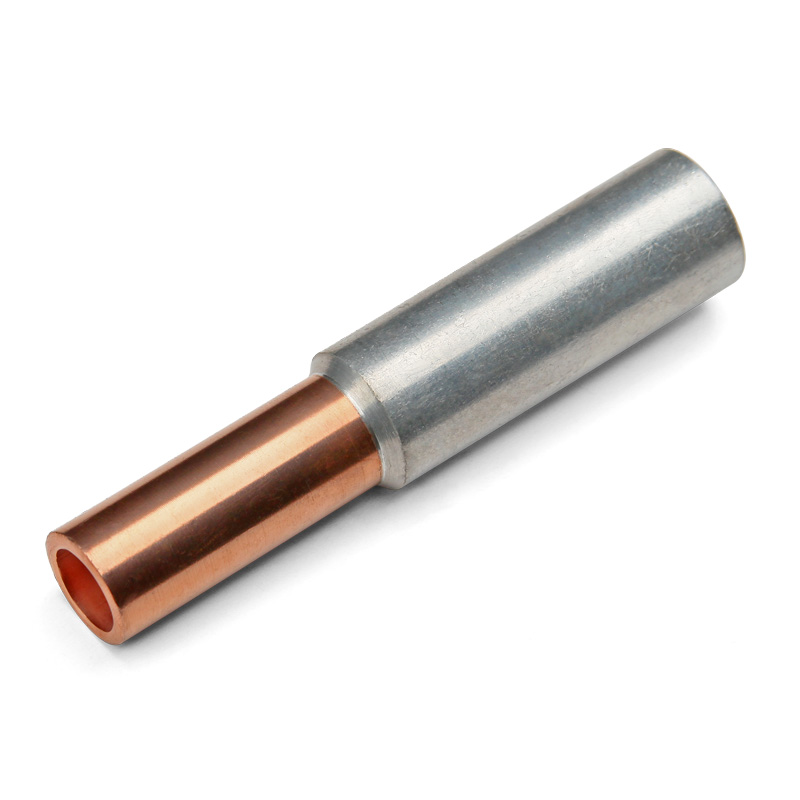

Гильзы алюмомедные под опрессовку: ГАМ
Производитель —
Оценка (средняя 5)
Гильзы алюмомедные под опрессовку Тип : ГАМ ТУ 3449-017-59861269-2004
Предназначены для соединения опрессовкой алюминиевых и медных жил
Материал: электротехнический алюминий марки АД1 и медь марки М1
Рабочее напряжение: до 10 кВ
Медная и алюминиевая...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Гильзы алюмомедные под опрессовку: ГАМ
Гильзы алюмомедные под опрессовку
Тип : ГАМ
ТУ 3449-017-59861269-2004
- Предназначены для соединения опрессовкой алюминиевых и медных жил
- Материал: электротехнический алюминий марки АД1 и медь марки М1
- Рабочее напряжение: до 10 кВ
- Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне
- Гильзы имеют внутреннюю перегородку, определяющую глубину захода кабельных жил и выполняющую функцию масляного стопора
- Конструкция гильз ГАМ «КВТ» предусматривает редукционный переход на меньшее сечение с алюминиевого кабеля на медный при сохранении токовой нагрузки
Основные характеристики
| Наименование | Сечение (мм²) Al
| Сечение (мм²) Cu
| D₁(мм) | d₁(мм) | D₂(мм) | d₂(мм) | L(мм) | L₁(мм) | L₂(мм) |
|---|---|---|---|---|---|---|---|---|---|
| ГАМ 16/10 (КВТ) | 16 | 10 | 9.0 | 5.2 | 11.0 | 6.1 | 70.0 | 25.0 | 30.0 |
| ГАМ 25/16 (КВТ) | 25 | 16 | 10.0 | 6.1 | 12.0 | 7.1 | 75.0 | 27.0 | 33.0 |
| ГАМ 35/25 (КВТ) | 35 | 25 | 11.0 | 7.1 | 14.0 | 8.5 | 85.0 | 30.0 | 40.0 |
| ГАМ 50/35 (КВТ) | 50 | 35 | 13.0 | 8.5 | 16.0 | 9.8 | 95.0 | 32.0 | 42.0 |
| ГАМ 70/50 (КВТ) | 70 | 50 | 15.0 | 9.8 | 18.0 | 11.5 | 105.0 | 38.0 | 46.0 |
| ГАМ 95/70 (КВТ) | 95 | 70 | 17.0 | 11.5 | 21.0 | 13.5 | 110.0 | 40.0 | 50.0 |
| ГАМ 120/95 (КВТ) | 120 | 95 | 19.0 | 13.5 | 23.0 | 15.0 | 112.0 | 42.0 | 55.0 |
| ГАМ 150/120 (КВТ) | 150 | 120 | 21.0 | 15.0 | 25.0 | 17.0 | 118.0 | 44.0 | 55.0 |
| ГАМ 185/150 (КВТ) | 185 | 150 | 23.0 | 17.0 | 27.0 | 18.6 | 125.0 | 46.0 | 58.0 |
| ГАМ 240/185 (КВТ) | 240 | 185 | 26.0 | 18.6 | 30.0 | 21.5 | 130.0 | 54.0 | 60.0 |
Документация — Гильзы алюмомедные под опрессовку: ГАМ
Формат файла PDFРазмер файла 207.55 Кб.
