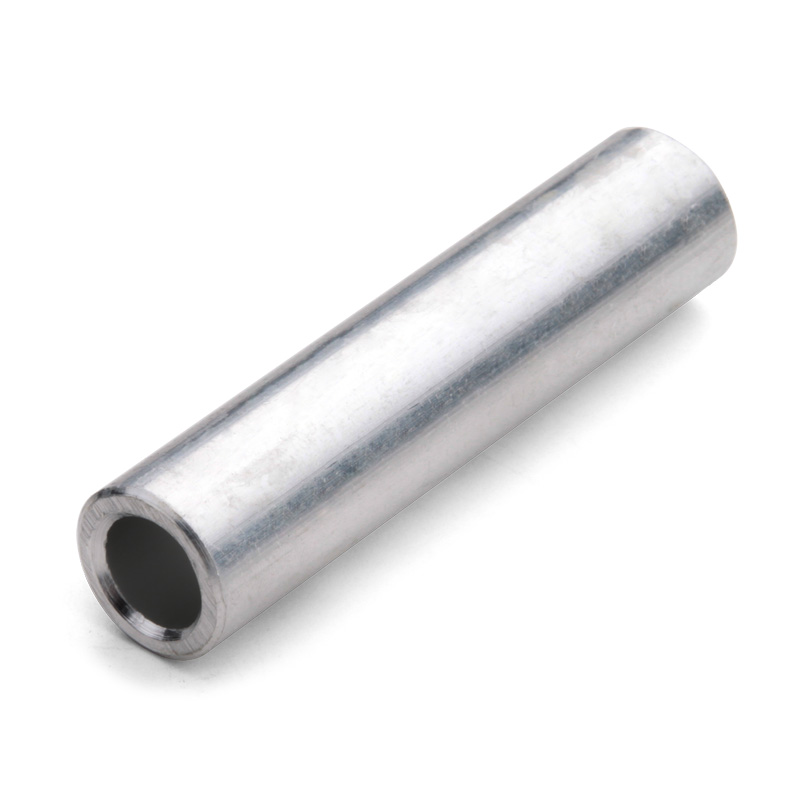

Гильзы кабельные алюминиевые ГА (КВТ)

Тип : ГА

ГОСТ 23469.2-79

• Пред­наз­на­че­ны для со­еди­не­ния опрессовкой алюминиевых ка­бе­лей и про­во­дов без осевой нагрузки
• Гильзы имеют сквозную конструкцию
• Материал: алюминий мар­ки АД1
• Рабочее напряжение: до 10 кВ
• Секторные жилы рекомендовано скруглить набором матриц НМ-300 С (КВТ)
• После зачистки концов алюминиевых жил с использованием кордощетки на жилы наносится проводящая контактная паста «КВТ». Внутреннюю поверхность гильзы также следует зачистить и смазать пастой, после чего завести в нее жилы с заходом на половину длины гильзы и произвести опрессовку

Наименование	Сечение (мм²)	L(мм)	d(мм)	d₁(мм)
ГА 10 (КВТ)	10	53.0	8.5	4.5
ГА 16 (КВТ)	16	60.0	10.0	5.4
ГА 25 (КВТ)	25	63.0	12.0	7.0
ГА 35 (КВТ)	35	71.0	14.0	8.0
ГА 50 (КВТ)	50	71.0	16.0	9.0
ГА 70 (КВТ)	70	80.0	18.0	12.0
ГА 95 (КВТ)	95	85.0	20.0	13.0
ГА 120 (КВТ)	120	100.0	22.0	14.0
ГА 150 (КВТ)	150	100.0	24.0	17.0
ГА 185 (КВТ)	185	100.0	26.0	19.0
ГА 240 (КВТ)	240	110.0	28.0	20.0
ГА 300 (КВТ)	300	140.0	32.0	24.0
