Медные наконечники и гильзы

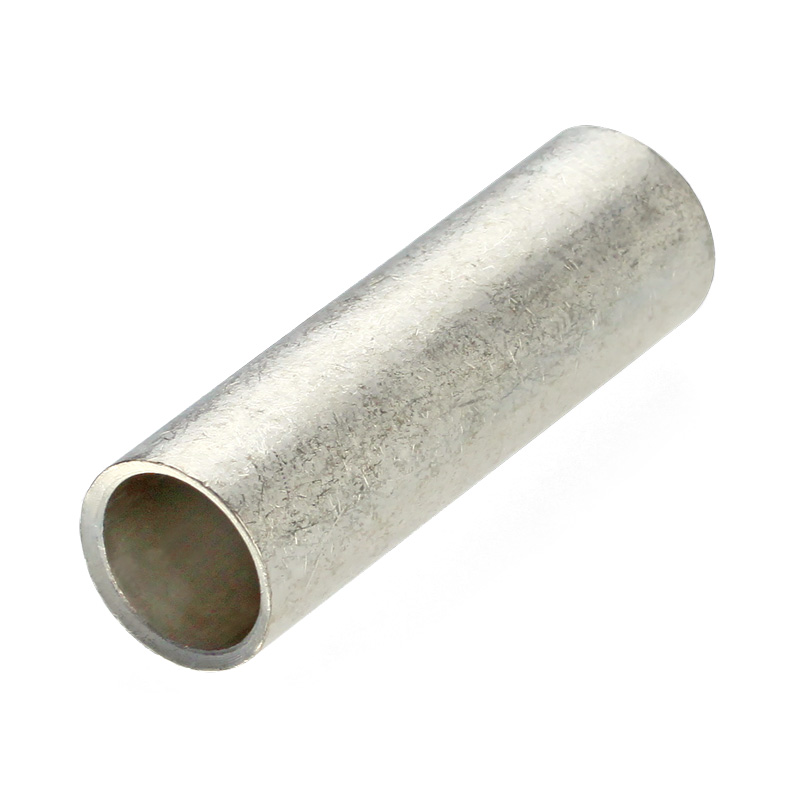

Гильзы кабельные медные луженые ГМЛ (КВТ)

Тип : ГМЛ

ГОСТ 23469.3-79

• Пред­наз­на­че­ны для соединения опрессовкой медных ка­бе­лей и про­во­дов
• Материал: электротехническая медь мар­ки М2
• Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
• Рабочее напряжение: до 10 кВ
• Гильзы имеют сквозную конструкцию
• Матовое лужение с добавками висмута обеспечивает повышенную коррозионную стойкость защитного покрытия
• Внутренний и внешний диаметры гильз ГОСТ 23469 соответствуют размерам труб, из которых изготавливаются наконечники ГОСТ 7386
• Гильзы по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных жил 2-го и 3-го классов гибкости рекомендован выбор размеров по специальной таблице
• Гильза ГМЛ 1.5* - нестандартное исполнение
• Специальная серия высокоточных матриц MW-образной формы для опрессовки. Матрицы совместимы с гидравлическими прессами «КВТ»

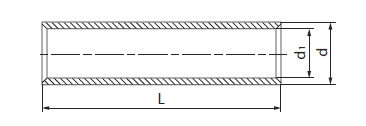

Наименование	Сечение (мм²)	Сечение (мм²)	L(мм)	d(мм)	d₁(мм)
ГМЛ 1.5* (КВТ)	1.5	1.5	15.0	3.3	1.8
ГМЛ 2.5 (КВТ)	2.5	2.5	20.0	5.0	2.6
ГМЛ 4 (КВТ)	4	4	20.0	5.0	3.0
ГМЛ 6 (КВТ)	6	6	30.0	6.0	4.0
ГМЛ 10 (КВТ)	10	10	30.0	8.0	5.0
ГМЛ 16 (КВТ)	16	16	30.0	9.0	6.0
ГМЛ 25 (КВТ)	35	25	40.0	11.0	8.0
ГМЛ 35 (КВТ)	35	35	50.0	12.0	9.0
ГМЛ 50 (КВТ)	70	50	50.0	14.0	11.0
ГМЛ 70 (КВТ)	95	70	53.0	16.0	13.0
ГМЛ 95 (КВТ)	120	95	67.0	19.0	15.0
ГМЛ 120 (КВТ)	150	120	67.0	22.0	17.0
ГМЛ 150 (КВТ)	185	150	67.0	25.0	19.0
ГМЛ 185 (КВТ)	240	185	75.0	27.0	21.0
ГМЛ 240 (КВТ)	300	240	75.0	32.0	24.0
