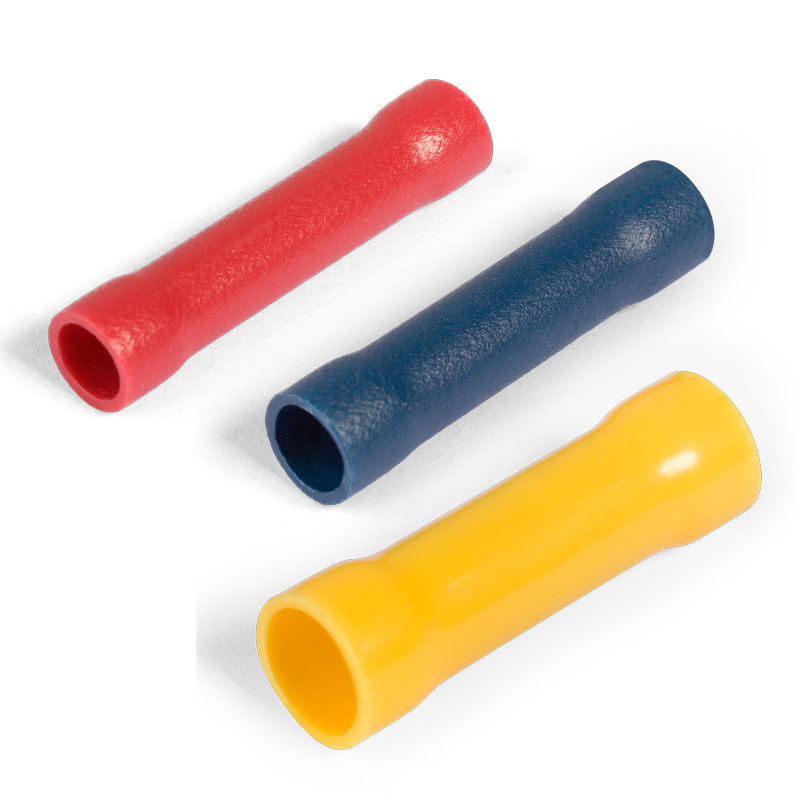

Гильзы соединительные изолированные в ПВХ корпусе: ГСИ
Производитель —
Оценка (средняя 4)
Гильзы соединительные изолированные в ПВХ корпусе Тип : ГСИ по ТУ 3424-001-59861269-2004
Предназначены для соединения встык медных проводов методом опрессовки
Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
Термостойкость изоляции: 75 °C
Материал...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Гильзы соединительные изолированные в ПВХ корпусе: ГСИ
Гильзы соединительные изолированные в ПВХ корпусе
Тип : ГСИ
по ТУ 3424-001-59861269-2004
- Предназначены для соединения встык медных проводов методом опрессовки
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: 75 °C
- Материал гильзы: медь марки М1
- Покрытие гильзы: электролитическое лужение
- Максимальное напряжение: 690 В
- Особенности конструкции:
- гильза выполнена из бесшовной цельнотянутой медной трубки
- стопорная высечка, расположенная по центру гильзы, определяет глубину захода провода в соединитель
- снятые по краям гильзы фаски облегчают заведение провода
- Расширенные мультиразмерные диапазоны опрессовки наконечников сечением до 10 мм²
- В пределах указанного диапазона возможно соединение в одну линию проводов разных сечений или монтаж ответвления
- Опрессовка поверх изолирующего корпуса
| Наименование | Сечение (мм²) | Ток, А | L(мм) | L₁(мм) | d₁(мм) | S(мм) |
|---|---|---|---|---|---|---|
| ГСИ 1.5 | 0.25–1.5 | 19 | 24.2 | 15.0 | 1.7 | 0.8 |
| ГСИ 2.5 | 1.0-2.5 | 27 | 24.2 | 15.0 | 2.3 | 0.8 |
| ГСИ 6.0 | 2.5-6.0 | 48 | 26.0 | 15.0 | 3.4 | 1.0 |
| ГСИ 10 | 10 | 62 | 35.5 | 21.0 | 4.6 | 1.2 |
| ГСИ 16 | 16 | 88 | 45.0 | 26.0 | 5.8 | 1.5 |
| ГСИ 25 | 25 | 115 | 52.5 | 29.0 | 7.7 | 1.8 |
Документация — Гильзы соединительные изолированные в ПВХ корпусе: ГСИ
Формат файла PDFРазмер файла 233.89 Кб.
