Электрощитовое оборудование

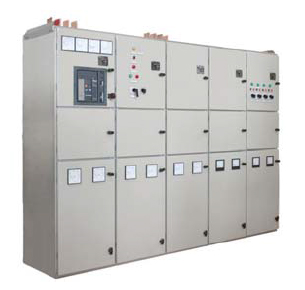

Распределительные щиты серии ГРЩ на рабочие токи до 3200 А для обеспечения защиты от перегрузок и коротких замыканий, учета электроэнергии и для использования для нечастых оперативных коммутаций электрических цепей.

• Ввод и распределение электрической энергии от КТП
• Защита от однофазных и многофазных коротких замыканий, перегрузок и утечек
• Коммерческий и технический учет потребления электроэнергии
• Дистанционный контроль и управление электрическими параметрами ГРЩ
• Секционирование сборных шин для обеспечения безопасности обслуживания
• Автоматический ввод резерва (секция АВР) для щитов с двумя и тремя вводами, который функционирует на основе микропроцессорных устройств, анализирующих текущее состояние системы
• Световая сигнализация рабочего и аварийного состояния системы

Особенности

Распределительные щиты серии ГРЩ ис пользуются при комплектации КТП 6 (10 кВ)/ 0,4 кВ (низковольтная составляющая), вводных устройств промышленных предприятий, административных и жилых зданий.

ГРЩ конструктивно может иметь один или два ввода, а также дополнительный ввод от дизель-генератора. Щиты металлические, изготавливаются одно- или многосекционными, одностороннего и двухстороннего обслуживания. Каждая секция может комплектоваться защитными панелями (пластронами) и дверями. Многосекционные щиты легко собираются и разбираются на нужные для транспортировки части. В щитах предусматриваются кабельные или шинные вводы. Ввод может быть как сверху, так и снизу. Вывод может осуществляться как через секции, в которых установлены аппараты, так и через специальные секции, что особенно удобно при одностороннем обслуживании щитов. Силовые шины изготавливаются из калиброванной медной полосы.

Технические характеристики

Условия эксплуатации

Комплектация

Основная комплектация ГРЩ – силовые автоматические выключатели, рубильники, корпуса щитов и монтажные элементы Schneider Electric, ABB, Hager.

Информация для заказа

ГРЩ изготавливаются в соответствии с однолинейной схемой, спецификацией и опросным листом Заказчика. При размещении заказа, в зависимости от его вида, Заказчику необходимо предоставить следующую техническую документацию:

1. Для заказа по техническим условиям ЗАКАЗЧИКА, необходимы заполненные опросные листы. В данном случае по согласованию обычно требуется проведение работ по проектированию оборудования.
2. Для заказа по типовым наименованиям необходимы заполненные опросные листы, в которых обязательно указываются номера типовых схем, используемые типы корпусов (навесной/встраиваемый/напольный, материал корпуса, степень защиты IP), производители комплектующих элементов, другие технические параметры.
3. Для заказа по проектам необходима проектная документация – однолинейная или принципиальная электрическая схема, спецификация комплектующих элементов, чертежи. При заказе шкафов управления и автоматики дополнительно требуется схема управления (функциональная схема).

Подробности сертификации

Сертификат соответствия системы ГОСТ Р на шкафы низковольтные комплектные: № РОСС RU.АВ87.В00802.
