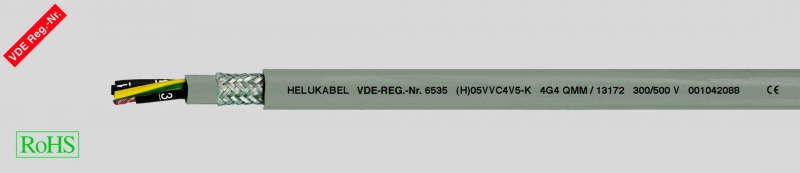

(H)05VVC4V5-K ((N)YSLYCYÖ-JZ), с цифровой маркировкой жил, экранированный, маслостойкий, ЭМС
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный PVC-кабель управления с маслостойкой внешней оболочкой на основании DIN VDE 0285-525-2-51/
DIN EN 50525-2-51 и IEC 60227/74 отклонение сечения проводника
Температурный диапазон
подвижно от -5°C до +70°C
стационарно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — (H)05VVC4V5-K ((N)YSLYCYÖ-JZ), с цифровой маркировкой жил, экранированный, маслостойкий, ЭМС
-
Специальный PVC-кабель управления с маслостойкой внешней оболочкой на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51 и IEC 60227/74 отклонение сечения проводника
-
Температурный диапазонподвижно от -5°C до +70°Cстационарно от -40 °C до +70 °C
-
Номинальное напряжениеU0/U 300/500 В
-
Испытательное напряжениев соответствии с VDE 0281 ч. 13жила/жила 2 кВ, 5 минутжила/экран 2 кВ, 5 минут
- Напряжение пробоя мин. 4000 В
-
Сопротивление связипри 30 МГц 250 Ом/км
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно пр. 10x Ø кабелястационарно пр. 5x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок, структура жил в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Внутренняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85%
- Внешняя оболочка – специальный PVC-материал TM5 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
- Маслостойкий в соответствии с DIN EN 60811-2-1
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
-
Аналоги без экрана:(H)05VV5-F (N)YSLYÖ-JZ
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве кабелей управления и соединительных кабелей в машино- и станкостроении, конвейерах, подъемно-транспортном оборудовании и производственных линиях. Могут применяться в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе.
Не рекомендуется применять в химической промышленности. Подходят для эксплуатации в качестве кабелей для влажных помещений в оборудовании пивоваренных заводов, установках для розлива и мойки. Предназначены для бесперебойной передачи данных в измерительных, управляющих и регулирующих устройствах в случае, если требуется электромагнитный экран.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 13170 | 2 x 4 | 12,5 | 124,0 | 236,0 | 12 |
| 13171 | 3 G 4 | 13,9 | 178,0 | 361,0 | 12 |
| 13172 | 4 G 4 | 15,7 | 234,0 | 430,0 | 12 |
| 13173 | 5 G 4 | 17,1 | 284,0 | 509,0 | 12 |
| 13175 | 7 G 4 | 20,5 | 321,0 | 660,0 | 12 |
| 13178 | 12 G 4 | 25,5 | 581,0 | 979,0 | 12 |
| 13179 | 2 x 6 | 14,6 | 176,0 | 296,0 | 10 |
| 13180 | 3 G 6 | 15,7 | 245,0 | 420,0 | 10 |
| 13181 | 4 G 6 | 17,3 | 316,0 | 579,0 | 10 |
| 13182 | 5 G 6 | 19,5 | 442,0 | 719,0 | 10 |
| 13183 | 7 G 6 | 23,1 | 530,0 | 1031,0 | 10 |
| 13185 | 3 G 10 | 19,9 | 367,0 | 655,0 | 8 |
| 13186 | 4 G 10 | 22,0 | 549,0 | 894,0 | 8 |
| 13187 | 5 G 10 | 24,6 | 604,0 | 927,0 | 8 |
| 13188 | 7 G 10 | 29,5 | 820,0 | 1518,0 | 8 |
| 13190 | 3 G 16 | 22,9 | 653,0 | 993,0 | 6 |
| 13191 | 4 G 16 | 25,5 | 807,0 | 1340,0 | 6 |
| 13192 | 5 G 16 | 27,9 | 940,0 | 1626,0 | 6 |
| 13193 | 7 G 16 | 33,9 | 1345,0 | 2080,0 | 6 |
| 13196 | 4 G 25 | 31,6 | 1169,0 | 1692,0 | 4 |
| 13197 | 5 G 25 | 35,1 | 1420,0 | 1972,0 | 4 |
| 13198 | 3 G 35 | 31,1 | 1250,0 | 1704,0 | 2 |
| 13199 | 4 G 35 | 34,4 | 1680,0 | 2320,0 | 2 |
| 13189 | 5 G 35 | 37,4 | 2020,0 | 2780,0 | 2 |
| 13194 | 3 G 50 | 36,9 | 1887,0 | 2661,0 | 1 |
| 13195 | 4 G 50 | 40,3 | 2370,0 | 3194,0 | 1 |
| 13184 | 5 G 50 | 44,9 | 2880,0 | 4247,0 | 1 |
