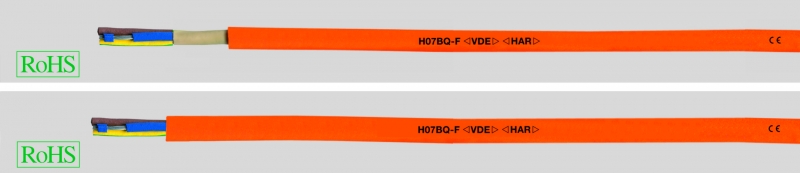

H05 BQ-F / H07 BQ-F* (NGMH11YÖ), силовой EPR/PUR-кабель
H05 BQ-F / H07 BQ-F* (NGMH11YÖ)
Производитель —
Оценка (средняя 5)
Технические характеристики
Силовой EPR/PUR-кабель в соответствии с DIN VDE 0285-525-2-21/
DIN EN 50525-2-21
Температурный диапазон
подвижно от -40°C до +80°C
стационарно от -50°C до +90°C
Допустимая рабочая температура
на проводнике...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — H05 BQ-F / H07 BQ-F* (NGMH11YÖ)
-
Силовой EPR/PUR-кабель в соответствии с DIN VDE 0285-525-2-21/DIN EN 50525-2-21
-
Температурный диапазонподвижно от -40°C до +80°Cстационарно от -50°C до +90°C
-
Допустимая рабочая температурана проводнике 90 °C
-
Номинальное напряжениеH05BQ-F: U0/U 300/500 В до 1 мм²H07BQ-F: U0/U 450/750 В от 1,5 мм²
-
Испытательное напряжениеH05BQ-F: 2000 В до 1 мм²H07BQ-F: 2500 В от 1,5 мм²
-
Минимальный радиус изгибаподвижно пр. 5x Ø кабелястационарно пр. 3x Ø кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5 или HD 383 кл. 5
- Изоляция жил из резины, смесь EI6 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
- Маркировка жил в соответствии с DIN VDE 0293-308 и HD308 S2
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом (допускается внутренний компаунд-заполнитель)
- Внешняя PUR-оболочка TMPU в соответствии с DIN EN 50363-10-2
- Цвет оболочки – оранжевый (RAL 2003)
- Стойкость к истиранию
- Стойкость к разрыву и раздиру
- Стойкость к порезам
-
Стойкость кмаслам, смазкам, бензинувоздействию воды и погодных условийозону и кислородуУФ-излучению, гидролизу и микробам
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления
-
На основании VDE.7 G 1,5 мм² и 12 G 1,5 мм² и сечения >16 мм² обозначаются 07BQ-F
- *) Исполнение с компаундом — наполнителем
Данные кабели используются при средних механических нагрузках в сухих и влажных помещениях, например, для подключения сельскохозяйственной или промышленной техники, нагревательных устройств при условии отсутствия опасности контакта с горячими деталями или теплового излучения. Применяются для электрических устройств, таких как сверлильные станки, ручные циркулярные пилы, а также переносные двигатели и механизмы в сельском хозяйстве и на строительных площадках. Также подходят для холодильных установок.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø мин. — макс. пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 22050 | 2 x 0,75 | 5,7 — 7,4 | 14,4 | 52,0 | 18 |
| 22051 | 3 G 0,75 | 6,2 — 8,1 | 21,6 | 63,0 | 18 |
| 22052 | 4 G 0,75 | 6,8 — 8,8 | 29,0 | 80,0 | 18 |
| 22053 | 5 G 0,75 | 7,6 — 9,9 | 36,0 | 96,0 | 18 |
| 22054 | 2 x 1 | 6,1 — 8,0 | 19,2 | 59,0 | 17 |
| 22055 | 3 G 1 | 6,5 — 8,5 | 29,0 | 71,0 | 17 |
| 22056 | 4 G 1 | 7,1 — 9,3 | 38,4 | 89,0 | 17 |
| 22057 | 5 G 1 | 8,0 — 10,3 | 48,0 | 112,0 | 17 |
