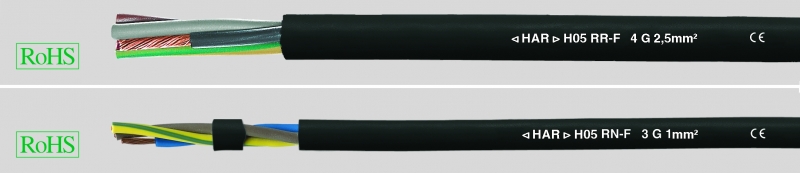

H05 RR-F / H05 RN-F, кабель с резиновой изоляцией
H05 RR-F / H05 RN-F
Производитель —
Оценка (средняя 4)
Технические характеристики
В соответствии с DIN VDE 0285-525-2-21 / DIN EN 50525-2-21
H05 RR-F дополнительно по BS 6500
Температурный диапазон
от -30 °C до +60 °C
Допустимая рабочая температура проводника +60 °C
Номинальное напряжение
U0/U 300/500 В
...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — H05 RR-F / H05 RN-F
- В соответствии с DIN VDE 0285-525-2-21 / DIN EN 50525-2-21
- H05 RR-F дополнительно по BS 6500
-
Температурный диапазонот -30 °C до +60 °C
- Допустимая рабочая температура проводника +60 °C
-
Номинальное напряжениеU0/U 300/500 В
-
Макс. рабочее напряжение вэлектрических сетях трёхфазного и однофазного токаU0/U 318/550 Вв электрических сетях постоянного токаU0/U 413/825 В
- Испытательное напряжение 2000 В
-
Минимальный радиус изгиба7,5x Ø кабеля
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Резиновая изоляция жил EI4 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
- Маркировка жил в соответствии с DIN VDE 0293-308
- Повивная скрутка жил
-
Внешняя оболочка чёрная уRR-F = резина, EM 3 в соответствии с DIN VDE 0207-363-2-1/DIN EN 50363-2-1RN-F = EM 2 в соответствии с DIN VDE 0207-363-2-1/DIN EN 50363-2-1
- Допускается контакт кабелей с маслами/ жирами
Испытания
- Воспламеняемость в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
- H05 RR-F заменяет предыдущие типы NLH и NMH до 2,5 мм²
-
H05 RN-F заменяет предыдущие типы NMHöu до 1 мм².При 1,5 мм² — не содержится в VDE; в соответствии с VDE (H)05RN-F.Артикул 36008 = Национальный тип: A-05RN-FАртикул 36007 = (A)05RN-F, цвет оболочки — серый. Специально для изготовителей жалюзийных изделий
- Другие количества жил и сечения по запросу
H05 RR-F
Данные кабели предназначены для подключения электрических устройств, напр., пылесосов, утюгов, паяльников, кухонных приборов, тостеров, плит и т.д. Применяются при малых механических нагрузках в быту и в офисных помещениях. Могут прокладываться в стенах, мебели, декоративной облицовке и в полостях сборных деталей.
Не предназначены для постоянного применения на открытом воздухе, на коммерческих (исключение — пошивочные мастерские и схожие с ними) или сельскохозяйственных предприятиях и для подключения профессиональных электроинструментов. H05 RN-F
Эти кабели предназначены для подключения электроприборов в условиях незначительных механических нагрузок в сухих и влажных помещениях, а также на открытом воздухе, напр., в качестве соединительных кабелей для садовой техники. Допускается контакт с жирами и маслами (напр., во фритюрнице).
Кроме того, возможна фиксированная прокладка, напр., в мебели, декоративной облицовке, стенах и полостях сборных деталей. H05 RN-F разрешён к эксплуатации во взрывоопасных зонах.
CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø мин. — макс. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 35001 | 2 x 0,75 | 5,7 — 7,4 | 14,4 | 60,0 | 18 |
| 35005 | 3 G 0,75 | 6,2 — 8,1 | 21,6 | 74,0 | 18 |
| 35009 | 4 G 0,75 | 6,8 — 8,8 | 29,0 | 78,0 | 18 |
| 35019 | 5 G 0,75 | 7,6 — 9,9 | 36,0 | 99,0 | 18 |
| 35002 | 2 x 1 | 6,1 — 8,0 | 19,0 | 72,0 | 17 |
| 35006 | 3 G 1 | 6,5 — 8,5 | 29,0 | 85,0 | 17 |
| 35010 | 4 G 1 | 7,1 — 9,3 | 38,0 | 98,0 | 17 |
| 35020 | 5 G 1 | 8,0 — 10,3 | 48,0 | 134,0 | 17 |
| 35003 | 2 x 1,5 | 7,6 — 9,8 | 29,0 | 98,0 | 16 |
| 35007 | 3 G 1,5 | 8,0 — 10,4 | 43,0 | 120,0 | 16 |
| 35011 | 4 G 1,5 | 9,0 — 11,6 | 58,0 | 150,0 | 16 |
| 35013 | 5 G 1,5 | 9,8 — 12,7 | 72,0 | 180,0 | 16 |
| 35004 | 2 x 2,5 | 9,0 — 11,6 | 48,0 | 145,0 | 14 |
| 35008 | 3 G 2,5 | 9,6 — 12,4 | 72,0 | 170,0 | 14 |
| 35012 | 4 G 2,5 | 10,7 — 13,8 | 96,0 | 220,0 | 14 |
| 35014 | 5 G 2,5 | 11,9 — 15,3 | 120,0 | 270,0 | 14 |
| 35015 | 3 G 4 | 11,3 — 14,5 | 115,0 | 260,0 | 12 |
| 35017 | 4 G 4 | 12,7 — 16,2 | 154,0 | 340,0 | 12 |
| 35016 | 3 G 6 | 12,8 — 16,3 | 173,0 | 361,0 | 10 |
| 35018 | 4 G 6 | 14,2 — 18,1 | 230,0 | 462,0 | 10 |
