H05Z-K / H07Z-K, с резиновой изоляцией, безгалогеновый
H05 V-U Ring
Производитель —
Оценка (средняя 5)
Технические характеристики

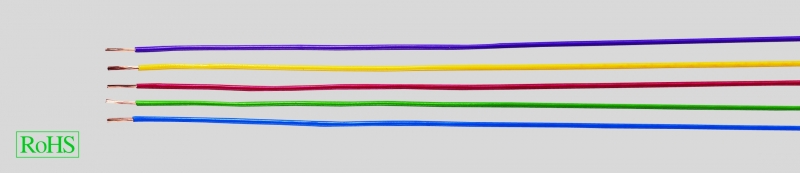

Одножильные PVC-провода в соответствии с DIN VDE 0285-525-2-31/DIN EN 50525-2-31 и IEC 60227-3
Температурный диапазон
подвижно от -5°C до +70°C
стационарно от -30°C до +80°C
Номинальное напряжение
U0/U 450/750 В
Испытательное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — H05 V-U Ring
- Одножильные PVC-провода в соответствии с DIN VDE 0285-525-2-31/DIN EN 50525-2-31 и IEC 60227-3
-
Температурный диапазонподвижно от -5°C до +70°Cстационарно от -30°C до +80°C
-
Номинальное напряжениеU0/U 450/750 В
- Испытательное напряжение 2500 В
-
Сопротивление изоляциимин. 10 МОм x км
-
Минимальный радиус изгибаfest verlegtØ провода ≤ 8 mm: 4x Ø проводаØ провода > 8-12 mm: 5xØ проводаØ провода > 12 mm: 6xØ провода
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Жилы из тонких медных проволокв соответствии с DIN VDE 0295 кл. 5,BS 6360 кл. 5, IEC 60228 кл. 5
-
PVC-изоляция жил, изолирующий компаунд TI1 в соответствии с DIN VDE 0207-363-3/ DIN EN 50363-3IEC и 60227-3
- Цвета жил см. таблицу ниже
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
-
PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804,тип испытания B)
- Рекомендуются следующие цвета (только одноцветные): чёрный, белый, синий, серый, коричневый, красный, оранжевый, бирюзовый, фиолетовый и розовый. Двухцветные комбинации не допустимы, за исключением жёлто-зелёной жилы
- Цвета жёлтый, зелёный, прозрачный поставляются только для (H)07 V-K
- Двухцветная комбинация допустима только у (H)07 V-K
Используется для прокладки в трубах внутри, над и под штукатуркой, а также в закрытых каналах для электропроводки.
Запрещено применять для монтажа непосредственно в кабель-каналах и туннелях.
Допускается для внутреннего монтажа в распределительных устройствах и щитах управления, в осветительных приборах с номинальным переменным напряжением до1000 В или при постоянном напряжении до 750 В относительно земли.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Номиналь-
ное
сечение mm²
|
Внешний Ø мин. — макс. мм | Вес меди кг / км | sw | gn-ge | blau | braun | rot | weiß | grau | vio |
| пр. RAL | 9005 | - | 5015 | 8003 | 3000 | 9003 | 7001 | 4005 | ||
| Оформление | Ring im Karton (100m) | |||||||||
| H05 V-U БУНТ | ||||||||||
| Артикул № | 28761 | 28762 | 28763 | 28764 | 28765 | 28766 | 28767 | 28768 | ||
| 0,5 | 1,9 — 2,3 | 4,8 | ||||||||
| Артикул № | 28769 | 28770 | 28771 | 28772 | 28773 | 28774 | 28775 | 28776 | ||
| 0,75 | 2,1 — 2,5 | 7,2 | ||||||||
| Артикул № | 28777 | 28778 | 28779 | 28780 | 28781 | 28782 | 28783 | 28784 | ||
| 1 | 2,2 — 2,7 | 9,6 | ||||||||
Купить H05 V-U Ring в регионе Ярославль.
