H05BQ-F, H07BQ-F | Гибкие кабели управление и провода для ручных инструментов с PUR изоляцией

H05BQ-F, H07BQ-F

Производитель — TKD

Оценка (средняя 5)

Применение Используется в качестве контрольного и соединительного кабеля управления для станков и ручных инструментов, для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — H05BQ-F, H07BQ-F

Применение

Используется в качестве контрольного и соединительного кабеля управления для станков и ручных инструментов, для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного управления движением. Применяется для прокладки в сухих, влажных и сырых помещениях, а также под открытым небом с учетом температуры, но не для прокладки в почве.

Особенности

Внешняя оболочка из PUR устойчива к кислотам, щелочам, растворителям, гидролизу, смазочным веществам (см. таблицу химической стойкости).
Отсутствие кремнийорганической резины (при производстве).
Стойкий к истиранию и микробам.
Внешняя оболочка из PUR устойчива к УФ-лучам.

Примечание

Соответствует директиве RoHS.
Кабель соответствует директиве 2006/95/EG CE ( «Директива по низкому напряжению»).
Возможна поставка кабеля определенного цвета и размеров по запросу.

Конструкция и технические характеристики
проводник	медный. или луженый медный тонкопроволочный
структура	согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
изоляция	изоляция жил из резины
маркировка жил	в соотв. DIN VDE 0293-308 до 5 жил цветная
	маркировка, более 3 жил с желто-зеленой жилой
способ скрутки	послойный повив жил с оптимальными шагами
	скрутки
внешняя оболочка	PUR
цвет оболочки	оранжевый
номинальное напряжение	Uo/U: H05BQ-F: 300/500 V; H07BQ-7: 450/750 V
испытательное напряжение	3 kV
сопротивление провода	согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
сопротивление изоляции	не менее 20 MQ x км
длительные допустимые	согл. DIN VDE, см. табл. технических указаний
токовые нагрузки
наименьший радиус изгиба	4 x диаметр кабеля
неподвижно
наименьший радиус изгиба	12,5 x диаметр кабеля.
подвижно
температура стационарно	-50 °C / +90 °C
температура подвижно	— 40 °C / +80 °C
стандарт	согл. HD 22.10 S1, DIN VDE 0282 Часть10
нормы	согл. HAR HD22.10.S1

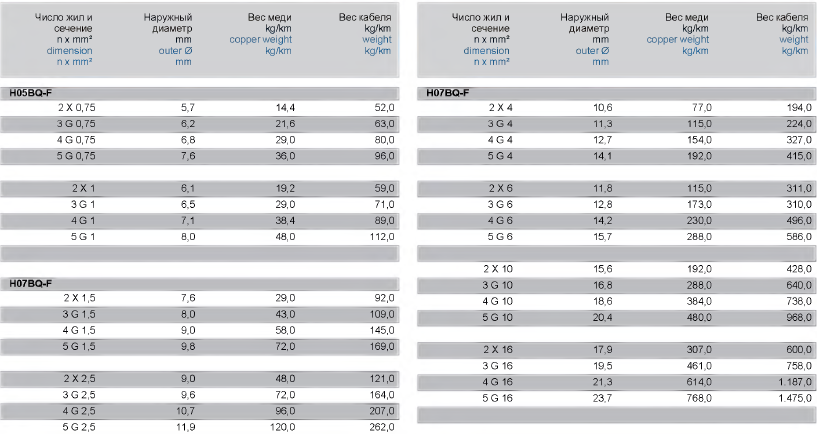

Артикулы для заказа кабеля

Артикул	Название	Информация	Диаметр	Размеры	Вес меди	Вес кабеля
3500014	H05BQ-F	300/500 V, ORANGE, HALOGENFREI	5,7 - 7,4	2X0,75	14,4	53
3500015	H05BQ-F	300/500 V, ORANGE, HALOGENFREI	6,1 - 8,0	2X1	19,2	60
3500016	H05BQ-F	300/500 V, ORANGE, HALOGENFREI	6,2 - 8,1	3G0,75	21,6	65
3500017	H05BQ-F	300/500 V, ORANGE, HALOGENFREI	6,5 - 8,5	3G1	28,8	72
3500018	H05BQ-F	300/500 V, ORANGE, HALOGENFREI	6,8 - 8,8	4G0,75	28,8	82
3500019	H05BQ-F	300/500 V, ORANGE, HALOGENFREI	7,1 - 9,3	4G1	38,4	91
3500020	H05BQ-F	300/500 V, ORANGE, HALOGENFREI	7,6 - 9,9	5G0,75	36	100
3500021	H05BQ-F	300/500 V, ORANGE, HALOGENFREI	8,0 - 10,3	5G1	48	112
3500065	H07BQ-F	450/750 V, ORANGE, HALOGENFREI	7,6 - 9,8	2X1,5	28,8	91
3500066	H07BQ-F	450/750 V, ORANGE, HALOGENFREI	8,0 - 10,4	3G1,5	43,2	110
3500067	H07BQ-F	450/750 V, ORANGE, HALOGENFREI	9,6 - 12,4	3G2,5	72	160
3500068	H07BQ-F	450/750 V, ORANGE, HALOGENFREI	9,0 - 11,6	4G1,5	57,6	143
3500069	H07BQ-F	450/750 V, ORANGE, HALOGENFREI	10,7 - 13,8	4G2,5	96	200
3500070	H07BQ-F	450/750 V, ORANGE, HALOGENFREI	12,7 - 16,2	4G4	154	277
3500071	H07BQ-F	450/750 V, ORANGE, HALOGENFREI	14,2 - 18,1	4G6	230	414
3500072	H07BQ-F	450/750 V, ORANGE, HALOGENFREI	9,8 - 12,7	5G1,5	72	170
3500073	H07BQ-F	450/750 V, ORANGE, HALOGENFREI	11,9 - 15,3	5G2,5	120	260
3500074	H07BQ-F	450/750 V, ORANGE, HALOGENFREI	14,1 - 17,9	5G4	192	345
3500075	H07BQ-F	450/750 V, ORANGE, HALOGENFREI	15,7 - 20,0	5G6	288	518
3500076	(H)07BQ-F	450/750 V, ORANGE, HALOGENFREI	12,2 - 15,1	7G1,5	101	206
