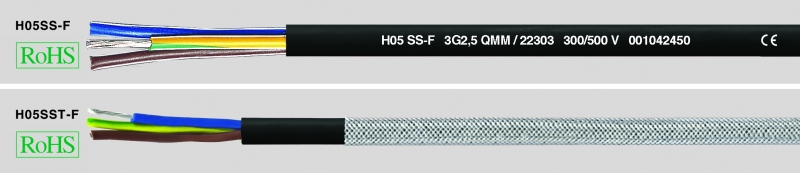

H05SS-F / H05SST-F | H05SS-F / H05SST-F, термостойкий, многожильный кабель

H05SS-F / H05SST-F

Производитель — HELUKABEL

Оценка (средняя 4)

Технические характеристики Термостойкий кабель в соотв. с IN VDE 0285-525-2-83 / DIN EN 50525-2-83 Температурный диапазон стационарно от -60°C до +180 °C (кратковременно до +250 °C) Допустимая температура проводника 180°C Номинальное...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — H05SS-F / H05SST-F

Технические характеристики

Термостойкий кабель в соотв. с IN VDE 0285-525-2-83 / DIN EN 50525-2-83
Температурный диапазон

стационарно от -60°C до +180 °C

(кратковременно до +250 °C)
Допустимая температура проводника

180°C
Номинальное напряжение

U0/U 300/500 В
Испытательное напряжение 2000 В
Удельное объемное сопротивление

мин. 200 МОм x км
Минимальный радиус изгиба

подвижно 7,5x Ø кабеля

стационарно 4x Ø кабеля
Стойкость к радиации

до 20x106 сДж/кг (до 20 Мрад)

Строение

Лужёные медные тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
Изолирующая оболочка из сшитой силиконовой резины SiR (резиновая смесь) E I2 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
Маркировка жил в соответствии с DIN VDE 0293-308
Жёлто-зелёная жила заземления для 3 жил и более
Повивная скрутка жил с оптимальным шагом
Внешняя оболочка из сшитого EM9 (резиновый компаунд) в соответствии с DIN VDE 0207-363-2-1 / DIN EN 50363-2-1
Цвет оболочки — чёрный (RAL 9005), также возможны другие расцветки внешних оболочек

H05SST-F

Структура как у H05SS-F
Оплётка из полиэфирных волокон

Свойства

Высокая диэлектрическая прочность даже при высоких температурах
Данный кабель может быть повреждён при перетягивании через острые кромки или в результате истирания. Следует соблюдать осторожность, особенно при монтаже и эксплуатации кабелей без оплётки. Во время эксплуатации при высоких температурах следует избегать соприкасаний.

Испытания

Испытание на вертикальное распространение пламени в соответствии с DIN VDE 0482-332-1-2 или DIN EN 60332-1-2, недействительно для кабелей с внешней полиэфирной оплёткой

Указания

G = с желто-зеленой жилой заземления

x = без жилы заземления (OZ)

Применение

Термостойкие кабели с оболочкой из силиконовой резины (SiR) без компенсатора натяжения применяются в условиях высоких температур или соприкосновения с горячей поверхностью. Используются для стационарной прокладки в осветительных приборах с механической защитой. Рекомендованы к применению с устройствами, которые во время эксплуатации передвигаются или подвергаются незначительным механическим нагрузкам.

CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№	Кол-во жил x номинальное сечение, мм²	Внешний Ø мин. — макс. мм	Вес меди кг / км	Вес пр. кг / км	AWG-номер
22290	2 x 0,75	5,7 — 7,4	14,4	59,0	18
22291	3 G 0,75	6,2 — 8,1	21,6	71,0	18
22292	4 G 0,75	6,8 — 8,8	28,8	93,0	18
22293	5 G 0,75	7,6 — 9,9	36,0	113,0	18
22294	2 x 1	6,1 — 8,0	19,2	67,0	17
22295	3 G 1	6,5 — 8,5	29,0	86,0	17
22296	4 G 1	7,1 — 9,3	38,4	105,0	17
22297	5 G 1	8,0 — 10,3	48,0	129,0	17
22298	2 x 1,5	7,6 — 9,8	29,0	91,0	16
22299	3 G 1,5	8,0 — 10,4	43,0	110,0	16
22300	4 G 1,5	9,0 — 11,6	58,0	137,0	16
22301	5 G 1,5	9,8 — 12,7	72,0	165,0	16
22302	2 x 2,5	9,0 — 11,6	48,0	150,0	14
22303	3 G 2,5	9,6 — 12,4	72,0	170,0	14
22304	4 G 2,5	10,7 — 13,8	96,0	211,0	14
22305	5 G 2,5	11,9 — 15,3	120,0	255,0	14
22306	3 G 4	11,3 — 14,5	115,0	251,0	12
22307	4 G 4	12,7 — 16,2	154,0	330,0	12
22308	3 G 6	12,8 — 16,3	173,0	379,0	10
22309	4 G 6	14,2 — 18,1	230,0	494,0	10
