H05SS-F / H05SST-F, термостойкий, многожильный кабель
H05SST-F 2X0,75мм²
Производитель —
Оценка (средняя 5)
Технические характеристики
термостойкий шланговый кабель в соответствии с DIN VDE 0282 часть 15, HD 22.15 S1
Температурный диапазон
от -60°C до 180°C (кратковременно до 250°C)
допустимая температура эксплуатации
кабеля 180°C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — H05SST-F 2X0,75мм²
- термостойкий шланговый кабель в соответствии с DIN VDE 0282 часть 15, HD 22.15 S1
-
Температурный диапазонот -60°C до 180°C (кратковременно до 250°C)
-
допустимая температура эксплуатациикабеля 180°C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 2000 В
-
Удельное объемное сопротивлениемин. 200 МОм x км
-
Минимальный радиус изгиба7,5x Ø кабеля
-
Стойкость к радиациидо 20x106 сДж/кг (до 20 Мрад)

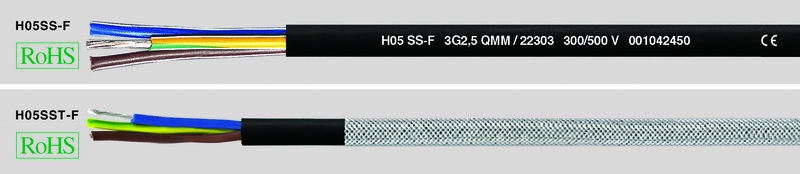

H05SS-F
- Лужёные медные тонкопроволочные проводники (голые по заказу) в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или HD 383 кл. 5, IEC 60228 кл. 5
- Изолирующая оболочка из сшитой силиконовой резины SiR (резиновая семсь) E I2 в соответствии с DIN VDE 0207 часть 20
- Маркировка жил в соответствии с DIN VDE 0293
- Жёлто-зелёная жила заземления, для 3 жил и более
- Жилы скручены в слои с оптимальным шагом
- Внешняя оболочка из сшитого EM9 (силиконовый компаунд) в соответствии с HD 22.3 S3: 1994/A1: 1999
- Цвет оболочки — чёрный (RAL 9005), также возможны другие расцветки внешних оболочек
H05SST-F
- Структура как у H05SS-F
- Оплётка из полиэфирных волокон
- Пожарные свойства: Испытание на вертикальное распространение пламени в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2 или DIN EN 50 265-2-1, недействительно для кабелей с внешней полиэфирной оплёткой
- высокая электрическая прочность даже при высоких температурах.
- при фиксированной прокладке прокладывать только в открытых, проветриваемых трубопроводах или каналах. В противном случае при прекращении подачи воздуха в сочетании с температурами выше 90°C снижаются механические свойства. Данный кабель может быть повреждён при перетягивании через острые кромки или в результате истирания. Следует соблюдать осторожность при монтаже и эксплуатации, в особенности для кабелей без оплётки. При эксплуатации при высоких температурах следует избегать соприкасаний
-
G = с желто-зеленой жилой заземления;x = без защитного провода (OZ).
Многожильные кабели с термостойкой оболочкой из силиконовой резины (SiR) без компенсатора натяжения применяются в условиях высоких температур или соприкосновения с горячими поверхностями. Кабель промышленного назначения для фиксированной и защищённой прокладки внутри осветительных приборов и на них.
Рекомендован к применению с устройствами, которые перемещаются или подвергаются незначительным механическим нагрузкам во время эксплуатации.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø мин. — макс. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 22343 | 2 x 0,75 | 6,7 — 8,4 | 14,4 | 63,0 | 18 |
| 22344 | 3 G 0,75 | 7,2 — 9,1 | 21,6 | 75,0 | 18 |
| 22345 | 4 G 0,75 | 7,8 — 9,8 | 28,8 | 99,0 | 18 |
| 22346 | 5 G 0,75 | 8,6 — 10,9 | 36,0 | 120,0 | 18 |
| 22347 | 2 x 1 | 7,1 — 9,0 | 19,2 | 71,0 | 17 |
| 22348 | 3 G 1 | 7,5 — 9,5 | 29,0 | 91,0 | 17 |
| 22349 | 4 G 1 | 8,1 — 10,3 | 38,4 | 111,0 | 17 |
| 22350 | 5 G 1 | 9,0 — 11,3 | 48,0 | 137,0 | 17 |
| 22351 | 2 x 1,5 | 8,6 — 10,8 | 29,0 | 97,0 | 16 |
| 22352 | 3 G 1,5 | 9,0 — 11,4 | 43,0 | 117,0 | 16 |
| 22353 | 4 G 1,5 | 10,0 — 12,6 | 58,0 | 145,0 | 16 |
| 22354 | 5 G 1,5 | 10,8 — 13,7 | 72,0 | 175,0 | 16 |
| 22355 | 2 x 2,5 | 10,0 — 12,6 | 48,0 | 159,0 | 14 |
| 22356 | 3 G 2,5 | 10,6 — 13,4 | 72,0 | 180,0 | 14 |
| 22357 | 4 G 2,5 | 11,7 — 14,8 | 96,0 | 224,0 | 14 |
| 22358 | 5 G 2,5 | 12,9 — 16,3 | 120,0 | 270,0 | 14 |
| 22359 | 3 G 4 | 12,3 — 15,5 | 115,0 | 266,0 | 12 |
| 22360 | 4 G 4 | 13,7 — 17,2 | 154,0 | 350,0 | 12 |
| 22361 | 3 G 6 | 13,8 — 17,3 | 173,0 | 402,0 | 10 |
| 22362 | 4 G 6 | 15,2 — 19,1 | 230,0 | 524,0 | 10 |
