Гибкие кабели управления согласно американских норм UL/CSA

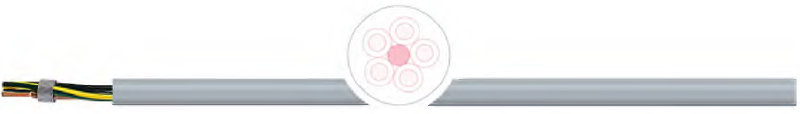

H05VV5-F
Производитель —
Оценка (средняя 5)
Применение
Используется в качестве контрольного, соединительного кабеля управления в машиностроении и т.п., для постоянной прокладки и для гибкого присоединенияь в свободном движении и без напряжения при растяжении,...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — H05VV5-F
Применение
Используется в качестве контрольного, соединительного кабеля управления в машиностроении и т.п., для постоянной прокладки и для гибкого присоединенияь в свободном движении и без напряжения при растяжении, и без принудительного управления движением. Применяется для прокладки в сухих, влажных и сырых помещениях (в том числе с присутствием смеси воды и масел), но не для прокладки в почве. Используется на открытом воздухе только с защитой против УФ-излучения.
Особенности
- Внешняя обоочка из ПВХ пластиката повышенной маслостойкости устойчива к воздействию кислот, щелочей и некоторым маслам, согласно HD 22.1S3 и VDE0472 T803.
- Отсутствие кремнийорганической резины (при производстве).
- Кабель соответствует европейским стандартным нормам HAR.
Примечание
- Соответствует директиве RoHS.
- Кабель отвечает директиве 2006/95/EG CE ( «Директива по низкому напряжению).
- Возможна поставка кабеля определенного цвета и размеров по запросу.
|
Конструкция и технические характеристики |
|
|
проводник |
медный гибкий тонкопроволочный |
|
структура |
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
|
изоляция |
ПВХ |
|
маркировка жил |
В соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, более 3 жил с желто-зеленой жилой |
|
способ скрутки |
послойный повив жил с оптимальными шагами скрутки |
|
внешняя оболочка |
ПВХ |
|
цвет оболочки |
серый цвет, RAL 7001 |
|
номинальное напряжение |
Uo/U 300/500 V |
|
испытательное напряжение |
3.000 V |
|
сопротивление провода |
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
|
сопротивление изоляции |
не менее 20 MQ x км. |
|
длительные допустимые токовые нагрузки |
согл. DIN VDE, см. таблицу технических указаний |
|
наименьший радиус изгиба неподвижно |
4 x диаметр кабеля |
|
наименьший радиус изгиба подвижно |
12,5 x диаметр кабеля |
|
температура стационарно |
-40 °C / +70 °C |
|
температура подвижно |
— 5 °C / +70 °C |
|
макс. температура на |
+ 70 °C при работе; +150 °C в случае короткого |
|
проводнике |
замыкания |
|
свойства изоляции |
самозатухающая и трудновоспламеняющаяся согл. IEC 60332-1. |
|
стандарт |
согласно HD 21.13 S1, DIN VDE 0281 T13 |
|
нормы |
HAR HD21.13.S1 |
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1000102 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 11,0 - 13,7 | 12G0,75 | 86,4 | 212 |
| 1000103 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 11,8 - 14,6 | 12G1 | 115 | 258 |
| 1000104 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 13,8 - 17,0 | 12G1,5 | 173 | 362 |
| 1000105 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 16,8 - 20,6 | 12G2,5 | 288 | 541 |
| 1000109 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 13,2 - 16,4 | 18G0,75 | 130 | 311 |
| 1000110 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 14,0 - 17,2 | 18G1 | 173 | 370 |
| 1000111 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 16,5 - 20,3 | 18G1,5 | 259 | 530 |
| 1000118 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 15,8 - 19,5 | 25G0,75 | 180 | 427 |
| 1000119 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 16,8 - 20,7 | 25G1 | 240 | 518 |
| 1000120 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 19,8 - 24,3 | 25G1,5 | 360 | 724 |
| 1000121 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 24,2 - 29,6 | 25G2,5 | 600 | 1 103,00 |
| 1000133 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 6,0 - 7,6 | 3G0,75 | 21,6 | 64 |
| 1000134 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 6,3 - 8,0 | 3G1 | 28,8 | 77 |
| 1000135 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 7,4 - 9,4 | 3G1,5 | 43,2 | 106 |
| 1000136 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 9,2 - 11,4 | 3G2,5 | 72 | 155 |
| 1000142 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 6,2 - 7,9 | 4G0,5 | 19,2 | 65 |
| 1000143 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 6,6 - 8,3 | 4G0,75 | 28,8 | 78 |
| 1000144 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 6,9 - 8,7 | 4G1 | 38,4 | 94 |
| 1000145 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 8,2 - 10,2 | 4G1,5 | 57,6 | 131 |
| 1000146 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 10,1 - 12,5 | 4G2,5 | 96 | 197 |
| 1000153 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 7,4 - 9,3 | 5G0,75 | 36 | 98 |
| 1000154 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 7,8 - 9,8 | 5G1 | 48 | 120 |
| 1000155 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 9,1 - 11,4 | 5G1,5 | 72 | 165 |
| 1000156 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 11,2 - 13,9 | 5G2,5 | 120 | 242 |
| 1000164 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 9,0 - 11,3 | 7G0,75 | 50,4 | 146 |
| 1000165 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 9,5 - 11,8 | 7G1 | 67,2 | 173 |
| 1000166 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 11,3 - 14,1 | 7G1,5 | 101 | 247 |
| 1000167 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 13,6 - 16,8 | 7G2,5 | 168 | 365 |
| 1001561 | H05VV5-F | 300/500 V, GRAU RAL 7001 | 5,5 - 7,0 | 3G0,5 | 14,4 | 53 |
