H05VVC4V5-K
Производитель —
Оценка (средняя 4)
ЭКРАНИРОВАННЫЙ КАБЕЛЬ С НЕФТЯНОЙ СТОЙКОЙ ОБОЛОЧКОЙ PVC Соответствует стандартам BT 2006/95/CE CEI 20-20/13 / 20-35 (EN60332-1) / 20-52 HD CENELEC 21.13 S1 Д Гибкий проводник класс 5 CEI состоящий 20-29 медных проводников B Изоляция ПВХ качества TI2. C заполнитель PVC в качестве TM5. (Impedenza...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — H05VVC4V5-K
ЭКРАНИРОВАННЫЙ КАБЕЛЬ С НЕФТЯНОЙ СТОЙКОЙ ОБОЛОЧКОЙ PVC Соответствует стандартам BT 2006/95/CE
CEI 20-20/13 / 20-35 (EN60332-1) / 20-52 HD CENELEC 21.13 S1

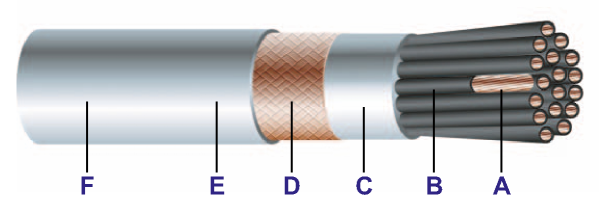

Д Гибкий проводник класс 5 CEI состоящий 20-29 медных проводников
B Изоляция ПВХ качества TI2.
C заполнитель PVC в качестве TM5.
(Impedenza di trasferimento <250MOhm/m 30 МГц). D Красная медь соединяют оплетку проводом.
E оболочка PVC в качестве TM5.
F Маркировка.
Основные характеристики
Соединение между сторонами машинного оборудования в конструкции включало машины инструмента, где хорошая защита от кондуктивных электромагнитных помех требуется. Кабель может быть перемещен когда-то установленный, особенно для того, чтобы менять местоположение, обслуживания, регулирования и управления машин, кабель то, при условии, что не ускорен механически во время перемещения. Кабели стойкие к минеральным маслам общего использования, но они не запланированы непрерывное погружение в нефти. Они предназначены к внутреннему пользованию зданий. Загрязнения посредством углеводородов, кислот и щелочи нужно избежать. Кабели должны быть, защищают от механических повреждений. Когда перемещение кабелей не требуется во время использования, мы советуем, чтобы установить их в водопропускных трубах, каналы и т.д., Когда контакт со специальными маслами вероятен, свяжитесь с нами в наших технических офисах.
Максимальное напряжение
Напряжение системы может превышать стандартное на 10%.
Эксплуатация
Минимальная температура установки и эксплуатации: +5°C; Минимальный радиус изгиба кабеля в диаметре D в мм:
Упаковка
100 м кольца в термопластичные пленке или барабаны по договоренности.
Основные цвета:
Черный с нумерацией (При необходимости также с желтозеленый).
Цвет оболочки:
Черный, белый, серый.
Маркировка:
IEMMEQU <HAR> - H05VVC4V5-K - год
CEI 20-20/13 / 20-35 (EN60332-1) / 20-52 HD CENELEC 21.13 S1
Д Гибкий проводник класс 5 CEI состоящий 20-29 медных проводников
B Изоляция ПВХ качества TI2.
C заполнитель PVC в качестве TM5.
(Impedenza di trasferimento <250MOhm/m 30 МГц). D Красная медь соединяют оплетку проводом.
E оболочка PVC в качестве TM5.
F Маркировка.
| Номинальное напряжение Uo/U: | 300/500 V |
| Максимальная рабочая температура: | +60°C |
| Максимальная температура корокого замыкания: | +150°C |
Соединение между сторонами машинного оборудования в конструкции включало машины инструмента, где хорошая защита от кондуктивных электромагнитных помех требуется. Кабель может быть перемещен когда-то установленный, особенно для того, чтобы менять местоположение, обслуживания, регулирования и управления машин, кабель то, при условии, что не ускорен механически во время перемещения. Кабели стойкие к минеральным маслам общего использования, но они не запланированы непрерывное погружение в нефти. Они предназначены к внутреннему пользованию зданий. Загрязнения посредством углеводородов, кислот и щелочи нужно избежать. Кабели должны быть, защищают от механических повреждений. Когда перемещение кабелей не требуется во время использования, мы советуем, чтобы установить их в водопропускных трубах, каналы и т.д., Когда контакт со специальными маслами вероятен, свяжитесь с нами в наших технических офисах.
Максимальное напряжение
Напряжение системы может превышать стандартное на 10%.
Эксплуатация
Минимальная температура установки и эксплуатации: +5°C; Минимальный радиус изгиба кабеля в диаметре D в мм:
| Жесткие кабели (CEI 20-20 / 20-19) | D <8 | 8 <D <12 | 12 <D <20 | D> 20 |
| Обычное использование | 4 D | 5 D | 6 D | 6 D |
| Точный bendinq близко к терминалу | 2 D | 3 D | 4 D | 4 D |
| Гибкие кабели (CEI 20-20) | ||||
| Фиксированное положение | 3 D | 3 D | 4 D | 4 D |
| Свободное преремещение | 5 D | 5 D | 6 D | 6 D |
| Подключение устройств и мобильного оборудования - без воздействия - с механическим воздействием | 5 D 9 D | 5 D 9 D | 6 D 9 D | 6 D 10 D |
| подвесное включая подъемный кран | 10 D | 10 D | 11 D | 12 D |
| Повторная электропроводка | 7 D | 7 D | 8 D | 8 D |
| Сворачивание на шкиф | 10 D | 10 D | 10 D | 10 D |
100 м кольца в термопластичные пленке или барабаны по договоренности.
Основные цвета:
Черный с нумерацией (При необходимости также с желтозеленый).
Цвет оболочки:
Черный, белый, серый.
Маркировка:
IEMMEQU <HAR> - H05VVC4V5-K - год
| Кол-во жил и поперечное сечение | Толстая изоляция. (указанное значение) | Внутренняя толщина Оболочки (определенное значение) | Максимальный диаметр проводок экрана | Внешняя толщина Оболочки (определенное значение) | Низкая граница | Высокая граница | Сопротивление изоляции в 70°C |
| [n ° x mm2] | мм | мм | мм | мм | мм | мм | Мом/км |
| 2 x 0,5 | 0,6 | 0,7 | 0,16 | 0,9 | 7,7 | 9,6 | 0,013 |
| 2 x 0,75 | 0,6 | 0,7 | 0,16 | 0,9 | 8,0 | 10,0 | 0,011 |
| 2 x 1 | 0,6 | 0,7 | 0,16 | 0,9 | 8,2 | 10,3 | 0,010 |
| 2 x 1,5 | 0,7 | 0,7 | 0,16 | 1,0 | 9,3 | 11,6 | 0,010 |
| 2 x 2,5 | 0,8 | 0,7 | 0,16 | 1,1 | 10,7 | 13,3 | 0,009 |
| 3 x 0,5 | 0,6 | 0,7 | 0,16 | 0,9 | 8,0 | 10,0 | 0,013 |
| 3 x 0,75 | 0,6 | 0,7 | 0,16 | 0,9 | 8,3 | 10,4 | 0,011 |
| 3 x 1 | 0,6 | 0,7 | 0,16 | 1,0 | 8,8 | 11,0 | 0,010 |
| 3 x 1,5 | 0,7 | 0,7 | 0,16 | 1,0 | 9,7 | 12,1 | 0,010 |
| 3 x 2,5 | 0,8 | 0,7 | 0,16 | 1,1 | 11,3 | 14,0 | 0,009 |
| 4 x 0,5 | 0,6 | 0,7 | 0,16 | 0,9 | 8,5 | 10,7 | 0,013 |
| 4 x 0,75 | 0,6 | 0,7 | 0,16 | 1,0 | 9,1 | 11,3 | 0,011 |
| 4 x 1 | 0,6 | 0,7 | 0,16 | 1,0 | 9,4 | 11,7 | 0,010 |
| 4 x 1,5 | 0,7 | 0,7 | 0,16 | 1,1 | 10,7 | 13,2 | 0,010 |
| 4 x 2,5 | 0,8 | 0,8 | 0,16 | 1,2 | 12,6 | 15,5 | 0,009 |
| 5 x 0,5 | 0,6 | 0,7 | 0,16 | 1,0 | 9,3 | 11,6 | 0,013 |
| 5 x 0,75 | 0,6 | 0,7 | 0,16 | 1,0 | 9,7 | 12,1 | 0,011 |
| 5 x 1 | 0,6 | 0,7 | 0,16 | 1,1 | 10,3 | 12,8 | 0,010 |
| 5 x 1,5 | 0,7 | 0,8 | 0,16 | 1,2 | 11,8 | 14,7 | 0,010 |
| 5 x 2,5 | 0,9 | 0,8 | 0,21 | 1,3 | 13,9 | 15,2 | 0,009 |
| 6 x 0,5 | 0,6 | 0,7 | 0,16 | 1,0 | 9,9 | 12,4 | 0,013 |
| 6 x 0,75 | 0,6 | 0,7 | 0,16 | 1,1 | 10,5 | 13,1 | 0,011 |
| 6 x 1 | 0,6 | 0,7 | 0,16 | 1,1 | 11,0 | 13,6 | 0,010 |
| 6 x 1,5 | 0,7 | 0,8 | 0,16 | 1,2 | 12,7 | 15,7 | 0,010 |
| 6 x 2,5 | 0,8 | 0,8 | 0,21 | 1,4 | 15,2 | 18,7 | 0,009 |
| 7 x 0,5 | 0,6 | 0,7 | 0,16 | 1,1 | 10,8 | 13,5 | 0,013 |
| 7 x 0,75 | 0,6 | 0,7 | 0,16 | 1,2 | 11,5 | 14,3 | 0,011 |
| 7 x 1 | 0,6 | 0,8 | 0,16 | 1,2 | 12,2 | 15,1 | 0,010 |
| 7 x 1,5 | 0,7 | 0,8 | 0,21 | 1,3 | 14,1 | 17,4 | 0,010 |
| 7 x 2,5 | 0,8 | 0,8 | 0,21 | 1,5 | 16,5 | 20,3 | 0,009 |
| 12 x 0,5 | 0,6 | 0,8 | 0,21 | 1,3 | 13,3 | 16,5 | 0,013 |
| 12 x 0,75 | 0,6 | 0,8 | 0,21 | 1,3 | 13,9 | 17,2 | 0,011 |
| 12 x 1 | 0,6 | 0,8 | 0,21 | 1,4 | 14,7 | 18,1 | 0,010 |
| 12 x 1,5 | 0,7 | 0,8 | 0,21 | 1,5 | 16,7 | 20,5 | 0,010 |
| 12 x 2,5 | 0,8 | 0,9 | 0,21 | 1,7 | 19,9 | 24,4 | 0,009 |
| 18 x 0,5 | 0,6 | 0,8 | 0,21 | 1,3 | 15,1 | 18,6 | 0,013 |
| 18 x 0,75 | 0,6 | 0,8 | 0,21 | 1,5 | 16,2 | 19,9 | 0,011 |
| 18 x 1 | 0,6 | 0,8 | 0,21 | 1,5 | 16,9 | 20,8 | 0,010 |
| 18 x 1,5 | 0,7 | 0,8 | 0,21 | 1,7 | 19,6 | 24,1 | 0,010 |
| 18 x 2,5 | 0,8 | 0,9 | 0,21 | 2,0 | 23,3 | 28,5 | 0,009 |
| 27 x 0,5 | 0,6 | 0,8 | 0,21 | 1,6 | 18,0 | 22,1 | 0,013 |
| 27 x 0,75 | 0,6 | 0,9 | 0,21 | 1,7 | 19,3 | 23,7 | 0,011 |
| 27 x 1 | 0,6 | 0,9 | 0,21 | 1,7 | 20,2 | 24,7 | 0,010 |
| 27 x 1,5 | 0,7 | 0,9 | 0,21 | 2,0 | 23,4 | 28,6 | 0,010 |
| 27 x 2,5 | 0,8 | 1,0 | 0,26 | 2,3 | 28,2 | 34,5 | 0,009 |
| 36 x 0,5 | 0,6 | 0,9 | 0,21 | 1,7 | 20,1 | 24,7 | 0,013 |
| 36 x 0,75 | 0,6 | 0,9 | 0,21 | 1,8 | 21,3 | 26,2 | 0,011 |
| 36 x 1 | 0,6 | 0,9 | 0,21 | 1,9 | 22,5 | 27,6 | 0,010 |
| 36 x 1,5 | 0,7 | 1,0 | 0,21 | 2,2 | 26,6 | 32,5 | 0,010 |
| 36 x 2,5 | 0,8 | 1,0 | 0,26 | 2,4 | 31,5 | 38,5 | 0,009 |
| 48 x 0,5 | 0,6 | 0,9 | 0,26 | 1,9 | 23,1 | 28,3 | 0,013 |
| 48 x 0,75 | 0,6 | 1,0 | 0,26 | 2,1 | 24,6 | 30,4 | 0,011 |
| 48 x 1 | 0,6 | 1,0 | 0,26 | 2,1 | 26,1 | 31,9 | 0,010 |
| 48 x 1,5 | 0,7 | 1,1 | 0,26 | 2,4 | 30,4 | 37,0 | 0,010 |
| 48 x 2,5 | 0,8 | 1,2 | 0,31 | 2,4 | 35,9 | 43,7 | 0,009 |
| 60 x 0,5 | 0,6 | 1,0 | 0,26 | 2,1 | 25,5 | 31,1 | 0,013 |
| 60 x 0,75 | 0,6 | 1,0 | 0,26 | 2,3 | 27,0 | 32,9 | 0,011 |
| 60 x 1 | 0,6 | 1,0 | 0,26 | 2,3 | 28,5 | 34,7 | 0,010 |
| 60 x 1,5 | 0,7 | 1,1 | 0,26 | 2,4 | 32,7 | 39,9 | 0,010 |
| 60 x 2,5 | 0,8 | 1,2 | 0,31 | 2,4 | 38,8 | 47,2 | 0,009 |
