H05VVC4V5-K | Гибкие кабели управления согласно американских норм UL/CSA

H05VVC4V5-K

Производитель — TKD

Оценка (средняя 4)

Применение Используется в качестве контрольного, соединительного кабеля управления в машиностроении, где должна быть обеспечена пересылка сигналов и данных без помех, для постоянной прокладки и для гибкого принудительного ...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — H05VVC4V5-K

Применение

Используется в качестве контрольного, соединительного кабеля управления в машиностроении, где должна быть обеспечена пересылка сигналов и данных без помех, для постоянной прокладки и для гибкого принудительного управления движением. Применяется для прокладки в сухих, влажных и сырых помещениях (в том числе с присутствием смеси воды и масел), но не снаружи и не для прокладки в почве. Он может использоваться на открытом воздухе только с защитой против УФ-излучения.

Особенности

Внешняя оболочка из ПВХ пластиката повышенной маслостойкости: устойчива к воздействию кислот, щелочей и некоторым маслам, согласно HD 22.1S3 и VDE0472 T803.
Отсутствие кремнийорганической резины (при производстве).
Внутренняя оболочка служит в качестве дополнительной защиты от механических повреждений и повышает прочность кабеля.
Рекомендуется для электромагнитной совместимсти (ЭМС).
Сертификация согласно стандартным европейским нормам HAR.

Примечание

Соответствует RoHS.
Кабель соответствует директиве 2006/95/EG CE ( «Директива по низкому напряжению»).
Возможна поставка кабеля определенного цвета и размеров по запросу.

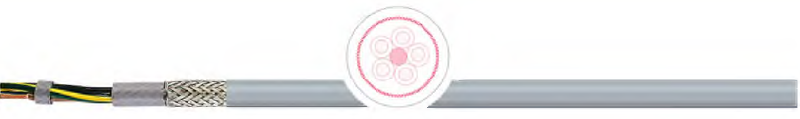

Конструкция и технические характеристики
проводник	медный гибкий тонкопроволочный
структура	согл. DIN VDE 0295 кл. 5, соот. IEC 60228 кл. 5
изоляция	ПВХ
маркировка жил	В соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, более 3 жил с желто-зеленой жилой
способ скрутки	послойный повив жил с оптим. шагам.скрутки.
материал внутренней оболочки	ПВХ
общий экран	медная луженая оплетка, плотность покрытия около 85%
внешняя оболочка	ПВХ
цвет оболочки	серый цвет, RAL 7001
номинальное напряжение	Uo/U: 300/500 V
испытательное напряжение	3 kV
сопротивление провода	согл. DIN VDE 0295 кл.5, соот. IEC 60228 кл.5
сопротивление изоляции	не менее 20 MQ x км
длительные допустимые токовые нагрузки	согл. DIN VDE, см. таблицу технических указаний
наименьший радиус изгиба неподвижно	6 x диаметр кабеля
наименьший радиус изгиба подвижно	12,5 x диаметр кабеля
температура стационарно	-40 °C / +70 °C
температура подвижно	-5 °C / +70 °C.
макс. температура на	+ 70 °C при работе; +150 °C в случае короткого
проводнике	замыкания
свойства изоляции	самозатухающая и трудновоспламеняющаяся согл. IEC 60332-1
стандарт	согласно HD 21.12 S1, DIN VDE 0281 T13
нормы	HAR HD21.13.S1

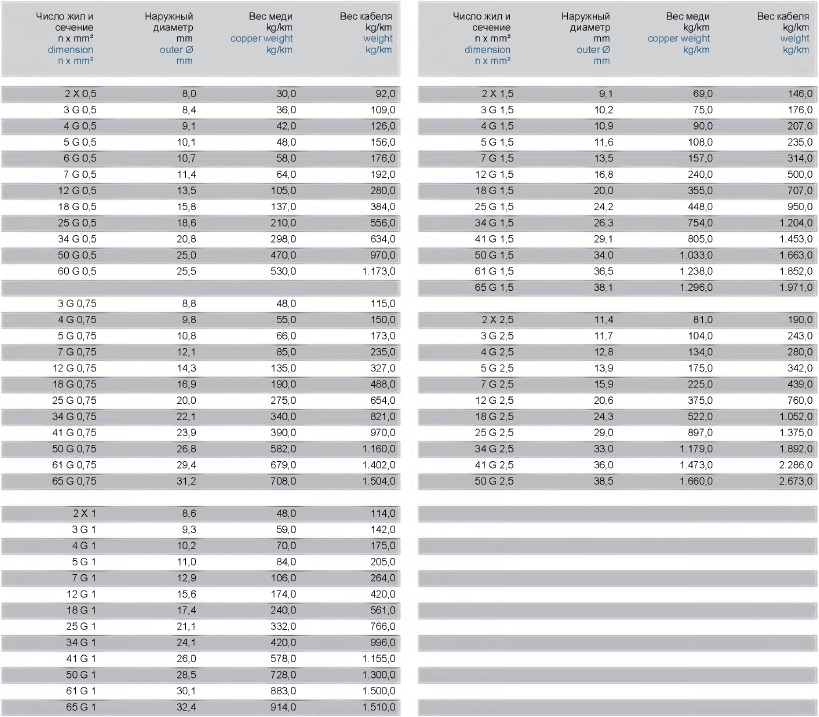

Артикулы для заказа кабеля

Артикул	Название	Информация	Диаметр	Размеры	Вес меди	Вес кабеля
1000210	H05VVC4V5-K	300/500 V, GRAU RAL 7001	16,7 - 20,5	12G1,5	240	500
1000226	H05VVC4V5-K	300/500 V, GRAU RAL 7001	8,8 - 11,0	3G1	59	143
1000227	H05VVC4V5-K	300/500 V, GRAU RAL 7001	9,7 - 12,1	3G1,5	75	176
1000231	H05VVC4V5-K	300/500 V, GRAU RAL 7001	9,1 - 11,3	4G0,75	55	164
1000233	H05VVC4V5-K	300/500 V, GRAU RAL 7001	9,4 - 11,7	4G1	70	175
1000234	H05VVC4V5-K	300/500 V, GRAU RAL 7001	10,7 - 13,2	4G1,5	90	207
1000235	H05VVC4V5-K	300/500 V, GRAU RAL 7001	12,6 - 15,5	4G2,5	163	323
1000243	H05VVC4V5-K	300/500 V, GRAU RAL 7001	11,8 - 14,7	5G1,5	108	268
1000247	H05VVC4V5-K	300/500 V, GRAU RAL 7001	12,2 - 15,1	7G1	106	264
1002299	H05VVC4V5-K	300/500 V, GRAU RAL 7001	8,3 - 10,4	3G0,75	48	130
