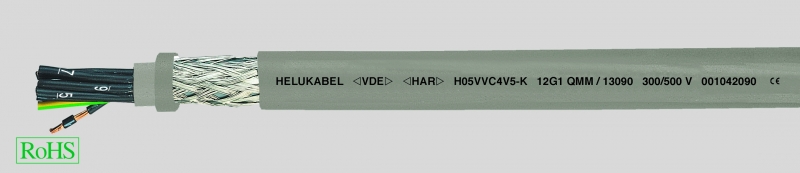

H05VVC4V5-K (NYSLYCYÖ-JZ), гибкий, с цифровой маркировкой жил, маслостойкий, ЭМС
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный PVC-кабель управления с маслостойкой внешней оболочкой в соответствии с DIN VDE 0285-525-2-51/DIN EN 50525-2-51 и IEC 60227/74
Температурный диапазон
подвижно от -5°C до +70°C
стационарно от -40 °C до +70...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — H05VVC4V5-K (NYSLYCYÖ-JZ), гибкий, с цифровой маркировкой жил, маслостойкий, ЭМС
- Специальный PVC-кабель управления с маслостойкой внешней оболочкой в соответствии с DIN VDE 0285-525-2-51/DIN EN 50525-2-51 и IEC 60227/74
-
Температурный диапазонподвижно от -5°C до +70°Cстационарно от -40 °C до +70 °C
-
Номинальное напряжениеU0/U 300/500 В
-
Испытательное напряжениев соответствии с DIN VDE 0281 ч. 13жила/жила 2 кВ, 5 минутжила/экран 2 кВ, 5 минут
- Напряжение пробоя мин. 4000 В
-
Сопротивление связипри 30 МГц 250 Ом/км
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно пр. 10x Ø кабелястационарно пр. 5x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок, структура жил в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, HD 383 или IEC 60228 кл. 5
- Изоляция – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Внутренняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85%
- Внешняя оболочка – специальный PVC-материал TM5 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки – серый (RAL 7001)
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
- Маслостойкий в соответствии с DIN EN 60811-404
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
-
Аналоги без экрана:H05VV5-F (NYSLYÖ-JZ)
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве кабелей управления и соединительных кабелей в машино- и станкостроении, конвейерах, подъемно-транспортном оборудовании и производственных линиях. Могут применяться в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе.
Не рекомендуется применять в химической промышленности. Подходят для эксплуатации в качестве кабелей для влажных помещений в оборудовании пивоваренных заводов, установках для розлива и мойки.
Предназначены для бесперебойной передачи данных в измерительных, управляющих и регулирующих устройствах в случае, если требуется электромагнитный экран.
После подключения кабели разрешается перемещать при условии отсутствия механических перегрузок во время движения.
Эти экранированные кабели не рассчитаны на длительные изгибающие нагрузки.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 13951 | 2 x 0,5 | 8,0 | 41,0 | 92,0 | 20 |
| 13060 | 3 G 0,5 | 8,4 | 45,0 | 109,0 | 20 |
| 13061 | 4 G 0,5 | 9,1 | 54,0 | 126,0 | 20 |
| 13062 | 5 G 0,5 | 10,1 | 66,0 | 156,0 | 20 |
| 13063 | 6 G 0,5 | 10,7 | 73,0 | 176,0 | 20 |
| 13064 | 7 G 0,5 | 11,4 | 79,0 | 192,0 | 20 |
| 13952 | 8 G 0,5 | 12,5 | 82,0 | 211,0 | 20 |
| 13065 | 9 G 0,5 | 12,5 | 94,0 | 230,0 | 20 |
| 13066 | 12 G 0,5 | 13,5 | 137,0 | 280,0 | 20 |
| 13953 | 14 G 0,5 | 14,2 | 142,0 | 302,0 | 20 |
| 13067 | 18 G 0,5 | 15,8 | 156,0 | 384,0 | 20 |
| 13068 | 25 G 0,5 | 18,6 | 250,0 | 556,0 | 20 |
| 13954 | 27 G 0,5 | 18,6 | 255,0 | 599,0 | 20 |
| 13069 | 34 G 0,5 | 20,8 | 316,0 | 634,0 | 20 |
| 13955 | 36 G 0,5 | 20,8 | 320,0 | 620,0 | 20 |
| 13129 | 41 G 0,5 | 23,0 | 348,0 | 770,0 | 20 |
| 13070 | 50 G 0,5 | 25,0 | 407,0 | 970,0 | 20 |
| 13071 | 61 G 0,5 | 26,8 | 520,0 | 1072,0 | 20 |
| 13956 | 65 G 0,5 | 28,4 | 563,0 | 1198,0 | 20 |
| 13957 | 2 x 0,75 | 8,3 | 46,0 | 102,0 | 18 |
| 13072 | 3 G 0,75 | 8,8 | 57,0 | 115,0 | 18 |
| 13073 | 4 G 0,75 | 9,8 | 63,0 | 150,0 | 18 |
| 13074 | 5 G 0,75 | 10,8 | 76,0 | 173,0 | 18 |
| 13075 | 6 G 0,75 | 11,4 | 82,0 | 195,0 | 18 |
| 13076 | 7 G 0,75 | 12,1 | 100,0 | 235,0 | 18 |
| 13958 | 8 G 0,75 | 12,7 | 112,0 | 268,0 | 18 |
| 13077 | 9 G 0,75 | 13,8 | 130,0 | 285,0 | 18 |
| 13078 | 12 G 0,75 | 14,3 | 175,0 | 327,0 | 18 |
| 13959 | 14 G 0,75 | 14,4 | 190,0 | 362,0 | 18 |
| 13079 | 18 G 0,75 | 16,9 | 240,0 | 488,0 | 18 |
| 13080 | 25 G 0,75 | 20,0 | 306,0 | 654,0 | 18 |
| 13960 | 27 G 0,75 | 20,0 | 326,0 | 708,0 | 18 |
| 13081 | 34 G 0,75 | 22,1 | 346,0 | 821,0 | 18 |
| 13961 | 36 G 0,75 | 22,1 | 358,0 | 899,0 | 18 |
| 13130 | 41 G 0,75 | 23,9 | 403,0 | 970,0 | 18 |
| 13082 | 50 G 0,75 | 26,8 | 470,0 | 1160,0 | 18 |
| 13083 | 61 G 0,75 | 29,4 | 550,0 | 1402,0 | 18 |
| 13962 | 65 G 0,75 | 31,2 | 594,0 | 1504,0 | 18 |
| 13963 | 2 x 1 | 8,6 | 54,0 | 114,0 | 17 |
| 13084 | 3 G 1 | 9,3 | 64,0 | 142,0 | 17 |
| 13085 | 4 G 1 | 10,2 | 76,0 | 175,0 | 17 |
| 13086 | 5 G 1 | 11,0 | 89,0 | 205,0 | 17 |
| 13087 | 6 G 1 | 11,8 | 101,0 | 236,0 | 17 |
| 13088 | 7 G 1 | 12,9 | 114,0 | 264,0 | 17 |
| 13964 | 8 G 1 | 13,6 | 130,0 | 301,0 | 17 |
| 13089 | 9 G 1 | 14,4 | 144,0 | 335,0 | 17 |
| 13090 | 12 G 1 | 15,6 | 186,0 | 420,0 | 17 |
| 13965 | 14 G 1 | 15,7 | 198,0 | 433,0 | 17 |
| 13091 | 18 G 1 | 17,4 | 284,0 | 561,0 | 17 |
| 13966 | 19 G 1 | 17,4 | 307,0 | 584,0 | 17 |
| 13092 | 25 G 1 | 21,1 | 387,0 | 766,0 | 17 |
| 13967 | 27 G 1 | 21,9 | 410,0 | 822,0 | 17 |
| 13093 | 34 G 1 | 24,1 | 500,0 | 996,0 | 17 |
| 13968 | 36 G 1 | 23,8 | 511,0 | 1001,0 | 17 |
| 13969 | 37 G 1 | 25,1 | 523,0 | 1018,0 | 17 |
| 13131 | 41 G 1 | 26,0 | 578,0 | 1155,0 | 17 |
| 13094 | 50 G 1 | 28,5 | 681,0 | 1300,0 | 17 |
| 13095 | 61 G 1 | 30,1 | 710,0 | 1500,0 | 17 |
| 13970 | 65 G 1 | 32,4 | 769,0 | 1510,0 | 17 |
| 13971 | 2 x 1,5 | 9,1 | 64,0 | 146,0 | 16 |
| 13096 | 3 G 1,5 | 10,2 | 82,0 | 176,0 | 16 |
| 13097 | 4 G 1,5 | 10,9 | 99,0 | 207,0 | 16 |
| 13098 | 5 G 1,5 | 11,6 | 123,0 | 235,0 | 16 |
| 13099 | 6 G 1,5 | 12,4 | 125,0 | 279,0 | 16 |
| 13100 | 7 G 1,5 | 13,5 | 148,0 | 314,0 | 16 |
| 13972 | 8 G 1,5 | 15,6 | 172,0 | 345,0 | 16 |
| 13101 | 9 G 1,5 | 15,6 | 187,0 | 380,0 | 16 |
| 13102 | 12 G 1,5 | 16,8 | 274,0 | 500,0 | 16 |
| 13973 | 14 G 1,5 | 18,3 | 294,0 | 560,0 | 16 |
| 13103 | 18 G 1,5 | 20,0 | 386,0 | 707,0 | 16 |
| 13974 | 19 G 1,5 | 20,4 | 394,0 | 723,0 | 16 |
| 13104 | 25 G 1,5 | 24,2 | 531,0 | 950,0 | 16 |
| 13975 | 27 G 1,5 | 24,6 | 546,0 | 1014,0 | 16 |
| 13105 | 32 G 1,5 | 26,0 | 638,0 | 1133,0 | 16 |
| 13106 | 34 G 1,5 | 26,3 | 671,0 | 1204,0 | 16 |
| 13976 | 36 G 1,5 | 27,7 | 700,0 | 1261,0 | 16 |
| 13977 | 37 G 1,5 | 27,7 | 720,0 | 1300,0 | 16 |
| 13132 | 41 G 1,5 | 29,1 | 840,0 | 1453,0 | 16 |
| 13107 | 50 G 1,5 | 34,0 | 997,0 | 1663,0 | 16 |
| 13108 | 61 G 1,5 | 36,5 | 1120,0 | 1852,0 | 16 |
| 13978 | 65 G 1,5 | 38,1 | 1197,0 | 1971,0 | 16 |
| 13985 | 2 x 2,5 | 11,4 | 110,0 | 190,0 | 14 |
| 13109 | 3 G 2,5 | 11,7 | 148,0 | 243,0 | 14 |
| 13110 | 4 G 2,5 | 12,8 | 169,0 | 280,0 | 14 |
| 13111 | 5 G 2,5 | 13,9 | 220,0 | 342,0 | 14 |
| 13112 | 7 G 2,5 | 15,9 | 284,0 | 439,0 | 14 |
| 13979 | 8 G 2,5 | 18,7 | 314,0 | 489,0 | 14 |
| 13113 | 12 G 2,5 | 20,6 | 470,0 | 760,0 | 14 |
| 13980 | 14 G 2,5 | 22,5 | 504,0 | 890,0 | 14 |
| 13114 | 18 G 2,5 | 24,3 | 572,0 | 1052,0 | 14 |
| 13115 | 25 G 2,5 | 29,0 | 740,0 | 1375,0 | 14 |
| 13981 | 27 G 2,5 | 29,8 | 971,0 | 1507,0 | 14 |
| 13116 | 34 G 2,5 | 33,0 | 1179,0 | 1892,0 | 14 |
| 13982 | 36 G 2,5 | 33,3 | 1268,0 | 1998,0 | 14 |
| 13983 | 41 G 2,5 | 36,0 | 1473,0 | 2286,0 | 14 |
| 13117 | 50 G 2,5 | 38,5 | 1660,0 | 2673,0 | 14 |
| 13118 | 61 G 2,5 | 42,0 | 1992,0 | 3085,0 | 14 |
